Подробная информация о продукте:
Оплата и доставка Условия:
|
| Материал: | TLY-5Z | Количество слоев: | 2-layer |
|---|---|---|---|
| Размер ПКБ: | 900,17 мм х 41,36 мм = 1 PCS, +/- 0,15 мм | Толщина ПКБ: | 00,3 мм |
| Вес меди: | 1 унция (1,4 миллилитра) внешних слоев | Поверхностная отделка: | Золото погружения |
В условиях конкуренции в области аэрокосмической техники необходимость в инновационных, легких и теплоустойчивых материалах становится более критической, чем когда-либо.специально разработанные для удовлетворения требований высокопроизводительных приложенийВ этой статье рассматриваются основные особенности, преимущества и применения ПКБ TLY-5Z, подчеркивается, почему это важный выбор для инженеров и производителей.
Введение в ламинат TLY-5Z
ПКБ TLY-5Z построен из передовых стеклонаполненных композитов PTFE, усиленных тканевым стекловолокном.что делает его идеальным для авиационных компонентов, где экономия веса имеет решающее значение.
Ключевые свойства ПКБ TLY-5Z
TLY-5Z может похвастаться впечатляющими характеристиками, которые выделяют его в отрасли:
- Диэлектрическая постоянная (Dk): 2,20 ± 0,04 при 1,9 ГГц и 10 ГГц, обеспечивая минимальную потерю сигнала.
- Фактор рассеивания (Df): 0,001 при 1,9 ГГц и 0,0015 при 10 ГГц, повышая энергоэффективность.
- Тепловая стабильность: с тепловым коэффициентом диэлектрической постоянной (TcDK) -72 ppm/°C в диапазоне температур от -55°C до 150°C он обеспечивает надежную производительность в экстремальных условиях.
- Поглощение влаги: всего 0,03%, поглощение влаги минимально, что обеспечивает долговечность в влажной среде.
- Диэлектрическое разрывное напряжение: 45 кВ, обеспечивающее безопасность и надежность.
| Недвижимость | Метод испытания | Единица | Стоимость | Единица | Стоимость |
| Dk @ 1,9 ГГц | IPC-650 2.5.5.5.1 Мод. | 2.20+/- 0.04 | 2.20+/- 0.04 | ||
| Df @ 1,9 ГГц | IPC-650 2.5.5.5.1 Мод. | 0.001 | 0.001 | ||
| Df @ 10 ГГц | IPC-650 2.5.5.5.1 Мод. | 0.0015 | 0.0015 | ||
| Tc(D) K (-55 ~ 150°C) | IPC-650 2.5.5.6 Мод. | ppm/°C | - 72 года. | ppm/°C | - 72 года. |
| Диэлектрическое разрывное напряжение | IPC-650 2.5.6 | kV | 45 | kV | 45 |
| Диэлектрическая прочность | IPC-650 2.5.6.2 | В/мл | 770 | В/мм | 30,315 |
| Поглощение влаги | IPC-650 2.6.2.1 | % | 0.03 | % | 0.03 |
| Прочность очистки (1 унция меди) | IPC-650 2.4.8 | В фунтах/дюймах | 7 | Н/мм | 1.3 |
| Сопротивляемость объема | IPC-650 2.5.17.1 | Мом/см | 10^9 | Мом/см | 10^9 |
| Сопротивляемость поверхности | IPC-650 2.5.17.1 | Мохмс | 10^8 | Мохмс | 10^8 |
| Прочность на тягу (MD) | IPC-650 2.4.18.3 | Пси | 9137 | Н/мм2 | 63 |
| Прочность на растяжение (CD) | IPC-650 2.4.18.3 | Пси | 9572 | Н/мм2 | 66 |
| Модуль тяги (MD) | IPC-650 2.4.18.3 | Пси | 182,748 | Н/мм2 | 1260 |
| Модуль тяги (CD) | IPC-650 2.4.18.3 | Пси | 165,344 | Н/мм2 | 1140 |
| Удлинение (MD) | IPC-650 2.4.18.3 | % | 6 | % | 6 |
| Удлинение (CD) | IPC-650 2.4.18.3 | % | 6.9 | % | 6.9 |
| Упругость (MD) | ASTM D790 | Пси | 10,300 | Н/мм2 | 71 |
| Прочность на гибкость (CD) | ASTM D790 | Пси | 11,600 | Н/мм2 | 80 |
| Модуль гибкости (MD) | ASTM D790 | Пси | 377,100 | Н/мм2 | 2600 |
| Модуль гибкости (CD) | ASTM D790 | Пси | 432,213 | Н/мм2 | 2980 |
| Размерная стабильность (MD) | IPC-650 2.4.39 (выпеченный) | % (10 млн) | -Нет.05 | % (30 млн) | -Нет.05 |
| Размерная стабильность (CD) | IPC-650 2.4.39 (выпеченный) | % (10 млн) | -Нет.17 | % (30 млн) | -Нет.11 |
| Размерная стабильность (MD) | IPC-650 2.4.39 (стресс) | % (10 млн) | -Нет.07 | % (30 млн) | -Нет.07 |
| Размерная стабильность (CD) | IPC-650 2.4.39 (стресс) | % (10 млн) | -Нет.22 | % (30 млн) | -Нет.14 |
| Плотность (специфическая гравитация) | IPC-650 2.3.5 | g/cm3 | 1.92 | g/cm3 | 1.92 |
| Специфическая температура | IPC-650 2.4.50 | J/g°C | 0.95 | J/g°C | 0.95 |
| Теплопроводность | IPC-650 2.4.50 | W/M*K | 0.2 | W/M*K | 0.2 |
| CTE (x-y) (50 - 150°C) | IPC-650 2.4.41 | ppm/oC | 30-40 | ppm/oC | 30-40 |
| CTE (z) (50 - 150°C) | IPC-650 2.4.41 | ppm/oC | 130 | ppm/oC | 130 |
| Твердость | ASTM D2240 (дурометр) | - | 68 | - | 68 |
| Уровень воспламеняемости UL-94 | UL-94 | V-0 | V-0 |
Преимущества выбора TLY-5Z для ваших проектов
ПКБ TLY-5Z предлагает значительные преимущества, в том числе:
Низкий Z-ось CTE
Низкий коэффициент теплового расширения (CTE) по оси Z в 130 ppm/°C минимизирует напряжение, связанное с расширением, на отверстия, проложенные через отверстия, что крайне важно для поддержания надежных электрических соединений.
Легкая конструкция
С плотностью 1,92 г/см3 TLY-5Z исключительно легкий, что делает его идеальным для аэрокосмических применений, где каждый грамм имеет значение.
Отличные механические свойства
TLY-5Z демонстрирует впечатляющую механическую прочность, с прочностью на растяжение 9,137 psi (MD) и 9,572 psi (CD).

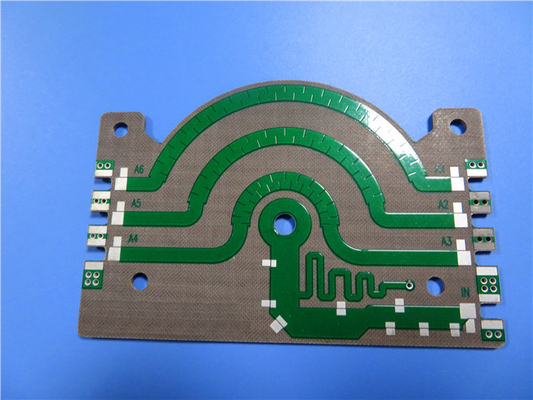

Детали строительства: что делает TLY-5Z особенным
Этот двуслойный жесткий ПКБ имеет следующие характеристики:
- Медный слой 1: 35 мкм
- TLY-5Z слой: 0,254 мм (10 мл)
- Медный слой 2: 35 мкм
С размерами 90,17 мм х 41,36 мм, этот ПКБ разработан для точности, поддерживая минимальный след / пространство 5/6 миллиметров и минимальный размер отверстия 0,2 мм.Каждая доска проходит 100% электрическое испытание перед отправкой, обеспечивая качество и надежность.
| Материал ПКБ: | Композиты из керамики, ПТФЕ и стекловолокна |
| Наименование: | TLY-5Z |
| Диэлектрическая постоянная: | 20,20 +/- 0,04 (1,9 ГГц) |
| Фактор рассеивания | 0.0015 (10 ГГц) |
| Количество слоев: | Двухсторонний ПКБ, многослойный ПКБ, гибридный ПКБ |
| Вес меди: | 0.5 унций (17 мкм), 1 унций (35 мкм) |
| Толщина ламината: | 10миллиметров (0,254 мм), 20миллиметров (0,508 мм), 30миллиметров (0,762 мм), 60миллиметров (1,524 мм) |
| Размер ПКБ: | ≤ 400 мм х 500 мм |
| Маска для сварки: | Зеленый, черный, синий, желтый, красный и т.д. |
| Окончание поверхности: | Голая медь, HASL, ENIG, погруженное серебро, погруженное олово, OSP, чистое покрытие золотом и т.д. |
Приложения в аэрокосмической отрасли и за ее пределами
ПКБ TLY-5Z особенно подходит для:
- Аэрокосмические компоненты: его легкий вес и термостабильные свойства делают его идеальным для систем самолетов, где надежность имеет решающее значение.
- Антенны малого веса: идеально подходят для антенн, которые должны работать при строгих ограничениях веса.
- Пассивные компоненты RF: низкий фактор рассеивания повышает производительность, обеспечивая целостность сигнала.
Заключение: Будущие перспективы технологии ПКБ TLY-5Z
Поскольку аэрокосмическая промышленность продолжает развиваться, ПХБ TLY-5Z представляет собой значительный прогресс в легких, теплоустойчивых решениях.в сочетании с надежной конструкцией и конкурентоспособными ценами, что делает его незаменимым инструментом для инженеров и производителей.
Откройте для себя идеальный баланс между весом и прочностью с помощью PCB TLY-5Z и поднимите свои проекты на новые высоты.
