Низкопрофильный печатный лист RO4003C использует патентованную технологию Rogers, которая сочетает в себе обратную обработанную фольгу со стандартным диэлектриком RO4003C.Благодаря этой уникальной конструкции получается ламинат, который не только уменьшает потерю проводников, но и улучшает целостность сигнала, что делает его идеальным для высокочастотных приложений.
Интеграция углеводородных керамических материалов позволяет достичь превосходных характеристик при высоких частотах при сохранении экономичности в производстве.Этот ПКБ может быть изготовлен с использованием стандартных эпоксидных/стеклянных (FR-4) процессов., устраняя необходимость в специализированных методах приготовления, тем самым снижая общие затраты на производство.
Ключевые особенности
Низкопрофильный печатный лист RO4003C имеет несколько впечатляющих спецификаций, которые удовлетворяют потребностям современных электронных конструкций:
Диэлектрическая постоянная: с диэлектрической постоянной 3,38 ± 0,05 при 10 ГГц, эта ПКБ обеспечивает стабильную передачу сигнала и минимальную деградацию сигнала.
Фактор рассеивания: низкий фактор рассеивания 0,0027 на частоте 10 ГГц указывает на снижение потерь энергии, повышая общую эффективность.
Тепловая устойчивость: ПХБ имеет температуру теплового разложения (Td) более 425°C и высокую температуру стеклянного перехода (Tg) более 280°C,обеспечение надежности в условиях высокой температуры.
Теплопроводность: с теплопроводностью 0,64 Вт / мК, он эффективно рассеивает тепло, что имеет решающее значение для поддержания производительности в высокопроизводительных приложениях.
Низкий коэффициент теплового расширения (CTE): коэффициент теплового расширения на оси Z составляет 46 ppm/°C, что близко соответствует меду, что минимизирует напряжение и потенциальные сбои во время теплового цикла.
| Недвижимость |
Типичная стоимость |
Направление |
Объекты |
Состояние |
Метод испытания |
| Диэлектрическая постоянная, процесс |
3.38 ± 0.05 |
z |
- Я... |
10 ГГц/23°С |
IPC-TM-650 2.5.5.5 Застегнутая полоса |
| Диэлектрическая постоянная, конструкция |
3.5 |
z |
- Я... |
от 8 до 40 ГГц |
Метод дифференциальной длины фазы |
| Фактор рассеивания - оранжевый, |
00,00270.0021 |
z |
- Я... |
10 ГГц/23°С 2,5 ГГц/23°С |
IPC-TM-650 2.5.5.5 |
| Тепловой коэффициент r |
40 |
z |
ppm/°C |
-50°C до 150°C |
IPC-TM-650 2.5.5.5 |
| Сопротивляемость объема |
1.7 х 1010 |
|
MΩ•cm |
КОНД А |
IPC-TM-650 2.5.17.1 |
| Сопротивляемость поверхности |
4.2 х 109 |
|
MΩ |
КОНД А |
IPC-TM-650 2.5.17.1 |
| Электрическая сила |
31.2 ((780) |
z |
КВ/мм ((В/мл) |
0.51 мм ((0.020 ̊) |
IPC-TM-650 2.5.6.2 |
| Модуль тяги |
26889(3900) |
Y |
MPa ((kpsi) |
NT1 религия |
ASTM D638 |
| Прочность на растяжение |
141 ((20.4) |
Y |
MPa ((kpsi) |
NT1 религия |
ASTM D638 |
| Сила изгиба |
276 ((40) |
|
MPa ((kpsi) |
|
IPC-TM-650 2.4.4 |
| Размерная стабильность |
<0.3 |
X,Y |
мм/м ((миль/дюйм) |
после вырезки +E2/150°C |
IPC-TM-650 2.4.39А |
| Коэффициент теплового расширения |
11 |
x |
ppm/°C |
-55 до 288°C |
IPC-TM-650 2.1.41 |
| 14 |
y |
| 46 |
z |
| Tg |
>280 |
|
°C TMA |
А. |
IPC-TM-650 2.4.24.3 |
| Td |
425 |
|
°C TGA |
|
ASTM D3850 |
| Теплопроводность |
0.64 |
|
W/m/°K |
80°C |
АСТМ C518 |
| Поглощение влаги |
0.06 |
|
% |
48 ч погружение 0,060 ̊ пробы Температура 50°C |
ASTM D570 |
| Плотность |
1.79 |
|
gm/cm3 |
23°C |
ASTM D792 |
| Прочность кожуры меди |
1.05(6.0) |
|
N/mm ((pli) |
после сварки 1 унция. |
IPC-TM-650 2.4.8 |
| Возгораемость |
Никаких |
|
|
|
UL 94 |
| Совместимость с процессом без свинца |
Да, да. |
|
|
|
|
Преимущества низкопрофильного ПХБ RO4003C
PCB с низким профилем RO4003C предназначен для предоставления многочисленных преимуществ для высокочастотных электронных приложений:
Более низкая потеря вставки: сочетание низкой потери проводника и оптимизированных диэлектрических свойств позволяет конструкциям работать на частотах более 40 ГГц,что делает его подходящим для передовых приложений в области телекоммуникаций и передачи данных.
Сниженная пассивная интермодуляция (PIM): эта функция особенно полезна для антенн базовой станции, где минимизация искажения интермодуляции имеет решающее значение для ясности и производительности сигнала.
Улучшенная тепловая производительность: конструкция печатного листа облегчает улучшение рассеивания тепла, уменьшая вероятность тепловых сбоев и обеспечивая долгосрочную надежность.
Многослойные ПКБ: гибкость конструкции, предлагаемая RO4003C, позволяет создавать сложные многослойные ПКБ, вмещающие различные электронные компоненты и конфигурации.
Соблюдение экологических требований: этот ПХБ соответствует современным экологическим стандартам и устойчив к CAF, что отвечает растущему вниманию отрасли к устойчивости и надежности.
Конструкция и спецификации

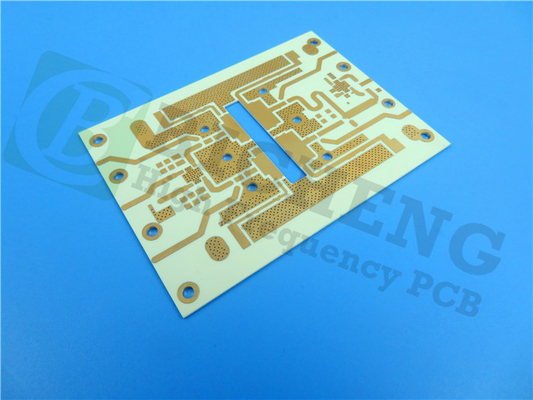

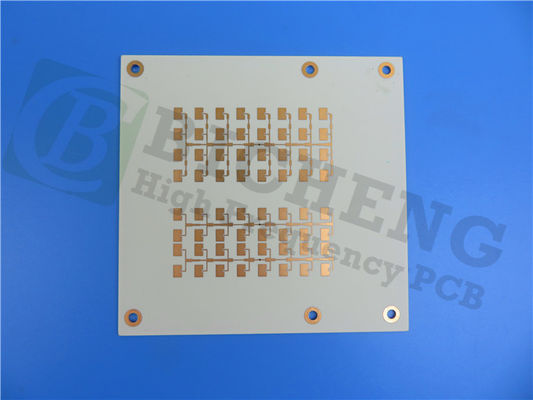

Этот ПКБ построен как двуслойный жесткий ПКБ со следующими характеристиками:
Размеры доски: 77,4 мм х 39,3 мм, что позволяет создавать компактные конструкции при интеграции нескольких компонентов.
Минимальный проход: 4/5 миллиметров, что позволяет создавать схемы с высокой плотностью.
Минимальный размер отверстия: 0,3 мм, для размещения различных типов компонентов.
Толщина доски: 0,91 мм, обеспечивая прочную структурную целостность.
Вес меди: 1 унция (1,4 миллиметра) для внешних слоев, обеспечивающих надежное электрическое соединение.
Поверхностная отделка: серебро погружения, которое повышает сварную способность и защищает от окисления.
Электрические испытания: 100% электрические испытания проводятся перед отгрузкой, обеспечивая качество и надежность.
Типичные применения
ПКБ с низким профилем RO4003C подходит для:
Цифровые приложения (серверы, маршрутизаторы, высокоскоростные фоновые системы)
Антенны базовых станций сотовой связи и усилители мощности
LNB для спутников прямого вещания
Идентификационные метки RF
| Материал ПКБ: |
Керамические ламинированные углеводороды |
| Наименование: |
RO4003C LoPro |
| Диэлектрическая постоянная: |
3.38±0.05 |
| Количество слоев: |
Двухслойный, многослойный, гибридный ПКБ |
| Вес меди: |
0.5 унций (17 мкм), 1 унций (35 мкм), 2 унций (70 мкм) |
| Толщина ПКЖ: |
12.7mil (0.323мм), 16.7mil (0.424мм), 20.7mil ((0.526мм), 32.7mil (0.831мм), 60.7mil ((1.542мм) |
| Размер ПКБ: |
≤ 400 мм х 500 мм |
| Маска для сварки: |
Зеленый, черный, синий, желтый, красный и т.д. |
| Окончание поверхности: |
Голая медь, HASL, ENIG, OSP, Immersion tin и т.д. |
