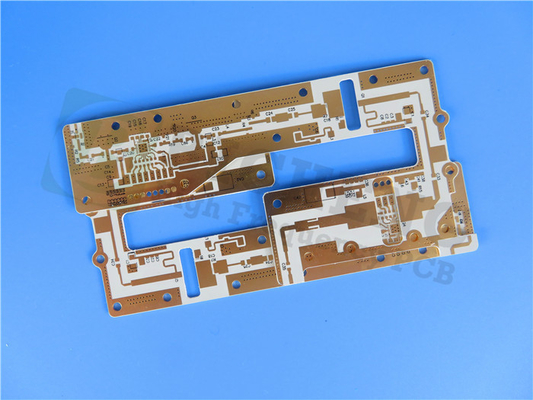

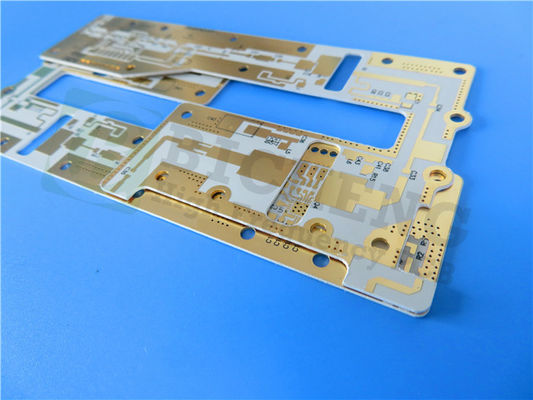

20 мл TSM-DS3 ПХБ Двухслойный погружение Серебряная отделка

Представляем ПКБ TSM-DS3, новейшую печатную плату, изготовленную из керамического материала, который устанавливает новый стандарт в отрасли.С очень низким содержанием стекловолокна (примерно 5%), TSM-DS3 соперничает с традиционными эпоксидными материалами в производстве сложных многослойных конструкций большого формата.обеспечение тепловой стабильности и низких потерь для оптимальной производительности в требовательных условиях.

Ключевые особенности

PCB TSM-DS3 может похвастаться диэлектрической постоянной 3,0 с плотной толерантностью ± 0,05 при 10 ГГц / 23 ° C, что делает его идеальным для высокочастотных приложений.0014 на 10 ГГцС высокой теплопроводностью 0,65 W/m*K (неодетый), этот материал эффективно рассеивает тепло от критических компонентов,чтобы ваши конструкции оставались стабильными даже в условиях высокой мощности.

Этот ПХБ обладает низкой влагопоглощающей способностью всего 0,07%, а также коэффициентом теплового расширения (CTE), который соответствует меди: 10 ppm/°C в оси X, 16 ppm/°C в оси Y,и 23 ppm/°C в оси ZЭто обеспечивает размерную стабильность и надежность в условиях теплового цикла.

Преимущества

PCB TSM-DS3 предлагает многочисленные преимущества для инженеров и конструкторов:

- Низкое содержание стекловолокна: с ~ 5% стекловолокна, ПХБ поддерживает высокую производительность при минимизации потенциальных недостатков, связанных с традиционными материалами.


- Устойчивость измерений: устойчивость материала соперничает с устойчивостью обычного эпоксида, что позволяет изготавливать крупноформатные ПХБ с высоким количеством слоев.


- Последовательность и предсказуемость: TSM-DS3 позволяет изготавливать сложные ПХБ с высокой производительностью, обеспечивая надежность в производстве.


- Температурная стабильность: диэлектрическая постоянная остается стабильной (± 0,25%) в широком температурном диапазоне от -30°C до 120°C, что делает ее подходящей для различных применений.


- Совместимость: материал совместим с резистивными фольгами, что повышает его универсальность в конструкции.

Спецификации ПХБ

Набор для этого жесткого ПКБ состоит из:

- Медный слой 1: 35 мкм
- TSM-DS3 Ядро: 0,508 мм (20 миллиметров)
- Медный слой 2: 35 мкм

Эта печатная пластина имеет размеры 92,3 мм х 41,52 мм (± 0,15 мм), обеспечивая достаточное пространство для сложных схем.позволяет создавать сложные конструкцииТолщина готовой доски составляет 0,5 мм, с готовым весом меди 1 унции (1,4 миллиметра) на внешних слоях.

Обеспечение качества

Перед отгрузкой, каждая пластинка проходит 100% электрический тест, гарантирующий, что каждая установка соответствует самым высоким стандартам качества.обеспечивая отличную сваркуВерхняя маска сварки зеленая, что еще больше улучшает дизайн доски.

Заявления

ПКБ TSM-DS3 идеально подходит для различных высокопроизводительных приложений, включая:

- Соединители: необходимы для управления радиочастотным сигналом.
- Фазовые антенны, идеально подходят для передовых систем связи.
- Радарные манифолды: предназначены для точности в радарных приложениях.
- мм-волновые антенны: подходят для автомобильной и высокочастотной связи.
- оборудование для бурения нефти: разработано для надежности в суровых условиях.
- Испытания на полупроводниках/ATE: идеально подходит для испытаний и измерений.

Заключение

ПКБ TSM-DS3 представляет собой значительный прогресс в технологии печатных плат, объединяя низкие потери, тепловую стабильность и отличные размерные характеристики в одном решении.Независимо от того, проектируете ли вы высокопроизводительные приложения или сложные многослойные, этот PCB обеспечивает производительность и надежность, необходимые для успеха в современной конкурентной среде.Выберите PCB TSM-DS3 для вашего следующего проекта и испытать разницу в качестве и производительности.
