4-слойный ПКБ RO4003C 4,8 мм многослойная схема с ENEPIG

МОК:	1 шт.
цена:	USD9.99-99.99/PCS
Стандартная упаковка:	Вакуумные пакеты+Картоны
Срок доставки:	8-9 рабочих дней
Способ оплаты:	T/T
Пропускная способность:	5000 штук в месяц

Подробности Информация

Описание продукта

Подробная информация

Место происхождения

КНР

Фирменное наименование

Bicheng

Сертификация

UL, ISO9001, IATF16949

Материал:

RO4003C

Количество слоев:

4-Layer

Размер ПКБ:

490,6 мм х 25,2 мм = 1 PCS

Толщина ПКБ:

4.8 мм

Масса готового Cu:

1 унция (1,4 миллилитра) внешних слоев

Поверхностная отделка:

ENEPIG

Выделить:

4.8мм многослойные печатные платы

Многослойная схема PCB ENEPIG

4-слойный ПКБ RO4003C

Описание продукта

В эпоху, когда высокочастотные приложения становятся все более критичными, спрос на надежные и инновационные решения для платок никогда не был таким большим.Rogers RO4003C высокочастотные печатные платы, новаторский продукт, разработанный для удовлетворения строгих требований микроволновых микросхем, сопоставляющих сетей и управляемых импедансных линий передачи.Пособия, применения и значение PCB RO4003C, демонстрируя его потенциал для преобразования ландшафта высокочастотной электроники.

Понимание RO4003C: Новая эра материалов платы
RO4003C изготовлен из собственного стеклоусиленного углеводорода/керамики,представляющий собой уникальную смесь электрических характеристик ПТФЕ/тканного стекла с производственностью эпоксида/стеклаЭта инновационная конструкция приводит к низкоубыточному материалу, который удовлетворяет потребностям высокочастотных приложений при сохранении экономической эффективности в производстве цепей.

Основные характеристики RO4003C
Диэлектрическая производительность: RO4003C имеет диэлектрическую постоянную 3,38 ± 0,05 при 10 ГГц, что минимизирует искажение сигнала и позволяет повысить качество передачи.Это особенно выгодно для приложений, где целостность сигнала имеет первостепенное значение..

Низкий коэффициент рассеивания: с коэффициентом рассеивания 0,0027 при 10 ГГц, RO4003C обеспечивает эффективное распространение сигнала,что делает его идеальным для высокочастотных условий, где обычные платы платы ламината недостаточно.

Тепловая устойчивость: этот ПКБ имеет теплопроводность 0,71 Вт/м/к и температуру стеклянного перехода (Tg) более 280 °С.Такие характеристики позволяют RO4003C выдерживать высокие температуры работы без ущерба для производительности.

Контролируемые коэффициенты теплового расширения (CTE): материал имеет CTE, соответствующий меди, с значениями 11 ppm/°C (ось X) и 14 ppm/°C (ось Y).Это обеспечивает минимальное тепловое напряжение на компоненты, повышая надежность гибридных конструкций.

Низкое поглощение влаги: с скоростью поглощения влаги всего 0,06%, RO4003C устойчив к факторам окружающей среды, которые могут ухудшить производительность с течением времени.

Недвижимость	RO4003C	Направление	Объекты	Состояние	Метод испытания
Диэлектрическая постоянная,ε Процесс	3.38±0.05	Z		10 ГГц/23°С	IPC-TM-650 2.5.5.5 Застегнутая полоса
Диэлектрическая постоянная,εПроектирование	3.55	Z		от 8 до 40 ГГц	Метод дифференциальной длины фазы
Фактор рассеивания,δ	0.0027 0.0021	Z		10 ГГц/23°С 2.5 ГГц/23°С	IPC-TM-650 2.5.5.5
Тепловой коэффициент ε	+40	Z	ppm/°C	-50°C до 150°C	IPC-TM-650 2.5.5.5
Сопротивляемость объема	1.7 х 10¹⁰		MΩ.cm	КОНД А	IPC-TM-650 2.5.17.1
Сопротивляемость поверхности	4.2 х 10⁹		MΩ	КОНД А	IPC-TM-650 2.5.17.1
Электрическая сила	31.2 ((780)	Z	Kv/mm(v/mil)	0.51 мм ((0.020")	IPC-TM-650 2.5.6.2
Модуль тяги	19,650(2,850) 19,450 ((2,821)	X Y	MPa ((ksi)	NT1 религия	ASTM D 638
Прочность на растяжение	139 ((20.2) 100 ((14.5)	X Y	MPa ((ksi)	NT1 религия	ASTM D 638
Сила изгиба	276 (40)		MPa (kpsi)		IPC-TM-650 2.4.4
Размерная стабильность	<0.3	X,Y	мм/м (мл/дюйм)	после вырезки + E2/150°C	IPC-TM-650 2.4.39А
Коэффициент теплового расширения	11 14 46	X Y Z	ppm/°C	-55°C до 288°C	IPC-TM-650 2.4.41
Tg	>280		°C TMA	А.	IPC-TM-650 2.4.24.3
Td	425		°C TGA		ASTM D 3850
Теплопроводность	0.71		W/M/oK	80°C	АСТМ C518
Поглощение влаги	0.06		%	48 часов погружения 0.060" температура образца 50°C	ASTM D 570
Плотность	1.79		gm/cm3	23°C	ASTM D 792
Прочность медной кожуры	1.05 (6,0)		Н/мм (PLI)	После сварки 1 унция. Фойла для ЭДС	IPC-TM-650 2.4.8
Возгораемость	Никаких				UL 94
Процесс без свинца совместим	Да, да.

Конструкция и спецификации ПКБ
Этот четырехслойный жесткий PCB набор RO4003C тщательно спроектирован для оптимальной работы в высокочастотных приложениях.

Размеры доски: 65 мм х 65 мм ± 0,15 мм

Минимальное пространство: 7/8 миллиметра, что позволяет создавать конструкции с высокой плотностью.

Толщина доски: 4,8 мм, обеспечивая прочность для различных применений.

Поверхностная отделка: ENEPIG, которая повышает сварную способность и коррозионную стойкость.

Эта конструкция гарантирует, что RO4003C хорошо оснащен для решения требований передовых электронных систем.

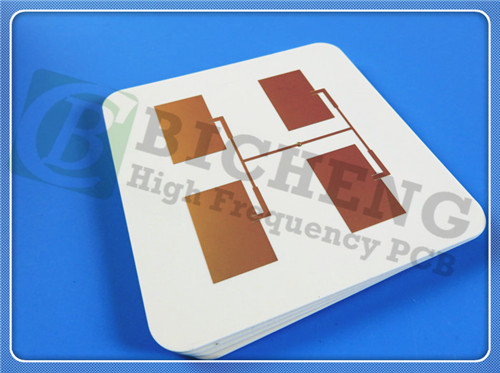

4-слойный ПКБ RO4003C 4,8 мм многослойная схема с ENEPIG 0

Заявления
Высокочастотные печатные платы RO4003C идеально подходят для широкого спектра применений, включая:

Антенны широкополосного доступа для коммерческих авиакомпаний
Микрополосы и полосовые схемы
Применение миллиметровых волн
Радарные системы
Системы наведения
Цифровые радиоантенны точка-точка

Доступность
Высокочастотные печатные платы RO4003C доступны во всем мире и соответствуют стандартам IPC-класса-2.Этот печатный лист является надежным выбором для инженеров и производителей, ищущих высокопроизводительные решения для своих микроволновых микросхем и соответствующих сетей.

4-слойный ПКБ RO4003C 4,8 мм многослойная схема с ENEPIG 1
