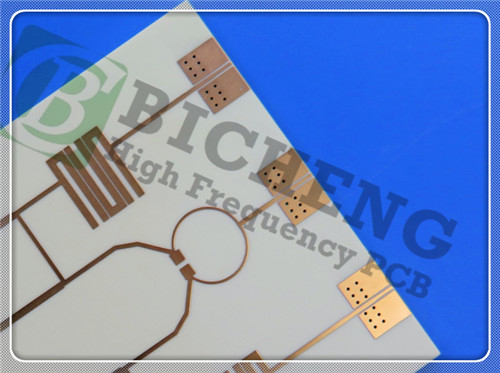

WL-CT338 PCB 30mil Двусторонний с погружением серебра

В постоянно развивающемся ландшафте электроники спрос на высокочастотную надежность и производительность продолжает расти.специально разработанные для удовлетворения этих требованийВ этой статье подробно рассказывается о сложных деталях WL-CT338, подчеркивая его состав, особенности, применение и преимущества по сравнению с конкурирующими материалами.

1Введение в WL-CT338

PCB WL-CT338 представляет собой сложный продукт, изготовленный из органических полимерных керамических ламинатов из стекловолокна, покрытых тканью.Его термоустойчивая структура состоит из углеводородных смол, керамики и стекловолокна, которые работают вместе, чтобы достичь низкой потери производительности, необходимой для высокочастотных приложений.Конструкция этого ПКБ облегчает методы обработки, аналогичные тем, которые используются с материалами FR4, предоставляя удобную для использования альтернативу традиционным материалам из ПТФЕ.

Состав и характеристики

Диэлектрический слой WL-CT338 сочетает в себе углеводородную смолу и композитную керамику, обеспечивая:

- Низкая потеря: идеально подходит для высокочастотных конструкций, уменьшая деградацию сигнала.


- Устойчивость к высоким температурам: с температурой перехода стекла (Tg) выше 280°C, она подходит для условий, где необходима тепловая стабильность.


- Температурная стабильность: имеет стабильный температурный коэффициент диэлектрической постоянной, обеспечивающий постоянную производительность при различных температурах.

2. Ключевые особенности

Диэлектрические свойства

WL-CT338 обладает впечатляющими диэлектрическими характеристиками:

- Диэлектрическая постоянная: 3,38 при 10 ГГц и 23°C, обеспечивая отличное равновесие между скоростью и потерями сигнала.


- Фактор рассеивания: низкий фактор рассеивания 0,0029 на 10 ГГц минимизирует потери энергии в высокочастотных приложениях.

Термоуправление

Эффективное управление теплом имеет решающее значение в электронных конструкциях.

- Теплопроводность: теплопроводность 0,7 Вт/МК обеспечивает эффективное рассеивание тепла, защищая чувствительные компоненты.


- Низкое тепловое расширение: Сравненный медный CTE (Коэффициент теплового расширения) в оси X (14 ppm/°C), оси Y (16 ppm/°C) и оси Z (50 ppm/°C) способствует сохранению целостности конструкции и надежности.

Устойчивость к влаге

С скоростью поглощения влаги всего 0,04%, WL-CT338 предназначен для выдержки влажной среды, сохраняя электрическую производительность и долговечность.

3Подробности по конструкции ПКБ

Он оснащен прочной двухслойной жесткой пластинкой ПКБ:

- Медные слои: два 35 мкм медных слоя, соединяющих 0,762 мм (30 мл) слой диэлектрического материала WL-CT338.


- Размеры: Планта имеет размеры 68,5 мм х 108,3 мм и толщину 0,6 мм.


- Спецификации следов и отверстий: разработан с минимальным следом / пространством 4/6 миллиметров и минимальным размером отверстия 0,3 мм, вмещающим различные типы компонентов.

Окончание поверхности и обеспечение качества

Окончание поверхности достигается с помощью погружения серебряной покрытия, дополненной зелеными сварочными масками и белым шелковым экраном для повышения видимости.Каждый ПКБ проходит строгий 100% электрический тест перед отправкой, гарантируя, что каждый блок соответствует высоким стандартам качества.

4. Приложения

WL-CT338 PCB является универсальным, с применениями, охватывающими различные отрасли:

- Телекоммуникации: идеально подходит для антенн базовых станций и спутниковых систем связи, где целостность сигнала имеет первостепенное значение.


- Автомобильная промышленность: используется в радарах, датчиках и навигационных системах, способствуя развитию автомобильной технологии.


- Технология RF: поддерживает усилители мощности и устройства RF, обеспечивая надежную работу в высокочастотных сценариях.


- WIMAX и распределенные антенны: подходят для современных беспроводных систем связи, повышая подключенность и производительность.

5Почему вы выбрали WL-CT338?

WL-CT338 PCB - это не просто продукт, он представляет собой приверженность качеству, производительности и инновациям.

- Легкость обработки: аналогичные методы обработки FR4 материалы упрощают проектирование и производство.


Высокая стабильность в диэлектрических свойствах обеспечивает надежную функциональность в требовательных приложениях.


- Глобальная доступность: WL-CT338 доступен во всем мире, что делает его доступным для различных проектов.

Заключение

Подводя итог, WL-CT338 PCB от Wangling - это передовое решение для высокочастотных конструкций, сочетающее передовые материалы с прочной конструкцией.в сочетании с его универсальностью в примененииПоскольку технологии продолжают развиваться, это делает его отличным выбором для инженеров и производителей, которые хотят улучшить свои электронные проекты.WL-CT338 будет, несомненно, играть ключевую роль в формировании будущего высокочастотных цепей.
