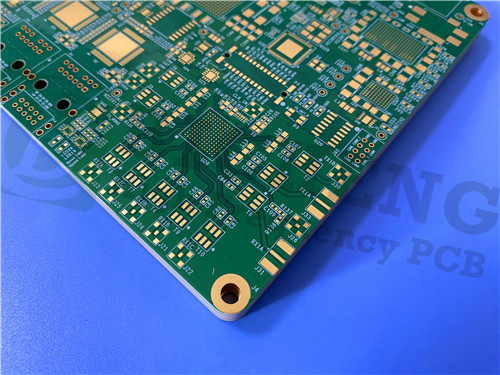

M6 Высокоскоростной печатный пластинки с низкой потерью многослойной 2 мм импедантной схемы

Мы рады представить высокоскоростной печатный диск с металлическими пластинами Megtron 6 (M6), который специально разработан для применения в 5G-коммуникациях, миллиметроволновом радаре, высокоскоростных серверах,и высокопроизводительных вычислений (HPC)Благодаря своим исключительным электрическим и тепловым свойствам ламинат M6 обеспечивает превосходную производительность в высокочастотной передаче сигнала, что делает его идеальным выбором для передовых электронных устройств..

Основные характеристики Megtron 6 (M6)
Ламинат M6 выделяется на рынке благодаря своей уникальной комбинации свойств, что делает его предпочтительным материалом для высокочастотных и высокоскоростных приложений.Вот некоторые из его особенностей:

1Низкая диэлектрическая потеря (Df):

Фактор диссипации: 0,002 при 1 ГГц/23°С, 0,0037 при 13 ГГц

Обеспечивает минимальную потерю сигнала, что делает его идеальным для высокочастотных приложений.

2Стабильная диэлектрическая постоянная (Dk):

Dk: 3,4 при 1 ГГц/23°C, 3,34 при 13 ГГц

Обеспечивает постоянную передачу сигнала в широком диапазоне частот.

3Отличная тепловая надежность:

Высокое значение Tg: > 185°C (метод DSC), 210°C (метод DMA)

Температура термического разложения (Td): 410°C (метод TGA)

Обеспечивает стабильность в условиях высокой температуры, что делает его подходящим для требовательных условий.

4Низкий коэффициент теплового расширения (CTE):

оси X/Y: 16 ppm/°C, оси Z: 45 ppm/°C

Снижает риск деформации или деламинирования во время теплового цикла.

5Совместимость с FR-4 Обработка:

Не требуется специального оборудования, что снижает затраты на производство и упрощает производство.

6Соответствие требованиям RoHS и безгалогенов:

Соответствует мировым экологическим стандартам для экологически чистого производства.

7. Оценка воспламеняемости: UL 94V-0

Обеспечивает безопасность и надежность в условиях высокой температуры и стресса.

16-слойные жесткие печатные платы для сборки
Ламинат M6 поддерживает многослойные конструкции ПКБ от 4 до 30 слоев, что делает его подходящим для сложных требований к схемам.

Медные слои: 35 мкм (внешние слои), 17 мкм (внутренние слои)

Препрег-материал: R-5670 ((G)

Основной материал: M6 R5775G ((HVLP)

Толщина доски: 2,0 мм

Поверхностная отделка: Неэлектрический никель с погружением в золото (ENIG)

Сплавная маска: зеленый (вверху и внизу)

Шелковый экран: белый (сверху и снизу)

Толщина покрытия: 25 мкм

Минимальное количество следов/пространства: 3/4 миллилитра

Минимальный размер отверстия: 0,2 мм

Управление импеданцией
Ламинат M6 обеспечивает точное регулирование импеданса для высокочастотных приложений:

Односторонняя импеданс:

75Ω (L1, 11,8 миллиметра, эталонный слой 4)

50Ω (L1/L16, 5,9 мили, эталонные слои 2/15)

Дифференциальное сопротивление:

100Ω (L1, 5,9 мили/7,87 милли, эталонный слой 2)

100Ω (L10/L12, 3,94 мили/5,9 мили, эталонные слои 9/11/13)

Подробная информация о конструкции ПКБ
Размеры доски: 110 мм х 110 мм (±0,15 мм)

Накопленная медь Вес: 1 унция (внешние слои), 0,5 унции/1 унции (внутренние слои)

Путь заполнения: заполненные и закрытые проемы 0,2 мм

Электрическое испытание: 100% испытано до отправки

Стандарт качества: IPC-класс-2

Типичные применения
Ламинат Megtron 6 (M6) R-5775 широко используется в следующих отраслях промышленности:

Связь 5G: Антенны миллиметровой волны, радиочастотные фронт-энды для AAU (Active Antenna Unit).

Автомобильная электроника: 77 ГГц миллиметровой радиолокации, ADAS (продвинутые системы помощи водителю).

Центры обработки данных: высокоскоростные серверные материнские платы, 400G/800G оптические модули PCB.

Аэрокосмическая промышленность: высокочастотные схемы для спутниковой связи и радиолокационных систем.

Потребительская электроника: Wi-Fi 6E/7 маршрутизаторы, устройства AR/VR.

Почему выбрать Мегтрон 6 (M6) ПХБ?
Высокая производительность: оптимизирован для высокочастотных и высокоскоростных приложений.

Снижение затрат: совместимо с традиционной технологией обработки FR-4.

Надежность: отличные тепловые и электрические свойства обеспечивают долгосрочную стабильность.

Доступность по всему миру: готовы к отправке по всему миру

Свяжитесь с нами для запросов
Если вы ищете высококачественные печатные платы с использованием ламината Megtron 6 (M6), мы здесь, чтобы помочь.у нас есть опыт, чтобы предоставить надежные и экономичные решения.
