4-слойный гибридный ПХБ на 10 милли RT duroid 5880 и высокочереднообразный -FR4 материал

продукты

Ламинированные материалы из меди

Свяжитесь с нами

Ms. Ivy Deng

sales10@bichengpcb.com

86-755-27374847

Свяжитесь сейчас

4-слойный гибридный ПХБ на 10 милли RT duroid 5880 и высокочереднообразный -FR4 материал

МОК:	1 шт.
цена:	USD9.99-99.99
Стандартная упаковка:	Вакуумные сумки+коробки
Срок доставки:	8-9 рабочих дней
Способ оплаты:	Т/Т
Пропускная способность:	5000 шт в месяц

Подробности Информация

Описание продукта

Подробная информация

Место происхождения

Китай

Фирменное наименование

Bicheng

Сертификация

UL, ISO9001, IATF16949

Номер модели

БИК-332.В1.0

Базовый материал:

Rogers RT/сердечник duroid 5880 + препрег TG170 FR-4

Количество слоев:

4-х слоя

Толщина печатной платы:

0,833 мм

Размер печатной платы:

126 мм × 63 мм

Шелковик:

Припаяя маска:

Зеленая припоя масска

Медный вес:

1 унция (1,4 мила) для внешних слоев

Поверхностная обработка:

Погружение серебро

Выделить:

гибридный PCB 10mil

NT1 гибридный ПКБ

4-слойная гибридная печатная плата

Описание продукта

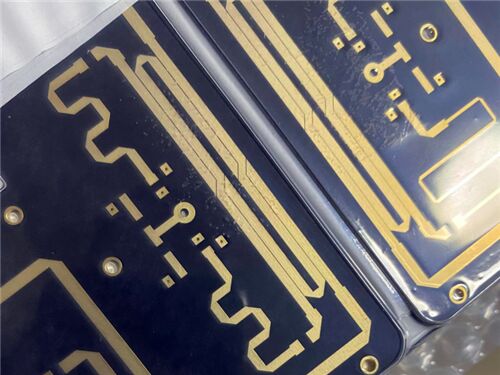

Этот 4-слойный жесткий ПКБ использует Rogers RT/duroid 5880 (стеклянный микроволокно усиленный композит PTFE) в качестве основного субстрата, ламинированного TG170FR-4специально разработанные для высокоточных стриплиновых и микрострип-схем,RT/duroid 5880 имеет единую диэлектрическую постоянную (от панели к панели и широкий диапазон частот) и низкий коэффициент рассеивания (применим к Ku-диапазону и выше)С отличными диэлектрическими свойствами и совместимостью без свинца, он отвечает строгим требованиям к высокочастотной передаче, подходящим для точных RF, микроволновых и миллиметровых волн.

Спецификации ПХБ

Параметр	Подробная информация
Количество слоев	4-слойная (жесткая структура)
Базовый материал	Rogers RT/duroid 5880 ядро + TG170 FR-4 препрег
Размеры доски	126 мм × 63 мм на штуку (1 PCS), допустимость ±0,15 мм (типичная)
Минимальное количество следов/пространства	5 миллиметров (следы) / 5 миллиметров (пространство)
Минимальный размер отверстия	0.2 мм (через отверстие); размер подложки: 0,5 мм
Виа	Только через отверстия; без слепых или заложенных каналов
Толщина готовой доски	0.833 мм
Оконченный вес меди	Внешние слои: 1 унция (35 мкм); Внутренние слои: 0,5 унции (18 мкм)
Поверхностная отделка	Серебро погружения
Шелковый экран	Нет шелкопряда
Маска для сварки	Зеленая сварная маска
Обеспечение качества	100% электрическое испытание, проведенное перед отправкой

ПХБ-накопление

Имя слоя	Материал	Толщина
Верхний слой меди (Copper_layer_1)	Медь	35 мкм
Верхний основной субстрат	Роджерс RT duroid 5880 ядро	0.254 мм (10 миллиметров)
Внутренний медный слой 1 (Copper_layer_2)	Медь	18 мкм
Препрег слой 1	TG170 FR-4 Препрег	0.12 мм
Препрег слой 2	TG170 FR-4 Препрег	0.12 мм
Внутренний медный слой 2 (Copper_layer_3)	Медь	18 мкм
Субстрат нижнего ядра	Роджерс RT duroid 5880 ядро	0.254 мм (10 миллиметров)
Нижний медный слой (Copper_layer_4)	Медь	35 мкм

Rogers RT/duroid 5880 Материал Введение

Rogers RT/duroid 5880 представляет собой высокопроизводительный композитный ламинат на основе PTFE,известный своими превосходными диэлектрическими свойствами и стабильными электрическими характеристиками в широком диапазоне частот (от 8 до 40 ГГц)Он имеет сверхнизкие диэлектрические потери, низкую влагопоглощение и превосходную тепловую стабильность, что делает его идеальным выбором для высокочастотных RF и микроволновых приложений.Материал полностью совместим с процессами без свинца и соответствует требованиям UL 94 V-0 о воспламеняемости, обеспечивая надежное изготовление и долгосрочную операционную стабильность.

Сочетание матрицы из ПТФЕ и волокна-усилителя наделяет RT/duroid 5880 превосходными механическими свойствами, включая высокую прочность на растяжение и сжатие, а также хорошую прочность на кожуре меди.Его низкий коэффициент теплового расширения и стабильный температурный коэффициент диэлектрической постоянной обеспечивают постоянную производительность при экстремальных температурных условиях (-50°C - 150°C),что делает его подходящим для применения в суровых условиях, таких как аэрокосмические и высоконадежные системы связи.

4-слойный гибридный ПХБ на 10 милли RT duroid 5880 и высокочереднообразный -FR4 материал 0

Ключевые характеристики материала

Недвижимость	Спецификация
Состав материала	Ламинат композитный на основе ПТФЕ
Диэлектрическая постоянная (εПроцесс)	2.20 (2.20±0.02 спецификации)
Диэлектрическая постоянная (εDesign)	2.2 (8-40 ГГц)
Фактор рассеивания (tanδ)	0.0004 (1 МГц) / 0.0009 (10 ГГц)
Термический коэффициент ε	-125 ppm/°C (-50°C до 150°C)
Сопротивляемость объема	2×107 Мом·см
Сопротивляемость поверхности	3×107 Мом
Специфическая температура	00,96 дж/г/к (0,23 ка/г/°С)
Модуль тяги	X: 1070 MPa (156 kpsi) @23°C; 450 MPa (65 kpsi) @100°C; Y: 860 MPa (125 kpsi) @23°C; 380 MPa (55 kpsi) @100°C
Окончательный стресс	X: 29 MPa (4,2 kpsi) @23°C; 20 MPa (2,9 kpsi) @100°C; Y: 27 MPa (3,9 kpsi) @23°C; 18 MPa (2,6 kpsi) @100°C
Окончательное напряжение	X: 6% @ 23°C; 7,2% @ 100°C; Y: 4,9% @ 23°C; 5,8% @ 100°C
Модуль сжатия	X/Y: 710 MPa (103 kpsi) @23°C; 500 MPa (73 kpsi) @100°C; Z: 940 MPa (136 kpsi) @23°C; 670 MPa (97 kpsi) @100°C
Поглощение влаги	00,02%.
Теплопроводность	0.2 W/m/k (80°C)
Коэффициент теплового расширения (CTE)	X: 31 ppm/°C; Y: 48 ppm/°C; Z: 237 ppm/°C (0-100°C)
Температура разложения (Td)	500°С
Плотность	2.2 г/см3
Прочность кожуры меди	31.2 ПЛИ (5,5 Н/мм)
Возгораемость	V-0 (UL 94)
Совместимость процессов без свинца	Да, да.

Основные преимущества

Ультранизкая диэлектрическая потеря: tanδ до 0.0004, минимальное ослабление высокочастотного сигнала

Стабильная диэлектрическая постоянная: ε=2,2±0.02, позволяющий точно контролировать импеданс

Отличная тепловая устойчивость: Td=500°C, стабильная производительность в широком диапазоне температур

Низкая влагопоглощение: 0,02%, уменьшая ухудшение производительности, вызванное влажностью

Совместимость без свинца: отвечает современным требованиям производства, экологически чистый

Высокие механические свойства: высокая прочность на растяжение/сжатие и прочность на кожуру меди

Огнеупорный: UL 94 V-0, высокая безопасность применения

Приспособимость к широкой частоте: стабильная производительность на частоте 8-40 ГГц для различных систем RF/микроволновых

Стандарты качества и доступность

Принятый стандарт: соответствует стандарту IPC-класса 2, обеспечивая постоянное качество посредством строгого контроля процесса и 100% электрической проверки перед отгрузкой.

Доступность: доступность по всему миру, позволяющая своевременную доставку и эффективную послепродажную поддержку для международных клиентов.

Типичные применения

Антенны широкополосного доступа коммерческих авиакомпаний

Схемы с микроприческами

Схемы стриплайн

Применение миллиметровых волн

Военные радарные системы

Системы наведения ракет

Цифровые радиоантенны точка-точка

Другие сопутствующие высокочастотные приложения

4-слойный гибридный ПХБ на 10 милли RT duroid 5880 и высокочереднообразный -FR4 материал 1

Теги:

Multi PCB слоя 2OZ,

4 разнослоистой слоя монтажной платы,

монтажная плата 0.8мм разнослоистая
