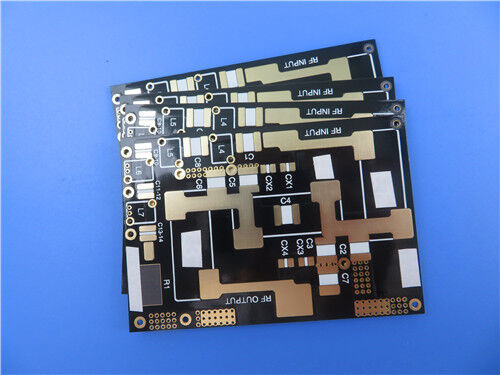

Эта печатная плата (PCB) использует F4BTM300 в качестве базового материала, имеет финишное покрытие Electroless Nickel Immersion Gold (ENIG) и строго соответствует стандартам качества IPC-Class-2. Она выполнена по 2-слойной жесткой структуре, разработанной для удовлетворения высоких требований к производительности в аэрокосмических, военных и фазочувствительных электронных системах.
PCBСпецификацияs
| Параметры конструкции |
Спецификация |
| Базовый материал |
F4BTM300 (композит из стеклоткани, нанокерамических наполнителей и смолы PTFE) |
| Количество слоев |
2-слойная жесткая структура |
| Размеры платы |
112 мм × 89 мм на единицу, с допуском по размерам ±0,15 мм |
| Минимальная ширина проводника/зазора |
Минимум 4 мил / 5 мил |
| Минимальный размер отверстия |
0,4 мм |
| Слепые переходы |
Не используются |
| Толщина готовой платы |
0,3 мм |
| Вес готовой меди |
1 унция (1,4 мил) на обоих внешних слоях |
| Толщина металлизации отверстий |
20 мкм, обеспечивающая надежную межслойную проводимость |
| Покрытие поверхности |
Electroless Nickel Immersion Gold (ENIG) |
| Шелкография |
Шелкография не нанесена ни на верхний, ни на нижний слой |
| Паяльная маска |
Черная паяльная маска на верхнем слое; отсутствие паяльной маски на нижнем слое |
| Контроль качества |
100% электрическое тестирование перед отправкой |
Стек-Конфигурация
| Имя слоя |
Материал |
Толщина |
| Верхний медный слой (Copper_layer_1) |
Медь |
35 мкм |
| Подложка |
F4BTM300 |
0,254 мм (10 мил) |
| Нижний медный слой (Copper_layer_2) |
Медь |
35 мкм |
Введение в материал F4BTM300
Ламинаты серии F4BTM производятся с использованием прецизионного производственного процесса, сочетающего стеклоткань, нанокерамические наполнители и политетрафторэтиленовую (PTFE) смолу в научно разработанной смеси. Основанный на диэлектрическом слое F4BM, F4BTM300 включает в себя высоко-Dk, низкопотерные нанокерамики, обеспечивающие повышенную диэлектрическую проницаемость, превосходную термостойкость, сниженный коэффициент теплового расширения, повышенное сопротивление изоляции и улучшенную теплопроводность — и все это при сохранении низких потерь.
Ламинаты F4BTM300 специально согласованы с медно-фольгированным материалом RTF с обратной обработкой, обеспечивая отличные характеристики PIM, точную точность линий и минимизацию потерь проводника. Эти характеристики делают его идеальным для требовательных применений, требующих стабильной работы в экстремальных температурных диапазонах и суровых рабочих условиях.
Особенности материала F4BTM300
| Категория |
Особенность |
Спецификация |
| Электрические свойства |
Диэлектрическая проницаемость (Dk) |
3,0 ± 0,06 при 10 ГГц |
| Коэффициент диэлектрических потерь |
0,0018 при 10 ГГц; 0,0023 при 20 ГГц |
| Термическая стабильность |
CTE (оси XYZ) |
15/16/72 ppm/°C (-55°C to 288°C) |
| Температурный коэффициент Dk |
-75 ppm/°C (-55°C to 150°C) |
| Физические свойства |
Влагопоглощение |
0,05% |
| Рейтинг воспламеняемости |
UL 94-V0 |
Преимущества материала F4BTM300
-Превосходные электрические характеристики: в сочетании с медно-фольгированным материалом RTF с обратной обработкой для обеспечения отличных характеристик PIM, точного управления линиями и минимизации потерь проводника.
-Улучшенная адаптивность к окружающей среде: сочетает в себе низкое влагопоглощение, высокую термостойкость и стабильную работу от -55°C до 288°C, подходит для суровых условий.
-Сбалансированные диэлектрические и тепловые характеристики: объединяет высокий Dk, низкие потери и улучшенную теплопроводность для поддержки работы с высокой мощностью и высокой частотой.
-Надежная изоляция: обеспечивает повышенное сопротивление изоляции, обеспечивая надежную изоляцию в прецизионных электронных сборках.
Типичные области применения
Аэрокосмическое оборудование и оборудование салона
Микроволновые/РЧ системы
Радары и военное радиолокационное оборудование
Фидерные сети
Фазочувствительные и фазированные антенные решетки
Системы спутниковой связи
Качество и доступность
Эта печатная плата соответствует стандартам качества IPC-Class-2, обеспечивая надежную работу для коммерческих, военных и аэрокосмических электронных систем. Чертежи предоставляются в отраслевом стандарте Gerber RS-274-X, совместимом с глобальными производственными процессами. Она доступна по всему миру, поддерживая глобальные проекты и своевременную международную доставку.
