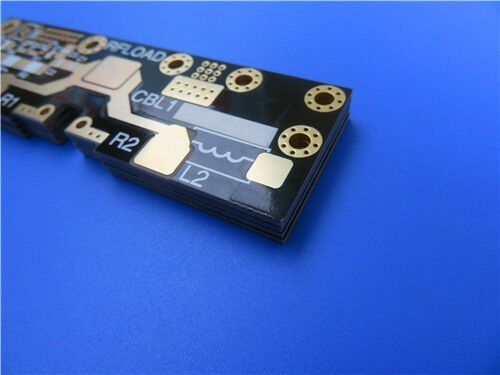

Этот печатный лист использует F4BTMS430 в качестве основного материала, имеет поверхностную отделку с погружением в золото (ENIG) и строго соответствует стандартам качества IPC-класса-2.Он сконфигурирован как 2-слойная жесткая структура с 0.254 мм (10 миллиметров) F4BTMS430 субстратное ядро, специально разработанное для удовлетворения требований высокой надежности аэрокосмических, военных и фазочувствительных электронных систем.
Спецификации ПХБ
| Параметр конструкции |
Спецификация |
| Базовый материал |
F4BTMS430 (композитный материал, состоящий из сверхтонкой сверхтонкой стекловолокнистой ткани, специальной нанокерамики и политетрафторэтиленовой смолы (PTFE) |
| Количество слоев |
Двухслойная жесткая конструкция |
| Размеры доски |
780,63 × 96,55 мм на единицу, с допустимым размером ± 0,15 мм |
| Минимальное количество следов/пространства |
Минимально 6 миллилитров как для следов, так и для пространства |
| Минимальный размер отверстия |
00,3 мм |
| Слепые пути |
Не используется |
| Толщина готовой доски |
00,3 мм |
| Оконченный вес меди |
1 унция (1,4 мл) на обоих внешних слоях |
| через толщину покрытия |
20 мкм, гарантирующие надежную проводимость межслоя |
| Поверхностная отделка |
Неэлектрический никель с погружением в золото (ENIG) |
| Шелковый экран |
Белый шелкоплот на верхнем слое; без шелкоплот на нижнем слое |
| Маска для сварки |
Черная сварная маска на верхнем слое; без сварной маски на нижнем слое |
| Контроль качества |
Перед отправкой проводится 100% электрическое испытание |
Стол-вверх Конфигурация
| Имя слоя |
Материал |
Толщина |
| Верхний слой меди (Copper_layer_1) |
Медь |
35 мкм |
| Ядро подложки |
F4BTMS430 |
0.254 мм (10 миллиметров) |
| Нижний медный слой (Copper_layer_2) |
Медь |
35 мкм |
F4BTMS430 Введение материала
Серия F4BTMS представляет собой обновленную итерацию серии F4BTM, достигнув технологических прорывов в разработке материалов и производственных процессах.Включая большое количество керамики и усиление сверхтонкойКак высоконадежный материал, предназначенный для аэрокосмических применений, он обеспечивает значительно повышенную производительность и более широкий диапазон диэлектрических констант.Он служит жизнеспособной альтернативой аналогичным иностранным продуктам..
F4BTMS430 включает небольшое количество сверхтонкой сверхтонкой стекловолокнистой ткани, высокую концентрацию однородно распределенной специальной нанокерамики и смолу PTFE.Эта уникальная формула минимизирует негативное воздействие стеклянных волокон на распространение электромагнитных волн, уменьшая диэлектрические потери, повышая размерную стабильность и снижая анизотропию X/Y/Z. Он также расширяет диапазон частот, улучшает электрическую прочность, повышает теплопроводность,и демонстрирует отличный низкий коэффициент теплового расширения и стабильные диэлектрические температурные характеристикиСтандартно сочетается с RTF низкой грубости медной фольгой, она уменьшает потерю проводника и обеспечивает превосходную прочность очистки, совместимая как с медной, так и с алюминиевой подложкой.
F4BTMS430 Характеристики материала
| Категория |
Особенность |
Спецификация |
|
Электрические свойства
|
Диэлектрическая постоянная (Dk) |
4.3 на 10 ГГц |
| Фактор рассеивания |
00,0019 при 10 ГГц; 0,0024 при 20 ГГц |
| Тепловая производительность |
CTE (оси XYZ) |
13/12/47 ppm/°C (от -55°C до 288°C) |
| Тепловой коэффициент Dk |
-60 ppm/°C (от -55°C до 150°C) |
| Теплопроводность |
00,63 Вт/мк |
| Физические свойства |
Поглощение влаги |
00,08%. |
| Уровень воспламеняемости |
UL 94-V0 |
F4BTMS430 Материальные выгоды
- Высокая электрическая производительность: сочетается с RTF медным фольгой с низкой грубостью для уменьшения потерь проводника, минимизации помех электромагнитных волн и обеспечения отличной прочности кожуры.
- Улучшенная размерная стабильность: сочетание сверхтонкой сверхтонкой стекловолокнистой ткани и нанокерамической формулировкой снижает анизотропию, оптимизируя распространение сигнала и структурную надежность.
- Широкая адаптация к окружающей среде: интегрирует низкое поглощение влаги, стабильные диэлектрические температурные характеристики,и широкий диапазон температур работы (от -55°C до 288°C) для суровых условий.
-Высокая аэрокосмическая надежность: служит заменой иностранным эквивалентам, предлагая повышенную теплопроводность, электрическую прочность и постоянную производительность для критических приложений.
Типичные применения
- Аэрокосмическое оборудование и кабины
- Микроволновые/РЧ системы
Радар и военное радиолокационное оборудование
- Сети питания
- Фазочувствительные и фазовые антенны
-Спутниковые системы связи
Качество и доступность
Этот PCB строго соблюдает стандарты качества IPC-класса 2, тем самым обеспечивая надежную производительность для аэрокосмических, военных и коммерческих электронных систем.предоставление надежной поддержки глобальным проектам и содействие своевременной международной реализации.
