8-слойная печатная плата RO4003C 5.05 мм Зеленая паяльная маска Иммерсионное золото

Этот ПКБ имеет 8-слойную медную конфигурацию, которая специально предназначена для высокочастотных и высоконадежных электронных приложений.RO4003Cядра, препрег RO4450F и высококачественная медная фольга, где ядра RO4003C служат ключевыми диэлектрическими слоями для обеспечения отличной целостности сигнала,и препрег RO4450F действует как связующая среда между слоями, работая в сочетании с медной фольгой для формирования стабильной и высокопроизводительной многослойной структуры.

Подробная информация о ПКБ

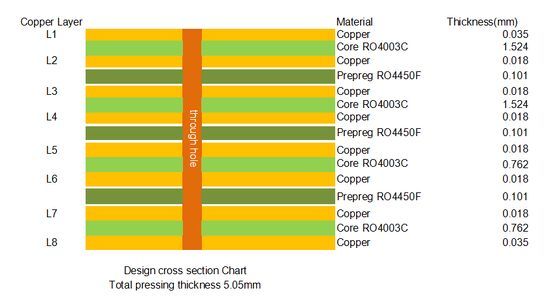

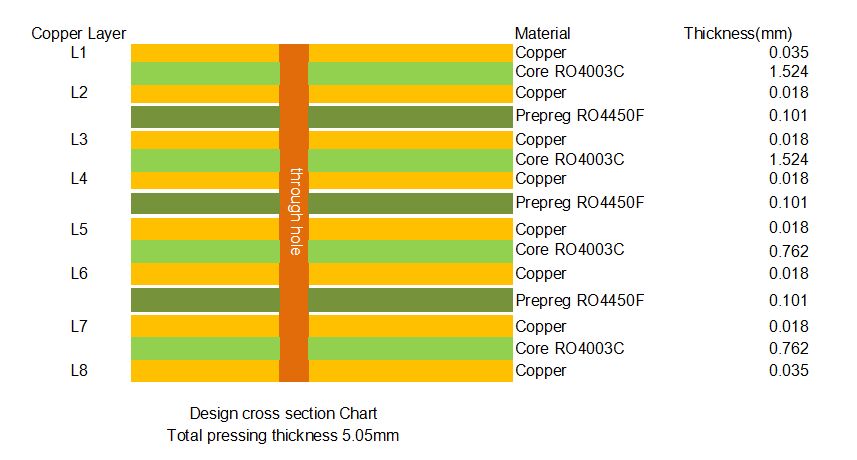

ПХБ-накопление

RO4003C Руководящие принципы обработки многослойной доски

Хранение

Полностью покрытые ламинатами RO4003C следует хранить при комнатной температуре (в диапазоне 50- 90°F/ 10-32°C). It is advisable to implement a first-in-first-out inventory management system and establish a method to track material lot numbers throughout the PWB manufacturing process and the delivery of finished circuitsЭта практика помогает поддерживать стабильность производительности RO4003C и обеспечивает прослеживаемость качества обработки.

Подготовка внутреннего слоя

Инструментация

Ламинаты RO4003C совместимы с различными системами инструментов с застежками и без застежек.и прокол перед или после проколки зависит от возможностей и предпочтений завода по производству цепейВ большинстве случаев для удовлетворения требований достаточны слитные булавки, формат многолинейного инструмента и послегравирование,эффективное обеспечение точности выравнивания внутренних слоев многослойных пластин RO4003C и минимизация ошибок обработки.

Подготовка поверхности для фоторезистентной обработки и резки меди

Поверхностная подготовка меди для фотоизображения может быть достигнута с помощью химических или механических процессов, в зависимости от толщины ядра RO4003C.Для получения более тонких ядер RO4003C следует использовать химический процесс, включающий очистку, микроэтировка, промывка водой и сушка для предотвращения механического повреждения материала ядра.которые эффективно удаляют поверхностные загрязнители и повышают фоторезистентность.

Материалы RO4003C совместимы с большинством жидких и сухих фоторезисторов пленки.снижение затрат на модификацию оборудования и повышение эффективности обработки многослойных пластин RO4003C.

Обработка оксидом

Ядра RO4003C могут подвергаться любому процессу обработки оксида меди или оксида в качестве альтернативы для подготовки к многослойному склеиванию.Оптимальный метод обработки, как правило, рекомендуется в руководствах, предоставленных с выбранной препрег- или клеевой системой.Правильная обработка оксидом повышает прочность межслойной связки многослойных пластин RO4003C и обеспечивает их надежность.

Многослойное соединение

Ламинат RO4003C совместим со многими термоустойчивыми и термопластичными клеевыми системами.Рекомендуется обращаться к руководству по системе клея для параметров цикла связывания (например, температуры, давление и длительность) для обеспечения того, чтобы качество склеивания многослойных досок RO4003C соответствовало требованиям и чтобы избежать дефектов, таких как деламинация.

Смысл бурения

Standard entry materials (aluminum or thin pressed phenolic) and exit materials (pressed phenolic or fiber board) can be used when drilling RO4003C cores or bonded RO4003C assemblies in single-layer or multi-layer stacksВыбор подходящих материалов для ввода и вывода уменьшает износ сверла, улучшает качество стенки отверстия досок RO4003C и предотвращает высыпания и другие дефекты на входах и выходах отверстий.
