TLX-8 PCB с иммерсионным золотом, 2-слойная, 30mil, ламинат, ВЧ печатная плата

МОК:	1 шт.
цена:	USD9.99-99.99
Стандартная упаковка:	Вакуумные пакеты+коробки
Срок доставки:	8-9 рабочих дней
Способ оплаты:	Т/Т
Пропускная способность:	5000ПК в месяц

Подробности Информация

Описание продукта

Подробная информация

Место происхождения

Китай

Фирменное наименование

Bicheng

Сертификация

UL, ISO9001, IATF16949

Номер модели

БИК-470.В1.0

Базовый материал:

Таконик TLX-8

Количество слоев:

2 слоя

Толщина печатной платы:

30 миллилитров

Размер печатной платы:

40,5 мм х 70,6 мм на единицу

Паяльная маска:

Шелкография:

Медная масса:

1 унция (эквивалент 1,4 мил) для внешних слоев

Поверхностная обработка:

Погружение Золото

Выделить:

2-слойная радиочастотная печатная плата

Погруженная Золотая Радиочастотная плата

30mil ламинатная печатная плата

Описание продукта

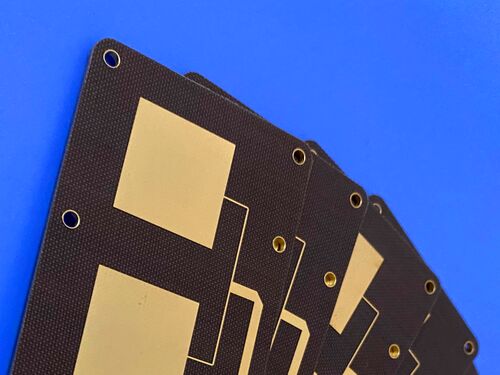

Это высокопроизводительная 2-слойная жесткая печатная плата (ПП), изготовленная из высокочастотного ламината TLX-8 толщиной 30 мил (0,762 мм), с медным покрытием 1 унция, финишным покрытием иммерсионным золотом, без паяльной маски или шелкографии (без масла, без текста). Эта ПП использует превосходные электрические и механические свойства TLX-8, что делает ее подходящей для различных высокочастотных применений, требующих стабильной производительности и надежной структурной целостности.

ПП Спецификация

Пункт	Спецификации
Базовый материал	Высокочастотный ламинат TLX-8
Количество слоев	2 слоя (двусторонняя ПП)
Размеры платы	40,5 мм x 70,6 мм на единицу, всего 1 шт.
Толщина готовой платы	30 мил (0,762 мм)
Готовый вес меди	1 унция
Финишное покрытие	Иммерсионное золото
Верхняя/нижняя паяльная маска	Не применено (без масла)
Верхняя/нижняя шелкография	Не применено (без текста)

Структура ПП

Слой	Описание	Толщина
1	Медный слой 1 (верхний внешний)	35 мкм (1 унция)
-	Субстрат TLX-8	30 мил (0,762 мм)
2	Медный слой 2 (нижний внешний)	35 мкм (1 унция)

TLX-8 PCB с иммерсионным золотом, 2-слойная, 30mil, ламинат, ВЧ печатная плата 0

Введение в материал TLX-8

TLX-8 — это высокопроизводительный высокочастотный ламинат, разработанный для требовательных РЧ, микроволновых и высокоскоростных цифровых приложений. Он обладает превосходными диэлектрическими свойствами, низким коэффициентом рассеяния и превосходной механической стабильностью, что делает его идеальным для применений, требующих минимальных потерь сигнала, надежной тепловой производительности и стабильной размерной стабильности. Материал совместим со стандартными процессами изготовления ПП, обеспечивая простоту производства при сохранении высоких стандартов производительности.

Свойства материала TLX-8

Свойства	Условия	Типичное значение	Единица измерения	Метод испытания
Диэлектрическая проницаемость	@ 10 ГГц	2,55 ± 0,04	-	IPC-650 2.5.5.3
Коэффициент рассеяния	@ 10 ГГц	0,0018	-	IPC-650 2.5.5.5.1
Дегазация - % TML	4 часа при 257 °F при ≤ 5 x 10⁻⁵ Торр	0,03	%	ASTM E 595
Дегазация - % CVCM	4 часа при 257 °F при ≤ 5 x 10⁻⁵ Торр	0,00	%	ASTM E 595
Дегазация - % WVR	4 часа при 257 °F при ≤ 5 x 10⁻⁵ Торр	0,01	%	ASTM E 595
Поверхностное удельное сопротивление (при повышенной температуре)	-	6,605 x 10⁸	МОм	IPC-650 2.5.17.1 Раздел 5.2.1
Поверхностное удельное сопротивление (при влажности)	-	3,550 x 10⁶	МОм	IPC-650 2.5.17.1 Раздел 5.2.1
Объемное удельное сопротивление (при повышенной температуре)	-	1,110 x 10¹⁰	МОм/см	IPC-650 2.5.17.1 Раздел 5.2.1
Объемное удельное сопротивление (при влажности)	-	1,046 x 10¹⁰	МОм/см	IPC-650 2.5.17.1 Раздел 5.2.1
Размерная стабильность (MD, после отжига)	-	0,06	мм/м (мил/дюйм)	IPC-650 2.4.39 Раздел 5.4
Размерная стабильность (CD, после отжига)	-	0,08	мм/м (мил/дюйм)	IPC-650 2.4.39 Раздел 5.4
Размерная стабильность (MD, термическое воздействие)	-	0,09	мм/м (мил/дюйм)	IPC-650 2.4.39 Раздел 5.5
Размерная стабильность (CD, термическое воздействие)	-	0,10	мм/м (мил/дюйм)	IPC-650 2.4.39 Раздел 5.5
Теплопроводность	-	0,19	Вт/(м*К)	ASTM F433/ASTM 1530-06
КЛТР (25-260 °C) - X	-	21	ppm/°C	IPC-650 2.4.41/ASTM D 3386
КЛТР (25-260 °C) - Y	-	23	ppm/°C	IPC-650 2.4.41/ASTM D 3386
КЛТР (25-260 °C) - Z	-	215	ppm/°C	IPC-650 2.4.41/ASTM D 3386
Td (потеря веса 2%)	-	535	°C	IPC-650 2.4.24.6 (TGA)
Td (потеря веса 5%)	-	553	°C	IPC-650 2.4.24.6 (TGA)
Прочность на отслаивание (1 унция ED, термическое воздействие)	-	2,63 (15)	Н/мм (фунт/дюйм)	IPC-650 2.4.8 Раздел 5.2.2
Прочность на отслаивание (1 унция RTF)	-	2,98 (17)	Н/мм² (кпси)	-
Прочность на отслаивание (½ унции ED, повышенная температура)	-	2,45 (14)	Н/мм² (кпси)	IPC-650 2.4.8.3
Прочность на отслаивание (½ унции ED, термическое воздействие)	-	1,93 (11)	Н/мм² (кпси)	IPC-650 2.4.8 Раздел 5.2.2
Прочность на отслаивание (1 унция, прокатанная)	-	2,28 (13)	Н/мм² (кпси)	-
Модуль Юнга (MD, ASTM D 902)	-	6 757 (980)	Н/мм² (psi)	ASTM D 902
Модуль Юнга (CD, ASTM D 902)	-	8 274 (1 200)	Н/мм² (psi)	ASTM D 902
Модуль Юнга (MD, ASTM D 3039)	-	11 238 (1 630)	Н/мм² (psi)	ASTM D 3039
Влагопоглощение	-	0,02	%	IPC-650 2.6.2.1
Диэлектрическая прочность	-	> 45	кВ	IPC-650 2.5.6
Класс пожарной опасности	-	V-0	-	UL-94

Типичные области применения ПП TLX-8

- РЧ и микроволновое коммуникационное оборудование

- Высокоскоростные цифровые схемы

- Измерительные и испытательные приборы

- Аэрокосмические и оборонные электронные системы

- Компоненты спутниковой связи

- Радиолокационные и навигационные системы

- Устройства беспроводной связи

Трассировка, Стандарт качества и доступностьТрассировка для данной ПП предоставляется в формате Gerber RS-274-X, отраслевом стандарте для производства ПП, обеспечивающем бесшовную совместимость с основным производственным оборудованием и программным обеспечением для проектирования. ПП соответствует признанным отраслевым стандартам, гарантируя стабильную электрическую производительность, надежное качество производства и соответствие требованиям для высокочастотных применений. Кроме того, эта ПП доступна по всему миру, удовлетворяя потребности международных клиентов и проектов высокочастотных схем в глобальном масштабе.

Заключение

Благодаря превосходным диэлектрическим свойствам, минимальным потерям сигнала, превосходной термической стабильности и механической надежности. Эта ПП TLX-8 стала оптимальным выбором для профессионалов и проектных групп, занимающихся РЧ-связью, микроволновыми системами, высокоскоростными цифровыми схемами, аэрокосмической и оборонной электроникой, спутниковой связью, радиолокацией, навигацией и секторами беспроводной связи, которые требуют высокопроизводительных и стабильных высокочастотных схемотехнических решений.

TLX-8 PCB с иммерсионным золотом, 2-слойная, 30mil, ламинат, ВЧ печатная плата 1
