Материал печатной платы TLX-8, высокочастотные ламинаты, фольгированные листовые материалы

МОК:	1 шт.
цена:	USD9.99-99.99
Стандартная упаковка:	Вакуумные пакеты+коробки
Срок доставки:	8-9 рабочих дней
Способ оплаты:	Т/Т
Пропускная способность:	5000ПК в месяц

Подробности Информация

Описание продукта

Подробная информация

Место происхождения

Китай

Фирменное наименование

Bicheng

Сертификация

UL, ISO9001, IATF16949

Номер модели

БИК-332.В1.0

Номер детали:

TLX-8

Толщина ламината:

0,064–6,35 мм

Размер ламината:

12 x 18 305 x 457 24 x 36 610 x 914 16 x 18 406 x 457 18 x 48 457 x 1220 18 x 24 457 x 610 36 x 48 9

Медная масса:

0,5 унции. (18 мкм) 1 унция. (35 мкм)

Выделить:

Высокочастотные ламинаты TLX-8 для печатных плат

Медное облицовочное полотно с гарантией

высокочастотные ламинированные материалы

Описание продукта

TLX-8 обеспечивает стабильную и надежную производительность в широком спектре RF-приложений.с несколькими толщинами и вариантами медной облицовки, что делает его особенно подходящим для микроволновых конструкций с низким количеством слоев.

Как ламинат из стекловолокна из ПТФЕ, TLX-8 идеально подходит для использования в радиолокационных системах, мобильных коммуникациях, микроволновом испытательном оборудовании, устройствах передачи и различных радиочастотных компонентах.Он служит надежной рабочей лошадью в отрасли микроволновых микроволновых подложки, с арматурами из стекловолокна, обеспечивающими критическую механическую стабильность в сложных условиях, включая:

- Противоположность ползучести для ПВБ, установленных в корпусах, подверженных интенсивным вибрациям во время запуска в космос
- Выносливость в высокотемпературных двигательных модулях
- Толерантность к радиации в космических приложениях (см. базу данных НАСА о материалах с низким уровнем выбросов газов)
- Устойчивость к экстремальным морским условиям для морских антенных систем
- Устойчивая производительность при широких колебаниях температуры в воздушных высотомерах

Широкий диапазон диэлектрической константы материала позволяет эффективно производить сцепляющие устройства, разделители, комбинаторы, усилители, антенны и другие критические компоненты.

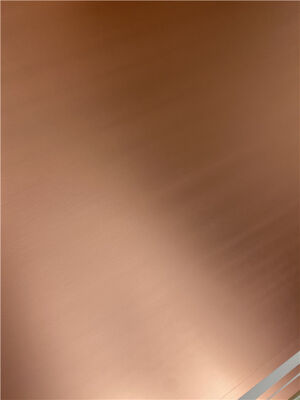

Материал печатной платы TLX-8, высокочастотные ламинаты, фольгированные листовые материалы 0

Преимущества
- Отличная производительность ПИМ в ПХБ (измеряется ниже -160 дБc)
- превосходные механические и тепловые свойства
- Низкая и стабильная диэлектрическая постоянная
- Отличная стабильность измерений
- Минимальное поглощение влаги
- Строго контролируемый DK для постоянной производительности
- Низкий коэффициент рассеивания (DF)
- UL 94 V-0 степень воспламеняемости
- Оптимизировано для микроволновых устройств с низким количеством слоев

Заявления
- Антенны
- смесители, разделители, фильтры и комбинаторы
- Пассивные радиочастотные компоненты

Диэлектрическая толщина
Дюйма		мм
0.0025 - 0.250		0.064 - 6.35
Доступный размер листае
Дюйма	мм	Дюйма	мм
12 x 18	305 x 457	24 x 36	610 x 914
16 x 18	406 x 457	18 х 48	457 умножить на 1,220
18 x 24	457 x 610	36 х 48	914 на 1,220
16 x 36	406 x 914

Свойства	Условия	Типичная стоимость	Единица	Метод испытания
Электрические свойства
Диэлектрическая постоянная	@ 10 ГГц	20,55 ± 0.04	-	IPC-650 2.5.5.3
Фактор рассеивания	@ 10 ГГц	0.0018	-	IPC-650 2.5.5.5.1
Выброс газов	% TML4 H 257 °F @ ≤5×10−5 Torr	0.03	%	ASTM E 595
	% CVCM	0.00	%
	% WVR	0.01	%
Сопротивляемость поверхности	Повышенная температура.	6.605×108	Мом.	IPC-650 2.5.17.1 сек.5.2.1
	Кондиционер.	3.550×106	Мом.	IPC-650 2.5.17.1 сек.5.2.1
Сопротивляемость объема	Повышенная температура.	1.110×1010	Мом·см	IPC-650 2.5.17.1 сек.5.2.1
	Кондиционер.	1.046×1010	Мом·см	IPC-650 2.5.17.1 сек.5.2.1
Диэлектрический разрыв		>45	kV	IPC-650 2.5.6
Размерная стабильность
Размерная стабильность	МД после выпечки	0.06	мм/м (мл/дюйм)	IPC-650 2.4.39 сек.5.4
	CD после выпечки	0.08	мм/м (мл/дюйм)
	МД Тепловое напряжение	0.09	мм/м (мл/дюйм)	IPC-650 2.4.39 сек.5.5
	CD Тепловое напряжение	0.10	мм/м (мл/дюйм)
Тепловые свойства
Теплопроводность		0.19	W/(m·K)	ASTM F433 / ASTM 1530-06
CTE (25 ≈ 260 °C)	X	21	ppm/°C	IPC-650 2.4.41 / ASTM D 3386
	Y	23	ppm/°C
	Z	215	ppm/°C
Td	2% потеря веса	535	°C	IPC-650 2.4.24.6 (TGA)
	5% потеря веса	553	°C
Механические свойства
Прочность очистки	1 унция ED (тепловой стресс)	2.63 (15)	Н/мм (фунты/дюйм)	IPC-650 2.40,8 сек.5.2.2
	1 унция.	2.98 (17)	N/mm2 (kpsi)
	1⁄2 унции ED (высокая температура)	2.45 (14)	N/mm2 (kpsi)	IPC-650 2.4.8.3
	ЭД (тепловой стресс)	1.93 (11)	N/mm2 (kpsi)	IPC-650 2.40,8 сек.5.2.2
	1 унция проката	2.28 (13)	N/mm2 (kpsi)
Модуль молодого	МД	6,757 (980)	N/mm2 (psi)	ASTM D 902
	Диск	8,274 (1,200)	N/mm2 (psi)
	МД	11,238 (1,630)	N/mm2 (psi)	ASTM D 3039
Химические/физические свойства
Поглощение влаги		0.02	%	IPC-650 2.6.2.1
Уровень воспламеняемости		V-0	-	UL-94
