F4BM275 Подложка высокочастотные ламинированные материалы медно-пластированный лист

МОК:	1 шт.
цена:	USD9.99-99.99
Стандартная упаковка:	Вакуумные пакеты+коробки
Срок доставки:	8-9 рабочих дней
Способ оплаты:	Т/Т
Пропускная способность:	5000ПК в месяц

Подробности Информация

Описание продукта

Подробная информация

Место происхождения

Китай

Фирменное наименование

Bicheng

Сертификация

UL, ISO9001, IATF16949

Номер модели

БИК-332.В1.0

Номер детали:

F4BM275

Толщина ламината:

0,2–12 мм

Размер ламината:

460х610мм, 500х600мм, 850х1200мм, 914х1220мм, 1000х1200мм, 300х250мм, 350х380мм, 500х500мм, 840х840м

Медная масса:

0,5 унции (0,018 мм); 1 унция (0,035 мм); 1,5 унции (0,05 мм); 2 унции (0,07 мм);

Выделить:

высокочастотный медьсодержащий ламинат

Ламинат субстрата F4BM275

Медное облицовочное полотно с гарантией

Описание продукта

F4BM275 изготавливается с помощью научно разработанных и строго контролируемых процессов ламинирования с использованием стеклянной ткани, политетрафторэтиленовой смолы и пленки из ПТФЕ.Ее электрическая производительность представляет собой определенное улучшение по сравнению с F4B, в основном отражается в более широком диапазоне диэлектрической постоянной, меньших диэлектрических потерях, повышенных значениях сопротивления изоляции и повышенной стабильности производительности.Этот продукт может эффективно заменить аналогичные зарубежные продукты.

F4BM и F4BME имеют один и тот же диэлектрический слой, но отличаются использованием медной фольги: F4BM использует медную фольгу ED и подходит для применений без требований PIM (пассивная интермодуляция);F4BME использует реверсивно обработанную фольгу из меди RTF, предлагающую отличную производительность PIM, более точное управление цепью и более низкую потерю проводников.

Как F4BM, так и F4BME достигают точного контроля диэлектрической постоянной путем регулирования соотношения между смолой из ПТФЕ и стеклянной тканью.Эта формула достигает низких потерь, одновременно повышая размерную стабильность материалаБолее высокая диэлектрическая константа соответствует более высокому соотношению стекловолокна, что приводит к лучшей стабильности измерений, более низкому коэффициенту теплового расширения,и улучшенные характеристики температурного дрейфа, хотя и с небольшим увеличением диэлектрических потерь.

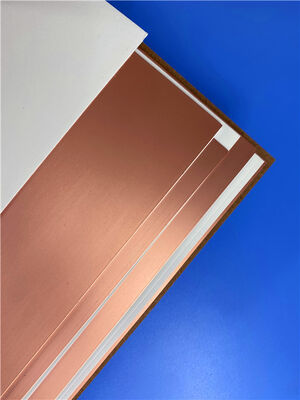

F4BM275 Подложка высокочастотные ламинированные материалы медно-пластированный лист 0

Характеристики продукта

DK2.17 ¢3 является необязательным, и DK может быть настроен
Низкие потери
F4BME с RTF медной фольгой обеспечивает отличную производительность PIM
Различные размеры для экономии затрат
Устойчивость к радиации и низкий уровень выбросов газов
Коммерциализированный, массовый и экономически эффективный

Типичные применения

Микроволновка, радиочастота, радар
Фазовые сдвигатели, пассивные компоненты
Дивиденры, соединители, комбинаторы питания
Сети питания, антенны фазового массива
Спутниковые связи, антенны базовых станций

Технические параметры продукта				Модель продукта и таблица данных
Характеристики продукта		Условия испытания	Единица	F4BM275
Диэлектрическая постоянная (типичная)		10 ГГц	/	2.75
Диэлектрическая постоянная толерантность		/	/	±0.05
Тангенс потери (типичный)		10 ГГц	/	0.0015
Тангенс потери (типичный)		20 ГГц	/	0.0021
Диэлектрический постоянный температурный коэффициент		-55°С-150°С	PPM/°C	-92
Прочность очистки		1 OZ F4BM	Н/мм	>1.8
Прочность очистки		1 OZ F4BME	Н/мм	>1.6
Сопротивляемость объема		Стандартное состояние	MΩ.cm	≥ 6 × 10^6
Сопротивляемость поверхности		Стандартное состояние	MΩ	≥1×10^6
Электрическая прочность (направление Z)		5 КВт, 500 В/с	КВ/мм	>28
Напряжение отключения (XY направление)		5 КВт, 500 В/с	КВ	>35
Коэффициент теплового расширения	XY направление	-55°C до 288°C	ppm/oC	14, 16
Коэффициент теплового расширения	Направление Z	-55°C до 288°C	ppm/oC	112
Тепловое напряжение		260°C, 10 с,3 раза		Без деламинирования
Поглощение воды		20±2°C, 24 часа	%	≤ 0.08
Плотность		Температура в помещении	g/cm3	2.28
Долгосрочная рабочая температура		Высоко-низкотемпературная камера	°C	-55+260
Теплопроводность		Направление Z	W/(M.K)	0.38
PIM		Применяется только для F4BME	dBc	≤159
Возгораемость		/	UL-94	V-0
Состав материала		/	/	ПТФЕ, стекловолокнистые ткани F4BM в сочетании с медным фольгой ED, F4BME в сочетании с медным фольгой с обратной обработкой (RTF).

F4BM275 Подложка высокочастотные ламинированные материалы медно-пластированный лист 1
