4-слойный высокочастотный гибридный ПКБ на RT duroid 5880 и FR-4

Это 4-слойный высокочастотныйгибридная печатная платаиспользует композитную подложку, сочетающую RT/duroid 5880 и высокий Tg FR4, которая идеально сочетает в себе превосходные высокочастотные характеристики и экономическую эффективность. Изготовленный в строгом соответствии со стандартами IPC-3, он отличается точным структурным контролем и надежным качеством процесса, оснащен технологией пазов с контролируемой глубиной и высококачественным медным покрытием, что делает его подходящим для сценариев передачи высокочастотных сигналов, требующих стабильности и точности.

печатная платаТехнические характеристики

Структура стека печатной платы (сверху вниз)

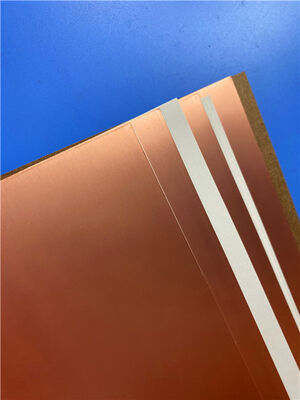

Введение в субстрат RT/duroid 5880

RT/duroid 5880 — это композитный материал из ПТФЭ, армированный стеклянным микроволокном, специально разработанный для требовательных применений в полосковых и микрополосковых схемах. Его хаотично ориентированные микроволокна обеспечивают исключительную однородность диэлектрической проницаемости, которая одинакова от панели к панели и остается стабильной в широком диапазоне частот. Благодаря низкому коэффициенту рассеяния его можно применять в Ku-диапазоне и выше. Материал легко режется, сдвигается и подвергается механической обработке, а также устойчив ко всем растворителям и реагентам (горячим или холодным), обычно используемым в процессах травления и нанесения покрытия на печатные платы. Это идеальная высокочастотная подложка для сценариев, требующих стабильных электрических характеристик.

Ключевые особенности

-Самые низкие электрические потери среди армированных материалов из ПТФЭ.

-Низкое поглощение влаги, обеспечивающее стабильную работу в различных средах.

-Изотропный, с одинаковыми физическими и электрическими свойствами во всех направлениях.

-Равномерные электрические свойства в широком диапазоне частот.

-Отличная химическая стойкость, совместимость с обычными реагентами для обработки печатных плат.

Области применения

• Широкополосные антенны коммерческих авиакомпаний
• Микрополосковые и полосковые схемы
• Применение миллиметровых волн
• Радарные системы
• Системы наведения ракет
• Цифровые радиоантенны «точка-точка»

Точки обработки

Обработка поверхности: после травления защитите шероховатость поверхности диэлектрика, чтобы улучшить сцепление внутреннего слоя; поверхность из чистого ПТФЭ требует обработки натрием или плазменной обработки для улучшения адгезии.

Очистка и сушка: перед фрезерованием убедитесь, что поверхность доски чистая и сухая; избегайте механической чистки щеткой, чтобы предотвратить повреждение поверхности.

Обработка поверхности меди: выберите соответствующую обработку внутренней поверхности меди (например, окисление) в соответствии с типом препрега, следуя рекомендациям по обработке многослойных плат из ПТФЭ.

Обрабатываемость: легко режется, сдвигается и обрабатывается на станке, совместим со стандартным оборудованием для обработки печатных плат, но требует контроля параметров обработки для обеспечения стабильности размеров.

Введение в слот с контролируемой глубиной

Определение

Прорезь с контролируемой глубиной — это специальная технология обработки печатных плат, которая включает в себя фрезеровку прорези определенной глубины на поверхности платы без проникновения на всю толщину платы. Он в основном используется для удовлетворения требований к сборке компонентов, предотвращения помех сигналов или реализации специальной конструкции, гарантирующей идеальное согласование печатной платы с другими компонентами электронного устройства.

Требования к обработке

Допуск по глубине: строго контролируется в пределах ±0,05 мм, с обратной связью по лазерной локации в реальном времени для обеспечения точности.

Угол стенки паза: поддерживается на уровне 85–90° посредством механического фрезерования, что обеспечивает ровность и гладкость стенки паза, что соответствует требованиям сборки и передачи сигнала.

Точность обработки: требуется высокоточное фрезерное оборудование, чтобы избежать заусенцев на кромках пазов, неравномерной глубины и других дефектов, влияющих на производительность продукта.

Значение приложения

Технология пазов с контролируемой глубиной эффективно решает проблему помех при сборке компонентов и перекрестных помех в высокочастотных печатных платах. Он обеспечивает компактную структуру печатной платы, улучшает интеграцию устройства и в то же время сохраняет структурную прочность платы, обеспечивая стабильность и надежность продукта при длительной эксплуатации.
