Материал ПКБ CLTE-MW высокочастотные ламинированные материалы медно-пластированный лист

продукты

Ламинированные материалы из меди

Свяжитесь с нами

Ms. Ivy Deng

sales10@bichengpcb.com

86-755-27374847

Свяжитесь сейчас

Материал ПКБ CLTE-MW высокочастотные ламинированные материалы медно-пластированный лист

МОК:	1 шт.
цена:	USD9.99-99.99
Стандартная упаковка:	Вакуумные пакеты+коробки
Срок доставки:	8-9 рабочих дней
Способ оплаты:	Т/Т
Пропускная способность:	5000ПК в месяц

Подробности Информация

Описание продукта

Подробная информация

Место происхождения

Китай

Фирменное наименование

Bicheng

Сертификация

UL, ISO9001, IATF16949

Номер модели

БИК-332.В1.0

Номер детали:

КЛТЭ-МВ

Толщина ламината:

0,003 дюйма (0,076 мм) ± 0,0005 дюйма 0,004 дюйма (0,102 мм) ± 0,0005 дюйма 0,005 дюйма (0,127 мм) ±

Размер ламината:

12 x 18 дюймов (305 x 457 мм) 24 x 18 дюймов (610 x 457 мм)

Медная масса:

Обратно обработанная электроосажденная медная фольга 1/2 унции. (18 мкм) 1 унция. (35 мкм) 2 унции.

Выделить:

КЛТЭ-МВ ПКБ высокочастотный ламинат

Листовой материал с медным покрытием для печатных плат

высокочастотные ламинированные материалы

Описание продукта

Ламинат CLTE-MW представляет собой керамически наполненный, изготовленный из стекла, усиленный композитный материал из ПТФЭ, разработанный для того, чтобы предложить конструкторам цепочек экономически эффективное, высокопроизводительное материальное решение.Эта уникальная ламинатная система особенно подходит для применений, где существуют ограничения толщины из-за физических или электрических требований.

С помощью семи доступных вариантов толщины от 3 до 10 миллиметров, CLTE-MWTM обеспечивает оптимальное расстояние между сигналом и землей для современных 5G и других моделей миллиметровых волн.Существует множество вариантов медной фольгиПо запросу также доступны варианты резистивной фольги и металлической пластины.

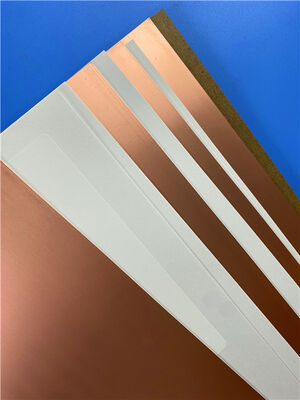

Материал ПКБ CLTE-MW высокочастотные ламинированные материалы медно-пластированный лист 0

Особенности и преимущества

Отличная размерная стабильность: критически важна для поддержания регистрации элементов малой схемы
Низкий X, Y и Z-оси CTE: обеспечивает надежную механическую производительность в условиях тепловой напряженности
Тангенс низкой потери: минимизирует потери цепи для повышения эффективности
Доступно в толщинах от 3 до 10 миллиметров: Подходит для очень высокочастотных приложений, требующих точного контроля импеданса

Типичные применения

Коммерческая связь и авионика
Военные и аэрокосмические приложения
Микроволновые сети питания
Фазочувствительные электронные структуры
Системы спутниковой связи
Пассивные компоненты (сцепки, фильтры и баллоны)

Свойства	Типичная стоимость	Объекты	Условия испытания	Метод испытания
Электрические свойства
Диэлектрическая постоянная (процесс)	20,94 ≈ 3,02 ± 0.04	–	23°C @ 50% RH, 10 ГГц	IPC TM-650 2.5.5.5
Диэлектрическая постоянная (конструкция)	3.03 ¢3.10	–	C-24/23/50, 8 ̊40 ГГц	Дифференциальная длина фазы микрополоски
Фактор рассеивания	0.0015	–	23°C @ 50% RH, 10 ГГц	IPC TM-650 2.5.5.5
Тепловой коэффициент диэлектрической постоянной	-35	ppm/°C	0 ̊100°С, 10 ГГц	IPC TM-650 2.5.5.5
Сопротивляемость объема	1.3×107	MΩ·cm	C96/35/90	IPC TM-650 2.5.17.1
Сопротивляемость поверхности	2.5×106	MΩ	C96/35/90	IPC TM-650 2.5.17.1
Диэлектрическая прочность	630	В/мл	–	IPC TM-650 2.5.6.2
Диэлектрический разрыв	44	kV	D-48/50	IPC TM-650 2.5.6
Сравнительный индекс отслеживания (CTI)	600	V	C-40/23/50	UL-746A, ASTM D6054
Тепловые свойства
Температура разложения (Td)	500	°C	2 часа @ 105°C, 5% потеря веса	IPC TM-650 2.3.40
CTE (ось х)	8	ppm/°C	-55°C до 288°C	IPC TM-650 2.4.41
CTE (ось y)	8	ppm/°C	-55°C до 288°C	IPC TM-650 2.4.41
CTE (ось z)	30	ppm/°C	–	IPC TM-650 2.4.24
Теплопроводность	0.42	W/(m·K)	Направление Z	ASTM D5470
Время до деламинирования (T288)	> 60	минуты	10 с @ 288°C	IPC TM-650 2.4.24.1
Механические свойства
Прочность кожуры меди	1.1 (6.0)	Н/мм (фунты/дюйм)	как получено, 35 мкм фольга	IPC TM-650 2.4.8
Прочность на изгибе (MD, CMD)	113, 99 (16.4, 14.4)	MPa (ksi)	25°C ± 3°C	ASTM D790
Прочность на тягу (MD, CMD)	83, 80 (12.0, 11.6)	MPa (ksi)	23°C @ 50% RH	АСТМ D3039/D3039-14
Модуль гибкости (MD, CMD)	6468, 6360 (938.1, 922.4)	MPa (ksi)	25°C ± 3°C	IPC TM-650 2.4.4
Размерная стабильность (MD, CMD)	0.22, 0.22	миллиметр/дюйм	после вырезки + выпечки	IPC-TM-650 2.4.39а
Физические и экологические свойства
Возгораемость	V-0	–	–	UL 94
Поглощение влаги	0.03	%	E1/105+D48/50	IPC TM-650 2.6.2.1
Плотность	2.1	g/cm3	C24/23/50	ASTM D792
Специфическая теплоемкость	0.93	J/g·K	2 часа при 105°C	АСТМ E2716
Выброс газов NASA (TML)	0.03	%	–	АСТМ E595
Выброс газов NASA (CVCM)	<0.01	%	–	АСТМ E595

Материал ПКБ CLTE-MW высокочастотные ламинированные материалы медно-пластированный лист 1
