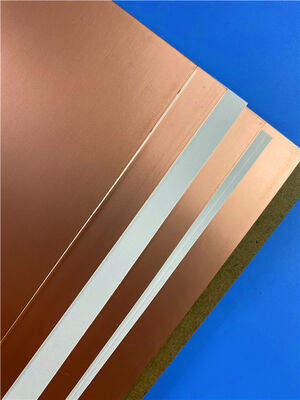

F4BTMS265 Субстрат высокочастотные ламинированные материалы

Серия F4BTMS — это обновленная версия серии F4BTM. Опираясь на своего предшественника, он совершает технологические прорывы в разработке материалов и производственных процессах. Материал включает значительное количество керамических наполнителей и армирован ультратонкой тонкой стеклотканью, что приводит к существенному улучшению свойств материала и расширению диапазона диэлектрической проницаемости. Будучи высоконадежным материалом аэрокосмического класса, он может эффективно заменить аналогичную зарубежную продукцию.

Этот материал, армированный небольшим количеством ультратонкой тонкой стеклоткани и смешанный с большим количеством равномерно диспергированной специальной нанокерамики и политетрафторэтиленовой смолы, сводит к минимуму эффект стекловолокна при распространении электромагнитных волн, снижает диэлектрические потери и повышает стабильность размеров. Он снижает анизотропию X/Y/Z материала, увеличивает используемую частоту, улучшает электрическую прочность и повышает теплопроводность. Материал также демонстрирует превосходный низкий коэффициент теплового расширения и стабильные диэлектрические температурные характеристики.

Серия F4BTMS стандартно оснащена низкопрофильной медной фольгой RTF, которая снижает потери в проводнике и обеспечивает превосходную прочность на отслаивание. Его можно комбинировать с медными или алюминиевыми основаниями.

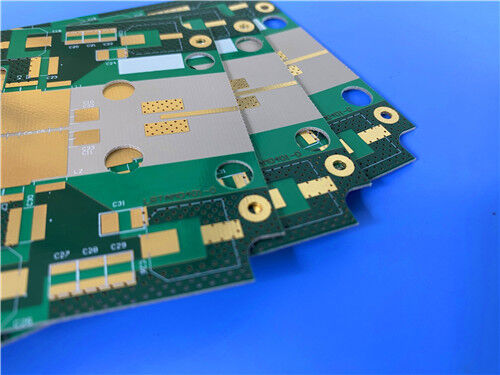

Печатные платы можно обрабатывать с использованием стандартных технологий обработки плат из ПТФЭ. Превосходные механические и физические свойства платы делают ее подходящей для многослойной, многослойной обработки и обработки объединительных плат. Он также демонстрирует превосходную обрабатываемость при обработке схем с плотными отверстиями и мелкими линиями.

Особенности продукта

• Жесткие допуски по диэлектрической проницаемости с превосходной стабильностью от партии к партии;
• Сверхнизкие диэлектрические потери;
• Поддерживает стабильную диэлектрическую проницаемость и низкие значения потерь на частотах до 40 ГГц, подходит для фазозависимых приложений;
• Отличные диэлектрическая проницаемость и температурные коэффициенты диэлектрических потерь, сохранение превосходной стабильности частоты и фазы в диапазоне от -55°C до 150°C;
• Отличная радиационная стойкость; сохраняет стабильные диэлектрические и физические свойства после воздействия высоких доз радиации.
• Низкая производительность дегазации; протестирован по стандартным методам на летучесть материалов в условиях вакуума, соответствует требованиям аэрокосмической вакуумной дегазации;
• Низкий коэффициент теплового расширения в направлениях X, Y и Z; обеспечивает термическую стабильность размеров и надежность сквозных отверстий покрытия;
• Улучшенная теплопроводность, подходит для приложений с более высокой мощностью;
• Отличная стабильность размеров;
• Низкое водопоглощение.

Типичные применения

• Аэрокосмическое оборудование, космическое и кабинное оборудование
• Микроволновые и радиочастотные применения
• Радар, военные радиолокационные системы
• Кормовые сети
• Фазочувствительные антенны, фазированные антенные решетки
• Спутниковая связь и т.д.
