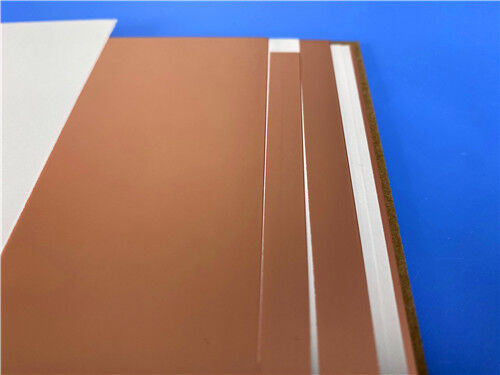

F4BM255 PCB Материал Высокочастотные Ламинаты Медьсодержащая Пластина

F4BM255 производится с использованием стеклоткани, политетрафторэтиленовой (ПТФЭ) смолы и ПТФЭ-пленки посредством научно разработанного процесса и строгих методов прессования. Его электрические характеристики улучшены по сравнению с F4B, что в основном отражается в более широком диапазоне диэлектрической проницаемости, более низких диэлектрических потерях, увеличенном сопротивлении изоляции и улучшенной стабильности, что делает его жизнеспособной альтернативой аналогичным международным продуктам.

F4BM и F4BME имеют одинаковый диэлектрический слой, но различаются используемой медной фольгой: F4BM сочетается с медной фольгой ED, подходящей для применений без требований к PIM.

F4BM и F4BME достигают точного контроля диэлектрической проницаемости путем регулировки соотношения между ПТФЭ и стеклотканью, обеспечивая низкие потери при одновременном повышении стабильности размеров материала. Более высокая диэлектрическая проницаемость соответствует более высокому соотношению стеклоткани, что приводит к лучшей стабильности размеров, более низкому коэффициенту теплового расширения (CTE), улучшенным характеристикам теплового дрейфа и относительно увеличенным диэлектрическим потерям.

Особенности продукта

• ДК выбирается в диапазоне от 2,17 до 3,0, доступны настраиваемые варианты ДК
• Низкие потери
• F4BME в сочетании с медной фольгой RTF для отличных характеристик PIM
• Разнообразные варианты размеров для экономической эффективности
• Радиационная стойкость, низкое газовыделение
• Коммерческая доступность, крупномасштабное производство, экономичность

Типичные области применения

• Микроволновые, ВЧ, радиолокационные системы
• Фазовращатели, пассивные компоненты
• Разветвители мощности, ответвители, сумматоры
• Сетевые фидеры, антенны с фазированной решеткой
• Спутниковая связь, антенны базовых станций
