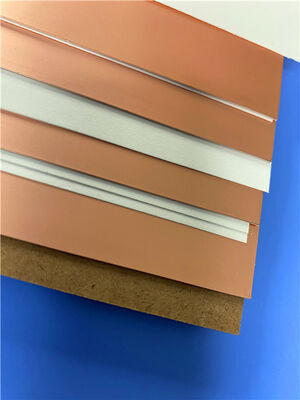

Rogers RO4725JXR Субстрат высокочастотные ламинированные материалы

Ламинаты класса RO4725JXR для антенн предлагают надежную, высокопроизводительную альтернативу традиционным материалам на основе ПТФЭ, сочетая превосходные электрические характеристики с улучшенной технологичностью.

Разработанные специально для антенных применений, ламинаты RO4725JXR обеспечивают точные электрические и механические свойства, необходимые разработчикам. Благодаря диэлектрической проницаемости (Dk) 2,55 и низкому тангенсу угла диэлектрических потерь (Df) всего 0,0022 при 2,5 ГГц (с использованием медной фольги LoPro® с обратной обработкой), эти материалы обеспечивают значительное усиление антенны при минимизации потерь сигнала. Кроме того, они демонстрируют исключительные низкие характеристики PIM, стабильно достигая значений ниже -160 дБц (испытано с сигналом 43 дБм, 1900 МГц).

В отличие от традиционных ламинатов на основе ПТФЭ, RO4725JXR не требует специальной подготовки металлизированных отверстий и полностью совместим с традиционными эпоксидными процессами и высокотемпературной бессвинцовой пайкой. Ламинирование легко достигается с использованием серии связующих материалов RO4400™ при 175°C. Специально разработанная система термореактивной смолы в материалах RO4700JXR предназначена для удовлетворения требовательных потребностей современных антенных конструкций, отличаясь температурой стеклования, превышающей 280°C (536°F). Эта высокая Tg обеспечивает низкий коэффициент теплового расширения по оси Z, превосходную надежность металлизированных отверстий и беспроблемную обработку бессвинцовыми припоями.

Особенности и преимущества

Ламинаты серии RO4700 – Диэлектрик с низкими потерями и фольгой с низким профилем
- Сниженный PIM для превосходной целостности сигнала
- Низкие вносимые потери для повышения эффективности
- RO4725JXR: Стабильная Dk 2,55

Уникальный наполнитель / закрытые микросферы
- Низкая плотность для снижения веса
- На 30% легче материалов ПТФЭ/стекло

Низкий CTE по оси Z (<30 ppm°C) & High Tg (>280°C)
- Гибкость проектирования для сложных архитектур
- Совместимость с автоматизированными процессами сборки

Низкий TCDk (<40 ppm/°C)
- Стабильная работа схемы при изменении температуры

Специально разработанная система термореактивной смолы
- Низкий TCDk для стабильной электрической производительности
- Точный контроль Dk 2,55
- Простота изготовления стандартными процессами
- Возможность надежной обработки PTH

Экологичность
- Совместимость с бессвинцовыми процессами
- Соответствие RoHS

Типичные области применения
- Антенны базовых станций сотовой связи
