TLX-6 Ламминаты высокочастотные для подложки с медным покрытием

МОК:	1 шт.
цена:	USD9.99-99.99
Стандартная упаковка:	Вакуумные пакеты+коробки
Срок доставки:	8-9 рабочих дней
Способ оплаты:	Т/Т
Пропускная способность:	5000ПК в месяц

Подробности Информация

Описание продукта

Подробная информация

Место происхождения

Китай

Фирменное наименование

Bicheng

Сертификация

UL, ISO9001, IATF16949

Номер модели

БИК-332.В1.0

Номер детали:

TLX-6

Толщина ламината:

0,089–6,35 мм

Размер ламината:

12 х 18 дюймов, 304 х 457 мм; 16 х 18 дюймов, 406 х 457 мм; 18 х 24 дюйма, 457 х 610 мм; 16 х 36 дюй

Медная масса:

0,5 унции (0,018 мм); 1 унция (0,035 мм)

Выделить:

высокочастотные ламинированные материалы TLX-6

Ламинатные листы

покрытые медием

Описание продукта

TLX-6 — это ламинат из стеклоткани с ПТФЭ с диэлектрической проницаемостью (Dk) 2,65, доступный в различных толщинах и вариантах медного покрытия. Разработанный для микроволновых устройств с малым количеством слоев, он обеспечивает надежную основу для ВЧ-схем в радарах, мобильной связи, испытательном оборудовании и передающих устройствах.

Являясь проверенным рабочим инструментом в микроволновой промышленности, конструкция из стеклоткани TLX-6 обеспечивает критическое механическое усиление для надежной работы в экстремальных условиях — от высоковибрационных космических запусков и высокотемпературных модулей двигателей до подверженных радиации космических применений, агрессивных морских сред и высотомеров, работающих в условиях широких температурных колебаний.

Его универсальные диэлектрические свойства позволяют эффективно производить ключевые компоненты, такие как ответвители, делители, сумматоры и антенны.

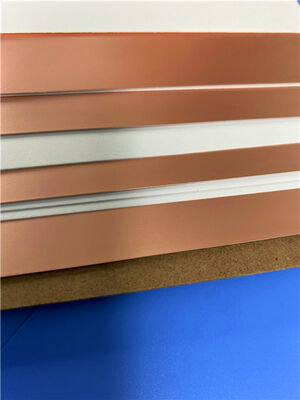

TLX-6 Ламминаты высокочастотные для подложки с медным покрытием 0

Ключевые преимущества:

Исключительные характеристики PIM (обычно ниже -160 дБк)
Отличные механические и термические свойства
Низкая, стабильная и строго контролируемая Dk
Стабильность размеров при низком влагопоглощении
Низкий коэффициент диэлектрических потерь (Df)
Сертификация UL 94 V-0
Оптимизирован для конструкций с малым количеством слоев

Типичные области применения

Антенны
Смесители, делители, фильтры и сумматоры
Пассивные ВЧ-компоненты

Обозначение	Dk	Толщина диэлектрика Дюймы мм
TLX-0	2,45 ± 0,04	0,0050 - 0,250	0,127 - 6,35
TLX-9	2,50 ± 0,04	0,0020 - 0,250	0,05 - 6,35
TLX-8	2,55 ± 0,04	0,0025 - 0,250	0,064 - 6,35
TLX-7	2,60 ± 0,04	0,0035 - 0,250	0,089 - 6,35
TLX-6	2,65 ± 0,04	0,0035 - 0,250	0,089 - 6,35

Доступные размеры листов Дюймы / мм
12 x 18	304 x 457
16 x 18	406 x 457
18 x 24	457 x 610
16 x 36	406 x 914
24 x 36	610 x 914
18 x 48	457 x 1220
36 x 48	914 x 1220
