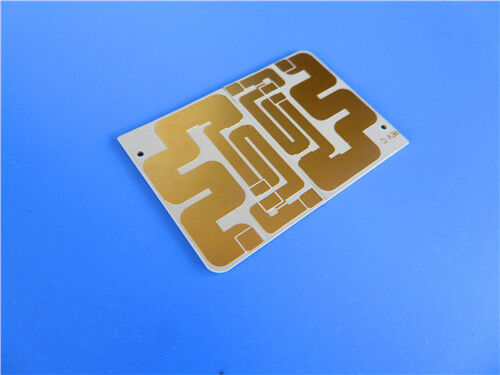

Это двухслойная жесткая печатная плата (PCB), изготовленная с использованиемTSM-DS3√ керамически заполненный армированный материал, содержащий примерно 5% стекловолокна, с поверхностной отделкой Immersion Gold.дополненная готовой доской толщиной 00,6 мм и толщина покрытия 20 мкм, что способствует стабильной производительности и точному производству, предназначенному для высокопроизводительных электронных приложений.
Спецификации ПХБ
| Спецификации |
Подробная информация |
| Базовый материал |
TSM-DS3 |
| Количество слоев |
Двухслойные |
| Размеры доски |
96 мм х 130 мм на единицу, с допустимым допустимым значениями +/- 0,15 мм |
| Минимальное количество следов/пространства |
6/5 мл |
| Минимальный размер отверстия |
0.25 мм |
| Слепые проемы |
Не включается |
| Толщина готовой доски |
0.6 мм |
| Конечная масса Cu |
1 унция (1,4 мл) для внешних слоев |
| через толщину покрытия |
20 мкм |
| Окончание поверхности |
Золото погружения |
| Высокий шелковой экран |
Белый |
| Нижняя шелковая экрана |
Не применяется |
| Верхняя маска |
Зеленый |
| Нижняя сварная маска |
Не применяется |
| Контроль качества |
100% электрическое испытание, проведенное до отгрузки |
ПХБ-накопление
Двухслойные жесткие печатные платы имеют следующую конфигурацию, перечисленную сверху вниз:
| Установка слоя |
Спецификация |
| Медь_слой_1 |
35 мкм |
| Базовый материал TSM-DS3 |
00,508 мм (20 мл) |
| Медь_слой_2 |
35 мкм |
Тип рисунка
Дизайн, предоставляемый для производства печатных плат, соответствует формату Gerber RS-274-X, отраслевому стандарту передачи данных по производству печатных плат.
Принятый стандарт
Эта печатная плата соответствует стандарту IPC-Class-2, широко признанному отраслевому эталону для печатных плат.что делает его подходящим для большинства коммерческих и промышленных приложений, требующих постоянных характеристик и умеренной надежности.
Доступность
Мы предоставляем надежные услуги логистики и доставки, чтобы обеспечить быструю доставку клиентам в разных странах и регионах,для размещения как небольших партий, так и больших объемов заказовДля региональных электронных предприятий, исследовательских учреждений или глобальных технологических компаний,Мы предоставляем постоянные поставки и профессиональную поддержку послепродажного обслуживания для удовлетворения различных требований рынка.
Введение в базовый материал TSM-DS3
TSM-DS3 представляет собой керамически заполненный армированный материал с чрезвычайно низким содержанием стекловолокна (примерно 5%), который работает наравне с эпоксидными материалами при изготовлении сложных многослойных материалов большого формата.В качестве теплоустойчивого, ведущее в отрасли ядро с низкими потерями (с коэффициентом рассеивания 0,0011 при 10 ГГц),может быть изготовлен с той же предсказуемостью и стабильностью, что и высококачественные эпоксидные материалы, усиленные стекловолокномРазработанный для высокопроизводительных приложений (с теплопроводностью 0,65 Вт/м*К), TSM-DS3 предназначен для провода тепла от других источников тепла в печатной панели проводки (PWB).Он также имеет очень низкие коэффициенты теплового расширения, что делает его подходящим для требовательных условий теплового цикла.
Основные особенности TSM-DS3
| Ключевые особенности |
Спецификации |
| Диэлектрическая постоянная (Dk) |
3.0 с узким допуском 0,05 при 10 ГГц/23°С |
| Фактор рассеивания |
0.0014 при 10 ГГц |
| Высокая теплопроводность (неокрашенная) |
00,65 Вт/МК |
| Поглощение влаги |
00,07%. |
| Коэффициент теплового расширения (CTE) |
10 ppm/°C (ось X), 16 ppm/°C (ось Y), 23 ppm/°C (ось Z) |
Основные преимущества
- Низкое содержание стекловолокна (около 5%)
-Устойчивость измерений, сравнимая с эпоксидными материалами
- позволяет производить крупноформатные ПХБ с высоким количеством слоев
- облегчает изготовление сложных ПХБ с высокой производительностью, стабильностью и предсказуемостью
- стабильная при температуре диэлектрическая постоянная (± 0,25%) в диапазоне от -30 до 120°C
- Совместима с резистивными фольгами
Типичные применения
- Сцепные устройства
- Антенны фазового массива
- Радарные манифолды
- Антенны ммВолн/Приложения в автомобильной промышленности
- Оборудование для бурения нефти
- Системы испытаний полупроводников/ATE
Заключение
Эта печатная пластина особенно подходит для профессионалов и организаций, работающих с соединителями, фазовыми антеннами и сопутствующими компонентами.а также научно-исследовательские учреждения и технологические предприятия, занимающиеся производством радарных коллекторов, мм-волновые антенны и оборудование для испытаний полупроводников.и гибкая поддержка заказов эффективно удовлетворяют специализированным потребностям в высокопроизводительных устройствах как региональных, так и глобальных электронных предприятий, и благодаря своим основным преимуществам, он служит надежным, высокопроизводительным решением для электронных приложений с высоким спросом.
