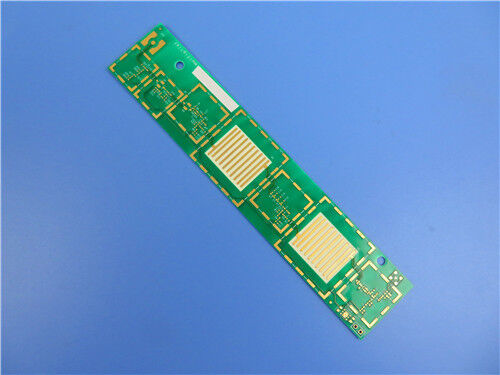

8-слойная гибридная печатная плата на основе материалов RO4350B и FR4 со слепыми переходными отверстиями

Этот 8-слойный гибридный высокочастотный ПКБ имеет композитную структуру подложки,10милли RO4350Bвысокочастотный субстрат в верхнем и нижнем слоях и FR-4 Tg180 субстрат посередине.строго соответствует стандартам качества IPC класса 3, и оснащен специальными процессами, такими как обертывание металлических краев, слепые/погребальные виасы и прокладка смолой.он подходит для высокочастотныхСценарии высокоточного электронного оборудования, требующие стабильной передачи сигнала.

ПХБСпецификации

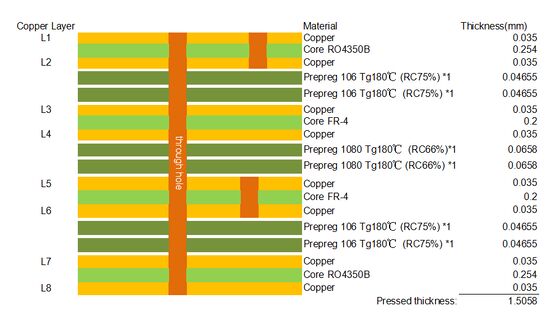

Структура сборки ПКБ (сверху вниз)

RO4350B Введение в субстрат

RO4350B представляет собой высокопроизводительный стеклоусиленный углеводородный/керамический композитный субстрат, специально разработанный для применения в высокочастотных высокоскоростных схемах.Имеет стабильные диэлектрические свойства, низкий фактор рассеивания и отличная механическая и тепловая стабильность, что делает его широко используемым в различных высокочастотных электронных продуктах.Материал совместим со стандартными процессами обработки ПКБ, легко обрабатываться, и может эффективно обеспечить целостность сигнала в высокочастотных сценариях передачи.

RO4350BКлючевые особенности

-Низкий коэффициент рассеивания (Df) и стабильная диэлектрическая постоянная (Dk), обеспечивая минимальную потерю высокочастотного сигнала

- Низкая влагопоглощение, поддержание стабильной электрической производительности в различных условиях окружающей среды

- Отличная механическая прочность и размерная стабильность, подходящая для многослойной ламинирования ПКБ

- Хорошая совместимость со стандартным оборудованием и процессами обработки ПКБ, снижая затраты на производство

- Отличная химическая устойчивость, устойчивость к обычным растворителям и реагентам, используемым в обработке ПХБ

RO4350BОбласти применения

- высокочастотные коммуникационные устройства: радиочастотные модули, микроволновые антенны, сигнальные приемопередатчики и цифровые радиоантенны точка-точка

- Автомобильная электроника: бортовые радиолокационные системы, бортовые коммуникационные модули

- аэрокосмическая и оборонная промышленность: радиолокационные системы, системы наведения ракет

- Испытательные и измерительные приборы: высокочастотные испытательные приборы, анализаторы сигналов

- Потребительская электроника: высокоскоростные беспроводные маршрутизаторы, умные носимые устройства, высокочастотные беспроводные устройства

RO4350BТочки обработки

Подготовка внутреннего слоя

Лайнер: ламинат RO4350B совместим со многими системами прицельных и безприцельных инструментов.и послегравирование обычно рекомендуются для выполнения большинства регистрационных требований.

Подготовка поверхности: более тонкие сердечки RO4350B должны быть подготовлены с использованием химического процесса (очистка, микроэтировка, промывка водой, сушка); более толстые сердечки совместимы с механическими системами очистки.Он совместим с большинством жидких и сухих фоторезистов пленки и может быть обработан с помощью стандартного, резки и полосы (DES) системы.

Обработка оксида: ядра RO4350B могут быть обработаны любым оксидом меди или альтернативным процессом оксида для многослойной ссылки,с оптимальной обработкой, выбранной на основе рекомендаций по системе препрег/клея.

Требования к бурению

Стандартные входные (алюминиевые или тонко прессованные фенольные) и выходные (прессованные фенольные или волокнистые доски) материалы подходят для бурения ядер RO4350B или скрепленных сборок.

Необходимо избегать скорости бурения более 500 футов поверхности в минуту (SFM).002??/?? для сверлов малого диаметра (<0.0135 ¢).

Для эффективной эвакуации отходов предпочтительнее использовать стандартные геометрические сверла.но качество стенки отверстия (грубость 8-25 мкм) определяется распределением размеров керамического порошка.

Многослойное соединение

Ламинаты RO4350B совместимы со многими термоустойчивыми и термопластичными клеевыми системами.

Слепые пути и погребенные пути

Слепые проемы: отверстия, которые проникают только от поверхности ПКБ (одной стороны) к определенному внутреннему слою, не проходя через всю доску.Этот продукт разработан с слепыми виа между слоем 1 и слоем 2, которые соединяют только верхний внешний слой и первый внутренний слой.

Зарытые проемы: отверстия, которые полностью расположены внутри ПКЖ, соединяющие два или более внутренних слоя, не выставляя поверхность платы.Этот продукт разработан с погребенными проемы между слоем 5 и слоем 6, которые соединяют только пятый и шестой внутренние слои.

Зачем использовать слепые и погребенные полосы?

Улучшить целостность сигнала: слепые и закопанные каналы сокращают путь передачи сигнала, уменьшают задержку сигнала, перехваты и потери, что имеет решающее значение для передачи высокочастотного сигнала.

Сбережение пространства на панели: по сравнению с отверстиями, слепые и погребенные проемы не занимают поверхность ПКБ, что позволяет более плотное расположение компонентов и улучшает интеграцию ПКБ.

Улучшить надежность печатных плат: предотвращение проникновения через отверстия всей доски уменьшает риск деформации доски и разделения слоев,и смоловая пробка защищает отверстия от влаги и загрязнения.

Оптимизируйте процесс сборки: отверстия с отверстиями с отверстиями с смолой обеспечивают плоскость поверхности ПКБ,облегчение сварки поверхностно-монтируемых компонентов (SMD) и повышение точности сборки.
