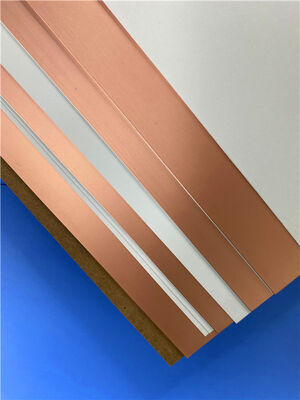

F4BTMS294 Подложка Высокочастотные Ламинаты Медная Фольга

Серия F4BTMS — это модернизированный продукт серии F4BTM, в котором реализованы технологические прорывы в разработке материалов и производственных процессах. В материал добавляется значительное количество керамики, армированной ультратонкой сверхтонкой стеклотканью, что приводит к значительному улучшению характеристик материала и расширению диапазона диэлектрической проницаемости. Это высоконадежный материал аэрокосмического класса, способный заменить аналогичную зарубежную продукцию.

Использование небольшого количества ультратонкой сверхтонкой стеклоткани для армирования в сочетании с однородной смесью большого количества специальной нанокерамики и ПТФЭ-смолы сводит к минимуму эффект стекловолокна при распространении электромагнитных волн, снижает диэлектрические потери и повышает стабильность размеров. Это снижает анизотропию материала в направлениях X/Y/Z, увеличивает используемую частоту, улучшает электрическую прочность и повышает теплопроводность. Материал также демонстрирует превосходный низкий коэффициент теплового расширения и стабильные диэлектрические температурные характеристики.

Серия F4BTMS стандартно поставляется с низкопрофильной медной фольгой RTF, которая снижает потери в проводнике и обеспечивает превосходную прочность на отслаивание. Его можно сочетать с медными или алюминиевыми подложками. F4BTMS294 можно комбинировать со встроенным резистором из медной фольги сопротивлением 50 Ом для формирования ламината из резистивной пленки.

Ламинаты можно обрабатывать с использованием стандартных технологий обработки материалов из ПТФЭ. Превосходные механические и физические свойства материала делают его пригодным для изготовления многослойных, многослойных и объединительных плат. Он также демонстрирует превосходную технологичность при обработке плотных отверстий и тонких линий.

Особенности продукта

- Жесткие допуски по диэлектрической проницаемости с превосходной стабильностью от партии к партии.

- Сверхнизкие диэлектрические потери

- Стабильная диэлектрическая проницаемость и низкие значения потерь на частотах до 40 ГГц, подходят для фазозависимых приложений.

- Отличная диэлектрическая проницаемость и характеристики потерь при изменении температуры, сохранение стабильных частотных и фазовых характеристик в диапазоне от -55°C до 150°C.

- Отличная радиационная стойкость, сохранение стабильных диэлектрических и физических свойств после воздействия ионизирующего излучения.

- Низкие характеристики дегазации, соответствующие требованиям к вакуумной дегазации в аэрокосмической отрасли, согласно испытаниям стандартными методами на летучие свойства материала в условиях вакуума.

- Низкий коэффициент теплового расширения в направлениях X, Y и Z, обеспечивающий термическую стабильность размеров и надежность металлизации сквозных отверстий.

- Улучшенная теплопроводность, подходит для применений с более высокой мощностью.

- Отличная стабильность размеров

- Низкое водопоглощение

Типичные применения

- Аэрокосмическое оборудование, космическое и кабинное оборудование

- Микроволновое и радиочастотное применение

- Радар, военный радар

- Кормовые сети

- Фазочувствительные антенны, фазированные антенные решетки

- Спутниковая связь и многое другое.
