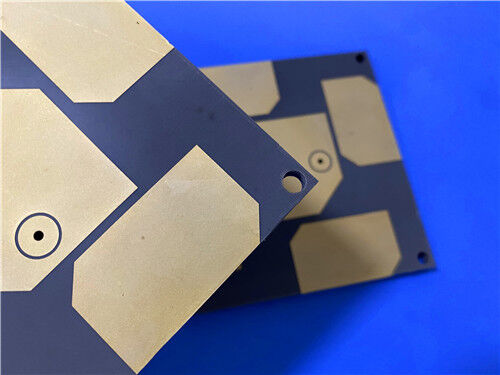

Эта 2-слойная жесткая высокочастотная печатная плата F4BM245 представляет собой экономичное решение с низким затуханием, разработанное для коммерческого радиочастотного оборудования и инфраструктуры беспроводной связи. Используя улучшенный стеклотекстолитовый диэлектрик из ПТФЭ, эта плата обеспечивает оптимизированную диэлектрическую однородность и минимальное затухание сигнала по сравнению с обычными подложками класса F4B245. Плата имеет окончательную толщину 0,6 мм и внешний медный слой 1 унция, а также премиальное покрытие золотом методом погружения для поддержания стабильной проводимости и долговременной стойкости к окислению. Плата, разработанная с возможностью создания тонких проводников 4/5 мил и микроотверстий диаметром 0,3 мм, имеет структуру без глухих переходных отверстий с полностью открытой медью без маски припоя или шелкографии. Изготовленная в соответствии с требованиями IPC-Class-2 и на основе стандартных производственных данных Gerber RS-274-X, каждая готовая единица проходит 100% электрическое тестирование перед поставкой, с глобальным охватом поставок для масштабируемого развертывания РЧ-связи.
Спецификация печатной платы
| Пункт спецификации |
Детали |
| Базовый материал |
Стеклотекстолитовая подложка из ПТФЭ F4BM245, армированная стекловолокном |
| Количество слоев |
2 слоя (жесткая печатная плата) |
| Окончательная толщина платы |
0,6 мм |
| Размеры платы |
100 мм x 80 мм (1 шт.), допуск +/-0,15 мм |
| Окончательный вес меди |
Внешние слои 1 унция (1,4 мил) |
| Толщина металлизации переходных отверстий |
20 мкм |
| Минимальная ширина проводника/зазор |
4/5 мил |
| Минимальный размер отверстия |
0,3 мм |
| Глухие переходные отверстия |
Нет |
| Финишное покрытие поверхности |
Иммерсионное золото |
| Шелкография |
Без шелкографии сверху и снизу |
| Паяльная маска |
Без паяльной маски сверху и снизу |
| Стандарт качества |
IPC-Class-2 |
| Процесс тестирования |
100% электрическое тестирование перед отгрузкой |
| Формат трассировки |
Gerber RS-274-X |
| Доступность |
Доставка по всему миру и техническая поддержка |
Структура стека печатной платы
Эта симметричная 2-слойная жесткая структура балансирует механическую однородность и постоянство электрических параметров, обеспечивая стабильную передачу сигнала и отличную повторяемость производства для универсального РЧ-оборудования.
| Слой стека |
Детали спецификации |
| Медный слой 1 |
35 мкм медная фольга ED |
| Основной слой подложки F4BM245 |
Основной диэлектрический слой из стекловолокна и ПТФЭ толщиной 20 мил (0,508 мм) |
| Медный слой 2 |
35 мкм медная фольга ED |
Статистика печатной платы
Эта высокочастотная печатная плата F4BM245 отличается оптимизированным расположением компонентов и рациональным распределением переходных отверстий, что обеспечивает компактную сборку и стабильный выход электрического сигнала для основных беспроводных и РЧ-функциональных модулей.
| Статистический пункт |
Количество |
| Общее количество компонентов |
24 |
| Общее количество контактных площадок |
36 |
| Контактные площадки сквозных отверстий |
21 |
| Контактные площадки SMT сверху |
15 |
| Контактные площадки SMT снизу |
0 |
| Количество переходных отверстий |
28 |
| Количество цепей |
2 |
Введение в высокочастотную подложку F4BM245

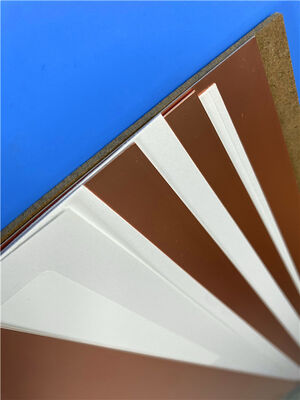

F4BM245 — это коммерческий ламинат с диэлектриком из ПТФЭ, армированный стекловолокном, производимый путем калиброванного дозирования материалов и высокоточного ламинирования стеклоткани, смолы ПТФЭ и слоев полимерной пленки. Он предлагает комплексные электрические улучшения по сравнению с традиционными подложками F4B245, отличаясь более низким затуханием сигнала, повышенным сопротивлением изоляции и улучшенной стабильностью работы, служа жизнеспособной альтернативой импортным коммерческим высокочастотным диэлектрическим материалам.
F4BM245 имеет идентичный диэлектрический состав с F4BME245, но отличается конфигурацией медной фольги. Оснащенный стандартной медной фольгой ED, F4BM245 ориентирован на обычные сценарии применения РЧ, которые не требуют строгого подавления интермодуляционных искажений (PIM). Путем регулировки соотношения смеси смолы ПТФЭ и наполнителя из стекловолокна материал обеспечивает точную калибровку диэлектрической проницаемости, сбалансированные характеристики с низкими потерями и улучшенную размерную стабильность. Умеренно увеличенное содержание стекловолокна повышает структурную жесткость и устойчивость к температурному дрейфу с незначительным изменением диэлектрических потерь, обеспечивая гибкую адаптацию производительности для разнообразных высокочастотных схем.
Основные электрические и тепловые характеристики F4BM245
| Параметр производительности |
Спецификация и описание |
| Диэлектрическая проницаемость (Dk) |
2,45 при 10 ГГц, обеспечивающая стабильную диэлектрическую производительность для коммерческой обработки РЧ-сигналов |
| Коэффициент диссипации (Df) |
0,0012 при 10 ГГц, обеспечивающий минимальное затухание сигнала для высокочастотной беспроводной передачи |
| Коэффициент теплового расширения (CTE) |
Ось X: 20 ppm/°C; Ось Y: 25 ppm/°C; Ось Z: 187 ppm/°C (-55°C до 288°C) |
| Температурный коэффициент Dk |
-120 ppm/°C (-55°C до 150°C), стабилизирующий электрические параметры при колеблющихся температурах окружающей среды |
| Влагопоглощение |
≤0,08%, поддерживая стабильную электрическую производительность во влажных рабочих условиях |
| Класс пожарной опасности |
UL-94 V0, соответствующий универсальным критериям безопасности для коммерческого электронного оборудования |
Типичные области применения
Благодаря низкому диэлектрическому затуханию, стабильным температурным характеристикам и экономичной производственной пригодности, печатные платы F4BM245 широко используются в коммерческом радиочастотном оборудовании, беспроводной инфраструктуре и системах высокочастотной обработки сигналов:
- Общее оборудование для обработки РЧ-сигналов и радарного зондирования
- Высокочастотные компоненты фазовой настройки
- Модули распределения РЧ-мощности, связи сигналов и синтеза сигналов
- Сетевые фидеры антенн и сборки передачи сигналов
- Фазорегулируемые антенные решетки и системы фазированных антенных решеток
- Оборудование терминалов спутниковой связи
- Макро- и микробазовые антенные системы для сотовой связи
Гарантия качества и обслуживания
Все высокочастотные печатные платы F4BM245 производятся в полном соответствии с промышленными стандартами качества IPC-Class-2. Изготовленные на основе стандартных производственных данных Gerber RS-274-X, схемы сохраняют точную размерную точность и стабильную электрическую воспроизводимость, удовлетворяя строгим производственным требованиям для коммерческих высокочастотных схем. Каждая готовая единица проходит комплексное тестирование электрических характеристик перед поставкой, чтобы гарантировать отсутствие функциональных дефектов и стабильность партии. Благодаря глобальным возможностям поставок и стандартизированной технической поддержке, эти решения для схем с низкими потерями обеспечивают стабильную, высоконадежную работу для коммерческого производства РЧ и проектов по созданию инфраструктуры беспроводной связи по всему миру.
