Этот двухслойный F4BTMS450 жесткий ПК - это высоконадежное решение высокочастотных цепей с низкими потерями, разработанное для аэрокосмического оборудования, военных радиолокационных систем,и высокоточные микроволновые приложенияИспользуя модернизированный F4BTMS450 керамический заполненный PTFE субстрат в сочетании с премиальной низкой грубости RTF медной фольгой, эта жесткая схема имеет 0.6 мм толщины и экологически чистой поверхности HASL без свинцаКаждый блок проходит строгое 100% электрическое тестирование перед поставкой и полностью соответствует критериям промышленной надежности IPC-класса-2.минимальная мультиосевая анизотропия, и превосходную термомеханическую прочность, эта печатная пластина обеспечивает постоянную производительность для высокопроизводительных аэрокосмических устройств, систем фазовых антенн и спутниковых коммуникационных терминалов.Мы приветствуем глобальных клиентов для отправки Gerber RS-274-X файлы для индивидуальных цитат, с доставкой по всему миру и полной профессиональной технической поддержкой.
Что такое F4BTMS450?

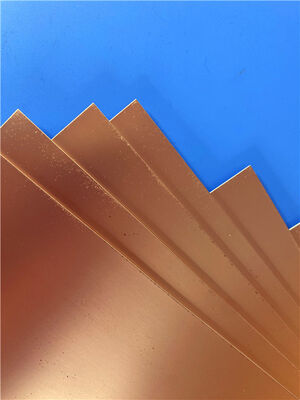

F4BTMS450 служит усовершенствованной высокопроизводительной итерацией обычногоF4BTMсерии материалов, усовершенствованных с помощью оптимизированных материалов и передовых производственных процессов.сверхтонкие тканевые стекловолокна, этот модернизированный субстрат обеспечивает всеобъемлющее улучшение производительности и высокостабильные диэлектрические параметры.идеально подходит для высокотехнологичных промышленных и аэрокосмических электронных приложений.
Подложка использует сложную композитную структуру, состоящую из смолы PTFE, равномерно распределенных специализированных нанокерамических частиц и минимальной ультратонкой арматуры из стекловолокна.Эта инновационная конструкция эффективно смягчает негативное воздействие стекловолокна на распространение электромагнитных волн, значительно уменьшает диэлектрические потери и анизотропию материала X/Y/Z оси. Он обеспечивает исключительную стабильность измерений, расширенную эффективную частоту полосы пропускания, повышенную электрическую прочность,и улучшенная теплопроводность, наряду с сверхнизкими коэффициентами теплового расширения и температурно-нечувствительными диэлектрическими характеристиками.Стандартизированная медная фольга с низкой грубостью RTF дополнительно снижает потерю высокочастотных проводников при сохранении отличной прочности кожуры меди, поддерживающий конструкции ПКБ на базе меди и алюминия.
Ключевые характеристики PCB F4BTMS450
Интегрируя исключительную электрическую стабильность, надежную тепловую производительность и прочную механическую долговечность,подложка F4BTMS450 полностью отвечает строгим эксплуатационным стандартам аэрокосмических и военных высокочастотных систем;:
Стабильная диэлектрическая постоянная (Dk): поддерживает точную диэлектрическую постоянную 4,5 ± 0,09 при 10 ГГц, что позволяет точно сопоставлять импеданс и надежно передавать высокочастотный сигнал
Ультранизкий фактор диссипации (Df): имеет ультранизкие тангенсы потери 0,0015 на 10 ГГц и 0,0019 на 20 ГГц, эффективно подавляя ослабление высокочастотного сигнала и потерю мощности
Отличная тепловая размерная стабильность: характеризуется низкими линейными значениями CTE 12 ppm/°C как для оси X, так и для оси Y, и 45 ppm/°C для оси Z в диапазоне от -55°C до 288°C,предотвращение деформации платы и сбоев с цепи при экстремальных температурных циклах
Минимальное смещение диэлектрической температуры: обеспечивает сверхнизкий тепловой коэффициент Dk (-58 ppm/°C) в диапазоне от -55°C до 150°C,обеспечение постоянной электрической производительности в динамически меняющейся тепловой среде
Высокая теплопроводность: с теплопроводностью 0,64 Вт/МК она ускоряет рассеивание тепла и повышает долгосрочную операционную стабильность высокомощных радиочастотных цепей
Низкая чувствительность к влаге: достигает сверхнизкой скорости поглощения влаги 0,08%, предотвращая отклонения электрических параметров, вызванные влажными условиями работы
Высокая огнестойкость: отвечает стандартам UL-94 V0 огнестойкости, гарантируя безопасную и стабильную работу для аэрокосмических и военных электронных систем

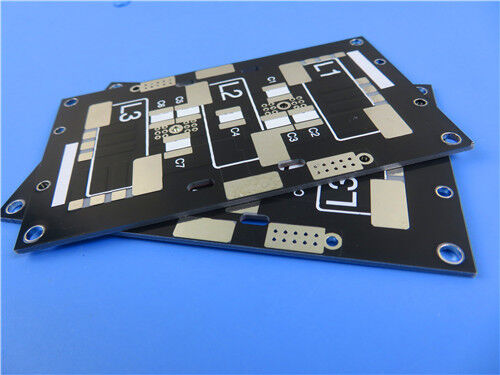

Ключевые спецификации конструкции ПКБ
| Параметры |
Спецификация |
| Базовый материал |
F4BTMS450 высоконадежная керамическая подложка из ПТФЕ |
| Количество слоев |
2 слоя (жесткая структура) |
| Размеры доски |
380,4 мм × 56,35 мм (толерантность ± 0,15 мм, 1 шт.) |
| Минимальное количество следов/пространства |
4/6 мл, поддерживающие сверхтонкую микрофабрикацию |
| Минимальный размер отверстия |
00,3 мм |
| С помощью дизайна |
Никаких слепых или заложенных путей. |
| Толщина готовой доски |
0.6 мм |
| Оконченный вес меди |
1 унция (1,4 миллиметра) внешние медные слои, использующие RTF фольгу с низкой грубостью |
| через толщину покрытия |
20 мкм |
| Поверхностная отделка |
HASL без свинца |
| Шелковый экран |
Белый верхний шелкоплот без нижнего шелкоплот |
| Маска для сварки |
Черная верхняя сварная маска, без нижней сварной маски |
| Стандарт испытаний качества |
100% полномасштабное электрическое испытание, выполненное до отгрузки |
2-слойная структура накладывания ПКБ F4BTMS450
Эта стандартизированная двухслойная жесткая установка использует высококачественный F4BTMS450 керамический наполненный диэлектрический материал. Она имеет сверхнизкую многоосевую анизотропию и равномерно распределенное структурное напряжение,идеально соответствует требованиям высокой стабильности в аэрокосмических RF и микроволновых схемах:
| Последовательность слоев |
Спецификация материала |
Толщина |
Основная функция |
| Внешний слой 1 (верхний) |
Проводящая медная фольга с низкой шероховатостью RTF |
35 мкм |
Служит основной платформой для передачи высокочастотного радиочастотного сигнала и сварки поверхностных компонентов |
| Диэлектрический слой ядра |
F4BTMS450 высоконадежный керамический композитный основной субстрат |
0.508 мм (20мм) |
Предоставляет диэлектрическую изоляцию с низкими потерями, минимальную структурную анизотропию и стабильную температурно устойчивую диэлектрическую производительность для высокочастотных цепей |
| Внешний слой 2 (нижний) |
Проводящая медная фольга с низкой шероховатостью RTF |
35 мкм |
Дополнительный слой передачи цепи, который балансирует общую структурную стабильность ПКБ |
Статистика ПХБ
| Параметры |
Специфическая стоимость |
| Компоненты |
13 |
| Общее количество подушек |
20 |
| Проходные подушки |
12 |
| Верхние SMT Pads |
8 |
| Нижняя SMT подкладка |
0 |
| Виа |
9 |
| Сети |
5 |
Принятый формат рисунка:Мы принимаем стандартные файлы дизайна Gerber RS-274-X от глобальных клиентов.и упрощенное массовое производство.
Стандарт качества производства:Все печатные пластинки производятся и проверяются в строгом соответствии с требованиями промышленной надежности IPC-класса-2.
Глобальная служба поставок:Мы предлагаем по всему миру индивидуальные предложения PCB и международные решения по доставке.
Типичные сценарии применения
- Аэрокосмическое оборудование, космическое оборудование и оборудование кабины
- Микроволновая, радиочастотная
- Радар, военный радар
- Кормовые сети
- Антенны фазочувствительные, антенны фазового массива
- Спутниковая связь и многое другое
