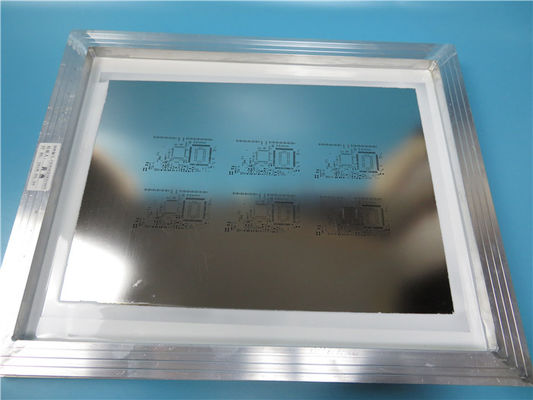

Лазер отрезал восковку затира припоя PCB 0.1mm для пакета SMD

МОК:	1pcs
цена:	USD9.99-99.99
Стандартная упаковка:	Вакуум bags+Cartons
Срок доставки:	8-9 рабочих дней
Способ оплаты:	T/T
Пропускная способность:	5000pcs в месяц

Подробности Информация

Описание продукта

Подробная информация

Место происхождения

Китай

Фирменное наименование

Bicheng

Сертификация

UL, ISO9001, IATF16949

Номер модели

BIC-955.V1.0

Основное вещество:

Шимма нержавеющей стали

Размер восковки:

370mm x 470mm, 420mm x 520mm, 550mm x 650mm

Толщина фольги:

0.05mm, 0.06mm, 0.08mm, 0.1mm, 0.12mm, 0.15mm, 0.18mm, 0.2mm

Возникновение:

Гравирующ и electro полирующ

Выделить:

Лазер отрезал восковку затира припоя PCB

восковка затира припоя PCB 0.1mm

восковка затира припоя 0.1mm

Описание продукта

Лазер собрания восковки SMT затира припоя PCB отрезал восковку

1,1 общее описание

Это тип восковки затира SMT припоя (отрезка 100% лазера) построенной на фольге нержавеющей стали 0.1mm с алюминиевой рамкой 420 mm x 520 размер mm x 20mm. Оно изготовлял согласно с IPC 7525A используя поставленные данные по Gerber, зону скребка размещая в центре. Метки Fiducal полу-вытравляют согнутый костюм для машины SMT. Она паковала с коробкой KK (трудной картой) и обычно 2 восковки упакованы для пересылки.

1,2 особенности и преимущества

Архив данных использован сразу для произведения и для уменьшения частоты повторения ошибок;

Точность открытой вакансии шаблона SMT очень высока: вся отростчатая ошибка μ m ≤ ±4;

Отверстие шаблона SMT имеет геометрическую диаграмму, которая выгодна к печатанию и формировать затира олова;

Фокус на низком уровне к среднему объему продукции;

Быстрый прототип оборота;

Дверь к обслуживанию пересылки двери;

Конкурентоспособная цена;

Своевременное обслуживание;

Больше чем 15 лет опыта;

1,3 применения

Пакет SMD как PLCC, QFP, 0402,0201, BGA, обломок сальто.

1,4 параметр и технические спецификации

Размер:	370mm x 470mm, 420mm x 520mm, 550mm x 650mm
Структура	Фольги восковки с алюминиевой рамкой
Основное вещество	Шимма нержавеющей стали
Толщина фольги	0.05mm, 0.06mm, 0.08mm, 0.1mm, 0.12mm, 0.15mm, 0.18mm, 0.2mm
Установленная апертура	Отрезок лазера
Возникновение	Гравирующ и electro полирующ
Фидуциальная метка	Через отверстие
Область уверенного радиоприема:	Всемирно
Количество открытых пусковых площадок:	1152
Преимущества:	a) Размер высокой точности; форма b) хорошая на окне; стена отверстия c) более ровна.
Применение:	CSP, BGA, пакет 0.5mm QFP etc.

1,5 отверстия отверстия конструируют для восковки SMT

Компонентный тип	Тангаж	Паяя ширина	Паяя длина	Раскрывая ширина	Раскрывая длина	Толщина шиммы
PLCC	1.27mm	0.65mm	2.00mm	0.60mm	1.95mm	0.15-0.25mm
QFP	0.635mm	0.35mm	1.50mm	0.32mm	1.45mm	0.15-0.18mm
QFP	0.50mm	0.254-0.33mm	1.25mm	0.22-0.25mm	1.20mm	0.12-0.15mm
QFP	0.40mm	0.25mm	1.25mm	0.20mm	1.20mm	0.10-0.12mm
QFP	0.30mm	0.20mm	1.00mm	0.15mm	0.95mm	0.07-0.12mm
0402		0.50mm	0.65mm	0.45mm	0.60mm	0.12-0.15mm
0201		0.25mm	0.40mm	0.23mm	0.35mm	0.07-0.12mm
BGA	1.27mm	0.80mm		0.75mm	0.75mm	0.15-0.20mm
BGA	1.00mm	0.38mm		0.35mm	0.35mm	0.10-0.12mm
BGA	0.50mm	0.30mm		0.28mm	0.28mm	0.07-0.12mm
Обломок сальто	0.25mm	0.12mm	0.12mm	0.12mm	0.12mm	0.08-0.10mm
Обломок сальто	0.20mm	0.10mm	0.10mm	0.10mm	0.10mm	0.05-0.10mm

Лазер отрезал восковку затира припоя PCB 0.1mm для пакета SMD 5
