Через восковку отверстия для восковки затира припоя Electro собрания PCB полируя

МОК:	1pcs
цена:	USD9.99-99.99
Стандартная упаковка:	Вакуум bags+Cartons
Срок доставки:	8-9 рабочих дней
Способ оплаты:	T/T
Пропускная способность:	5000pcs в месяц

Подробности Информация

Описание продукта

Подробная информация

Место происхождения

Китай

Фирменное наименование

Bicheng

Сертификация

UL, ISO9001, IATF16949

Номер модели

BIC-957.V1.0

Основное вещество:

Шимма нержавеющей стали

Размер восковки:

370mm x 470mm, 420mm x 520mm, 550mm x 650mm

Толщина фольги:

0.05mm, 0.06mm, 0.08mm, 0.1mm, 0.12mm, 0.15mm, 0.18mm, 0.2mm

Возникновение:

Гравирующ и electro полирующ

Выделить:

Через восковку отверстия для собрания PCB

Electro полируя восковка для собрания PCB

Electro полировать паяет восковку затира

Описание продукта

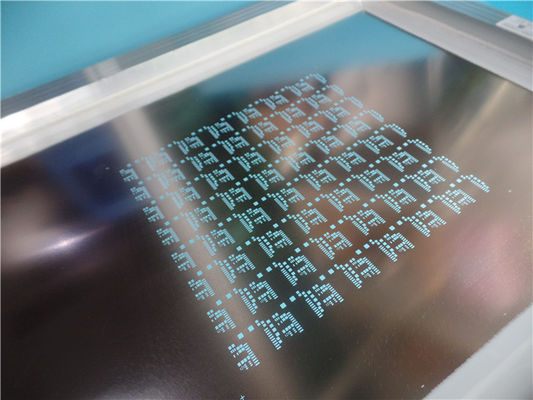

Восковка SMT для припоя собрания PCB наклеивает профиль лазера

1,1 общее описание

Это тип восковки затира SMT припоя (отрезка 100% лазера) построенной на фольге нержавеющей стали 0.1mm с алюминиевой рамкой 420 mm x 520 размер mm x 20mm. Оно изготовлял согласно с IPC 7525A используя поставленные данные по Gerber, зону скребка размещая в центре. Метки Fiducal через отверстия, который нужно одеть для машины SMT. Она паковала с коробкой KK (трудной картой) и обычно 2 восковки упакованы для пересылки.

1,2 особенности и преимущества

Архив данных использован сразу для произведения и для уменьшения частоты повторения ошибок;

Точность открытой вакансии шаблона SMT очень высока: вся отростчатая ошибка μ m ≤ ±4;

Отверстие шаблона SMT имеет геометрическую диаграмму, которая выгодна к печатанию и формировать затира олова;

Проектирование предотвращает проблемы от происходить в pre продукции;

Деньг-сбережения, Беспокойств-сбережения и Работ-сбережения;

Дверь к обслуживанию пересылки двери;

Больше чем 9000 типов в месяц;

Отсутствие количества минимального заказа. 1 часть доступна;

1,3 применение

Пакет SMD как PLCC, QFP, 0402,0201, BGA, обломок сальто.

1,4 параметр и технические спецификации

Размер:	370mm x 470mm, 420mm x 520mm, 550mm x 650mm
Структура	Фольги восковки с алюминиевой рамкой
Основное вещество	Шимма нержавеющей стали
Толщина фольги	0.05mm, 0.06mm, 0.08mm, 0.1mm, 0.12mm, 0.15mm, 0.18mm, 0.2mm
Установленная апертура	Отрезок лазера
Возникновение	Гравирующ и electro полирующ
Фидуциальная метка	Через отверстие
Область уверенного радиоприема:	Всемирно
Количество открытых пусковых площадок:	1533
Преимущества:	a) Размер высокой точности; форма b) хорошая на окне; стена отверстия c) более ровна.
Применение:	CSP, BGA, пакет 0.5mm QFP etc.

1,5 дизайны отверстий отверстия для восковки SMT

Компонентный тип	Тангаж	Паяя ширина	Паяя длина	Раскрывая ширина	Раскрывая длина	Толщина шиммы
PLCC	1.27mm	0.65mm	2.00mm	0.60mm	1.95mm	0.15-0.25mm
QFP	0.635mm	0.35mm	1.50mm	0.32mm	1.45mm	0.15-0.18mm
QFP	0.50mm	0.254-0.33mm	1.25mm	0.22-0.25mm	1.20mm	0.12-0.15mm
QFP	0.40mm	0.25mm	1.25mm	0.20mm	1.20mm	0.10-0.12mm
QFP	0.30mm	0.20mm	1.00mm	0.15mm	0.95mm	0.07-0.12mm
0402		0.50mm	0.65mm	0.45mm	0.60mm	0.12-0.15mm
0201		0.25mm	0.40mm	0.23mm	0.35mm	0.07-0.12mm
BGA	1.27mm	0.80mm		0.75mm	0.75mm	0.15-0.20mm
BGA	1.00mm	0.38mm		0.35mm	0.35mm	0.10-0.12mm
BGA	0.50mm	0.30mm		0.28mm	0.28mm	0.07-0.12mm
Обломок сальто	0.25mm	0.12mm	0.12mm	0.12mm	0.12mm	0.08-0.10mm
Обломок сальто	0.20mm	0.10mm	0.10mm	0.10mm	0.10mm	0.05-0.10mm

Через восковку отверстия для восковки затира припоя Electro собрания PCB полируя 4
