| Высокий свет: | РЧ-ПКБ-субстраты,25 миллиметров радиочастотного блога,2 слоя жесткие печатные платы |
||
|---|---|---|---|

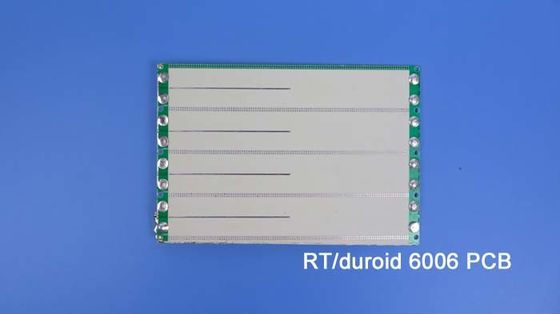

Представляем наш недавно поставленный ПХБ, разработанный для выполнения самых высоких стандартов производительности и надежности.Этот ПКБ предлагает непревзойденную производительность схемы для широкого спектра приложений.
1. ПХБ субстраты:
Изготовленный из керамико-PTFE композитов Rogers RT/duroid 6006, этот ПКБ-субстрат обладает превосходными характеристиками:
- DK 6,15 +/- 0,15 при 10 ГГц/23°C, что позволяет уменьшить размер цепи.
- коэффициент рассеивания 0,0027 при 10 ГГц/23°С, обеспечивающий низкие потери и оптимальную производительность в X-диапазоне или ниже.
- Td > 500 °C TGA, обеспечивающий высокую тепловую стабильность.
- Поглощение влаги всего 0,05%, что повышает долговечность.
- Контролируемые коэффициенты теплового расширения (CTE) 47 ppm/°C (ось X), 34 ppm/°C (ось Y) и 117 ppm/°C (ось Z), сохраняя стабильность в различных условиях.
2Особенности:
Наши печатные платформы оснащены функциями, гарантирующими постоянную и надежную работу цепи:
- Строгий контроль р и толщины для повторения результатов.
- Покрыто стандартной и обратно обработанной электродепозированной медной фольгой для оптимальной передачи сигнала.
- Надежные проходные отверстия в многослойных панелях, обеспечивающие безопасное соединение.
3- Загрузка:
Этот ПХБ имеет двухслойную жесткую конструкцию:
- Медный слой 1: 35 мкм
RT/duroid 6006: 0,635 мм (25 миллилитров)
- Медный слой 2: 35 мкм
4Подробности строительства:
- Размеры доски: 114мм х 60мм (14PCS), с допуском +/- 0,15мм.
- Минимальное пространство: 5/7 миллиметров, что позволяет создавать сложные схемы.
- Минимальный размер отверстия: 0,25 мм, что облегчает интеграцию универсальных компонентов.
- Толщина готовой доски: 0,8 мм, сбалансируя долговечность и компактность.
- Оконченный вес Cu: 1 унция (1,4 миллиметра) внешних слоев, обеспечивающих оптимальную проводимость.
- через толщину покрытия: 20 мкм, способствуя прочным соединениям.
- Окончание поверхности: Золото погружения, обеспечивающее отличную коррозионную стойкость.
- верхний шелковый экран: белый, позволяющий четко идентифицировать компонент.
- Нижний шелковый экран: нет.
- Верхняя сварная маска: зеленая, защищает от сварного моста.
- Нижняя сварная маска.
- 100% Электрический тест, используемый перед отгрузкой, обеспечивающий качество и надежность.
5Статистика ПКБ:
- Компоненты: 6
- Всего 38 подложки.
- Проходные подушки: 15
- Верхние SMT Pads: 23
- Нижние SMT-подкладки: 0
- Виас: 27.
- Сети: 3.
6Изображения и стандарты:
Дизайн PCB поставляется в формате Gerber RS-274-X. Он соответствует стандарту IPC-Class-2, гарантируя высокое качество производства.
7Доступность:
Наши печатные платы легко доступны во всем мире, что делает их доступными для ваших проектов.
8Типичные применения:
Этот универсальный ПХБ находит применение в различных отраслях промышленности, в том числе:
- Закрепите антенны.
- Системы спутниковой связи
- Усилители мощности
- Системы предотвращения столкновения самолетов
- Наземные радиолокационные системы предупреждения
| Недвижимость | NT1 дюроид | Направление | Объекты | Состояние | Метод испытания |
| Диэлектрическая постоянная,ε Процесс | 6.15±0.15 | Z | 10 ГГц/23°C | IPC-TM-650 2.5.5.5 Застегнутая полоса | |
| Диэлектрическая постоянная,εПроектирование | 6.45 | Z | от 8 до 40 ГГц | Метод дифференциальной длины фазы | |
| Фактор рассеивания,tanδ | 0.0027 | Z | 10 ГГц/А | IPC-TM-650 2.5.5.5 | |
| Тепловой коэффициент ε | -410 | Z | ppm/°C | -50°C-170°C | IPC-TM-650 2.5.5.5 |
| Сопротивляемость объема | 7 x 107 | Мом. см. | А. | IPC 2.5.17.1 | |
| Сопротивляемость поверхности | 2 x 107 | Мом. | А. | IPC 2.5.17.1 | |
| Свойства тяги | ASTM D638 (0,1/мин. скорость натяжения) | ||||
| Модуль Янга | 627 ((91) 517 ((75) | X Y | MPa ((kpsi) | А. | |
| Окончательный стресс | 20(2.8) 17(2.5) | X Y | MPa ((kpsi) | А. | |
| Окончательное напряжение | От 12 до 13 от 4 до 6 | X Y | % | А. | |
| Сжатые свойства | ASTM D695 (0,05/мин. скорость натяжения) | ||||
| Модуль Янга | 1069 (115) | Z | MPa ((kpsi) | А. | |
| Окончательный стресс | 54(7.9) | Z | MPa ((kpsi) | А. | |
| Окончательное напряжение | 33 | Z | % | ||
| Модуль изгиба | 2634 (382) 1951 (283) | X | MPa ((kpsi) | А. | ASTM D790 |
| Окончательный стресс | 38 (5.5) | X Y | MPa ((kpsi) | А. | |
| Деформация под нагрузкой | 0.33 2.1 | Z Z | % | 24 часа / 50°C/7МПа 24 часа/150°C/7 МПа | ASTM D261 |
| Поглощение влаги | 0.05 | % | D48/50°C0.050" ((1.27мм) толщиной | IPC-TM-650 2.6.2.1 | |
| Теплопроводность | 0.49 | В/м/к | 80°C | ASTM C518 | |
| Коэффициент теплового расширения | 47 34 117 |
X Y Z |
ppm/°C | 23°C/50% RH | IPC-TM-650 2.4.41 |
| Td | 500 | °CTGA | ASTM D3850 | ||
| Плотность | 2.7 | г/см3 | ASTM D792 | ||
| Специфическая температура | 0.97 ((0.231) | j/g/k (BTU/ib/)ОF) |
Расчеты | ||
| Медная кожура | 14.3 (2.5) | pli (N/mm) | после сварного плавателя | IPC-TM-650 2.4.8 | |
| Возгораемость | V-0 | UL 94 | |||
| Процесс без свинца совместим | Да, да. | ||||
RT дюроид 6006: высвобождение мощности субстратов передовых схем
В мире высокопроизводительных ПХБ, RT duroid 6006 выделяется как передовое решение для подложки.Этот субстрат открывает широкий спектр возможностей для инженеров и дизайнеров.Давайте углубимся в замечательные особенности и характеристики, которые делают RT duroid 6006 игровым изменчивым в отрасли.
Одной из особенностей RT duroid 6006 является его впечатляющая диэлектрическая постоянная (ε).эта подложка позволяет уменьшить размер цепи без ущерба для производительностиДля более требовательных приложений в диапазоне от 8 до 40 ГГц проектное значение ε 6,45 обеспечивает постоянную производительность с использованием метода дифференциальной длины фазы.
В дополнение к своим исключительным диэлектрическим свойствам, RT duroid 6006 может похвастаться невероятно низким коэффициентом рассеивания (tanδ) 0,0027 при 10 ГГц/A,обеспечение минимальной потери сигнала и высокой целостности сигнала. Эта характеристика делает его идеальным выбором для работы на частотах X-диапазона или ниже. Тепловой коэффициент субстрата ε с значением -410 ppm/°C от -50°C до 170°C,гарантирует стабильность и надежную производительность в широком диапазоне температур.
С точки зрения механических свойств RT duroid 6006 демонстрирует исключительные характеристики.эта подложка обеспечивает исключительную жесткость и жесткостьЕго максимальные значения напряжения 20 МПа (2,8 кпси) в оси X и 17 МПа (2,5 кпси) в оси Y гарантируют, что субстрат может выдерживать сложные условия.у подложки имеются конечные значения натяжения от 12% до 13% в оси X и от 4% до 6% в оси Y, что делает его устойчивым к деформации под нагрузкой.
RT duroid 6006 также превосходит по свойствам сжатия, с модулем Янга 1069 MPa (115 kpsi) в оси Z и конечной нагрузкой 54 MPa (7,9 kpsi).Эта исключительная прочность на сжатие гарантирует надежность подложки при больших нагрузкахКроме того, его значения модуля изгиба 2634 МПа (382 кпси) в оси X и 1951 МПа (283 кпси) в оси Y, в сочетании с конечной нагрузкой 38 МПа (5,5 кпси),сделать его идеальным для применения с требовательными требованиями к изгибу.
С скоростью поглощения влаги всего 0,05%, RT duroid 6006 сохраняет свои электрические и механические свойства даже в влажной среде.49 W/m/k при 80°C обеспечивает эффективное рассеивание теплаКоэффициент теплового расширения субстрата 47 ppm/°C (ось X), 34 ppm/°C (ось Y),и 117 ppm/°C (ось Z) гарантируют стабильность измерений и совместимость с другими компонентами.
| ПКБ-материал: | Керамические композиты из ПТФЭ |
| Наименование: | NT1 дюроид |
| Диэлектрическая постоянная: | 6.15 |
| Фактор рассеивания | 0.0027 10 ГГц |
| Количество слоев: | Двухсторонний ПКБ, многослойный ПКБ, гибридный ПКБ |
| Вес меди: | 0.5 унций (17 мкм), 1 унций (35 мкм), 2 унций (70 мкм) |
| Толщина ПКЖ: | 10миллиметров (0,254 мм), 25миллиметров (0,635 мм), 50миллиметров (1,27 мм), 75миллиметров (1,905 мм), 100миллиметров (2,54 мм) |
| Размер ПКБ: | ≤ 400 мм х 500 мм |
| Маска для сварки: | Зеленый, черный, синий, желтый, красный и т.д. |
| Окончание поверхности: | Голая медь, HASL, ENIG, погруженное серебро, погруженное олово, OSP, чистое покрытие золотом и т.д. |
Кроме того, RT duroid 6006 имеет отличную огнестойкость с рейтингом V-0 согласно стандартам UL 94.обеспечение соблюдения экологических норм.
RT duroid 6006, доступный во всем мире, открывает мир возможностей в различных отраслях и приложениях.или системы предотвращения столкновений воздушных судов, этот субстрат позволяет инженерам расширять границы технологических инноваций.
Для технических вопросов или для изучения потенциала RT duroid 6006 в вашем проекте, пожалуйста, свяжитесь с нашей специализированной командой по продажам на sales10@bichengpcb.com.Используйте мощность передовых подложков с помощью RT duroid 6006 и поднимите свои проекты на новые высоты производительности и надежности.
