| Материал: | TP300 | Количество слоев: | 2-layer |
|---|---|---|---|
| Размер ПКБ: | 53.2мм х 66.56мм=2 типов=2PCS, +/- 0.15мм | Толщина ПКБ: | 0.5 мм |
| Вес меди: | 1 унция (1,4 миллилитра) внешних слоев | Поверхностная отделка: | Иммерсионное серебро |
TP300 PCB - это передовая печатная плата, изготовленная из уникального термопластичного материала TP, специально разработанная для высокочастотных приложений.Диэлектрический слой ламината ТП состоит из керамики и полифениленовой оксидной смолы (PPO).Эта инновационная конструкция позволяет точно регулировать диэлектрическую постоянную.что делает TP300 подходящим для широкого спектра требований к цепи.
Введение ТП Wangling
Материал TP представляет собой отличительный высокочастотный термопластик, используемый в промышленности.исключение необходимости в арматуре из стекловолокнаДиэлектрическую постоянную можно тонко настроить путем корректировки соотношения керамики к смоле ППО.Этот специализированный производственный процесс обеспечивает выдающиеся диэлектрические характеристики и исключительную надежностьВ данном контексте "TP" относится к гладкому поверхностному материалу без медного покрытия, в то время как "TP-1" указывает на версию с медным покрытием с одной стороны,и "TP-2" обозначает материал с медным облицованием с обеих сторон.
Ключевые особенности
Одной из определяющих характеристик TP300 является регулируемая диэлектрическая постоянная, которую можно выбрать в диапазоне от 3 до 25.0, 4.4, 6.0, и 9.6Диэлектрическая потеря низкая, с минимальными колебаниями до 10 ГГц, обеспечивая надежную работу в высокочастотных приложениях.TP300 может выдерживать длительные эксплуатационные температуры от -100°C до +150°C, обеспечивая отличную низкотемпературную устойчивость, однако следует следить за тем, чтобы она не превышала 180°C, так как это может привести к деформации и ухудшению производительности.
| Технический параметр продукта | Модели продукции и таблица данных | |||||||||||||||
| Характеристики продукта | Условия испытания | Единица | TP TP-1 TP-2 | |||||||||||||
| Диэлектрическая постоянная | При диэлектрической постоянной ≤ 11, испытательным условием является 10 ГГц. При диэлектрической постоянной > 11 испытательным условием является 5 ГГц. |
/ | 3.0±0.06 | 40,4±0.09 | 6.0±0.12 | |||||||||||
| 6.15±0.12 | 9.2±0.18 | 90,6±0.19 | ||||||||||||||
| 10.2±0.2 | 11.0±0.022 | 16.0±0.4 | ||||||||||||||
| 20.0±0.8 | 22.0±0.88 | 250,0±1.0 | ||||||||||||||
| Диэлектрическая постоянная может быть настроена в диапазоне от 3,0 до 25. | ||||||||||||||||
| Диэлектрическая постоянная толерантность | Диэлектрическая константа 3,0110 | / | ± 2% | |||||||||||||
| Диэлектрическая постоянная 11,1 ≈ 16.0 | / | ± 2,5% | ||||||||||||||
| Диэлектрическая постоянная 16,1 ≈ 25.0 | / | ± 4% | ||||||||||||||
| Тангенс потери | Тангенс потери 3,0 ≈ 9.5 | 10 ГГц | / | 0.0010 | ||||||||||||
| Убыток Тангенс 9,6 ‰ 11.0 | 10 ГГц | / | 0.0012 | |||||||||||||
| Убыток Тангенс 11.1160 | 5 ГГц | / | 0.0015 | |||||||||||||
| Убыток Тангенс 16.1 ¢ 25.0 | 5 ГГц | / | 0.0020 ¢ 0.0025 | |||||||||||||
| Диэлектрический постоянный температурный коэффициент | Диэлектрическая константа 3,0 ≈ 9.5 | -55°С до 150°С | PPM/°C | -50 | ||||||||||||
| Диэлектрическая константа 9,6160 | -55°С до 150°С | PPM/°C | -40 | |||||||||||||
| Диэлектрическая постоянная 16,1 ≈ 25.0 | -55°С до 150°С | PPM/°C | -55 | |||||||||||||
| Прочность очистки | 1 OZ Нормальное состояние | Н/мм | >0.6 | |||||||||||||
| 1 ОЗ после испытания на влажность воздуха | Н/мм | >0.4 | ||||||||||||||
| Сопротивляемость объема | Нормальное состояние при 500 В | MΩ.cm | > 1×109 | |||||||||||||
| Сопротивляемость поверхности | Нормальное состояние при 500 В | MΩ | > 1×107 | |||||||||||||
| Коэффициент теплового расширения (XY Z) |
Диэлектрическая постоянная 3,00 ≈ 4.40 | -55°С до 150°С | PPM/°C | 60,60,70 | ||||||||||||
| Диэлектрическая постоянная 4,60 ̊6.15 | -55°С до 150°С | PPM/°C | 50,50,60 | |||||||||||||
| Диэлектрическая постоянная 6,16 ‰ 11.0 | -55°С до 150°С | PPM/°C | 40,40,55 | |||||||||||||
| Диэлектрическая постоянная 11,1 ≈ 16.0 | -55°С до 150°С | PPM/°C | 40,40,50 | |||||||||||||
| Диэлектрическая постоянная 16,1 ≈ 25.0 | -55°С до 150°С | PPM/°C | 35,35,40 | |||||||||||||
| Поглощение воды | 20±2°C, 24 часа | % | ≤ 0.01 | |||||||||||||
| Долгосрочная рабочая температура | Высоко-низкотемпературная камера | °C | -100°С до 150°С | |||||||||||||
| Состав материала | Полифениленокись, керамический, в паре с медной фольгой ED. | |||||||||||||||
| Данные плотности и теплопроводности для материалов с различными диэлектрическими константами следующие: | ||||||||||||||||
| Характеристики продукта | Единица | Диэлектрическая константа | ||||||||||||||
| 3.0 | 4.4 | 6.0 | 6.15 | 9.6 | 10.2 | 11.0 | 16.0 | 20.0 | 22.0 | 25.0 | ||||||
| Плотность | g/cm3 | 1.69 | 1.89 | 2.1 | 2.12 | 2.26 | 2.33 | 2.40 | 2.76 | 2.73 | 2.77 | 2.94 | ||||
| Теплопроводность | W/(M.K) | 0.40 | 0.44 | 0.55 | 0.55 | 0.65 | 0.67 | 0.70 | 0.80 | 0.85 | 0.90 | 1.0 | ||||
| ПКБ-материал: | Полифениленокись, керамические | ||
| Наименование (серия ТП) | Назначение | DK | DF |
| TP300 | 3.0±0.06 | 0.0010 | |
| TP440 | 40,4±0.09 | 0.0010 | |
| TP600 | 6.0±0.12 | 0.0010 | |
| TP615 | 6.15±0.12 | 0.0010 | |
| TP920 | 9.2±0.18 | 0.0010 | |
| TP960 | 90,6±0.2 | 0.0011 | |
| TP1020 | 10.2±0.2 | 0.0011 | |
| TP1100 | 11.0±0.22 | 0.0011 | |
| TP1600 | 16.0±0.32 | 0.0015 | |
| TP2000 | 20.0±0.4 | 0.0020 | |
| TP2200 | 22.0±0.44 | 0.0022 | |
| TP2500 | 25.0±0.5 | 0.0025 | |
| Количество слоев: | Односторонний, двусторонний ПКБ | ||
| Вес меди: | 1 унция (35 мкм), 2 унции (70 мкм) | ||
| Диэлектрическая толщина (диэлектрическая толщина или общая толщина) | 0.5 мм, 0.8 мм, 1.0 мм, 1.2 мм, 1.5 мм, 2.0 мм, 3.0 мм, 4.0 мм, 5.0 мм, 6.0 мм, 7.0 мм, 8.0 мм, 10.0 мм, 12.0 мм | ||
| Размер ПКБ: | ≤ 150 мм х 220 мм | ||
| Маска для сварки: | Зеленый, черный, синий, желтый, красный и т.д. | ||
| Окончание поверхности: | Голая медь, HASL, ENIG, погруженное серебро, погруженное олово, OSP, чистое золото, ENEPIG и т.д. | ||

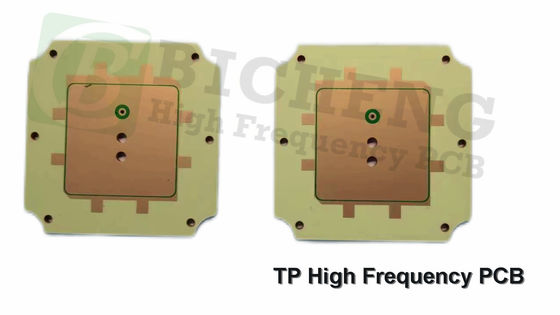

Эти ПКБ имеют двухслойную жесткую структуру, включающую ядро TP300 длиной 0,5 мм с 35 мкм медными слоями с обеих сторон.с окончательной толщиной 0.6 мм. Он поддерживает минимальные характеристики следов и пространства 4/7 миллиметров и вмещает минимальный размер отверстия 0,25 мм. Окончание поверхности серебро погружения,повышение сварчивости и общей производительности.
Художественная работа предоставляется в формате Gerber RS-274-X, а ПКБ соответствует стандартам качества IPC-Class-2. Он доступен для всего мира, обеспечивая доступность для инженеров.
Типичные применения
Идеальное применение ПКБ TP300 включает:
- Антенны GPS
- Ракетные системы
- Зажигалки.
- Миниатюрные антенны
Благодаря своим передовым характеристикам и высокой надежности, ПКБ TP300 является исключительным выбором для современных высокочастотных электронных конструкций.
