RF-60A PCB 2-слойная толщина 25 мил Черная шелкография Иммерсионное золото

RF-60A PCB 2-слойная толщина 25 мил Черная шелкография Иммерсионное золото

МОК: 1 шт.
цена: USD9.99-99.99/PCS
Стандартная упаковка: Вакуумные пакеты+Картоны
Срок доставки: 8-9 рабочих дней
Способ оплаты: T/T
Пропускная способность: 5000 штук в месяц
Подробная информация
Место происхождения
Китай
Фирменное наименование
Bicheng
Сертификация
UL, ISO9001, IATF16949
Материал для ПХБ:
РФ-60А - 0,635 мм (25 мил)
Количество слоев:
2-layer
Толщина ПКБ:
0.7 мм
Размер ПКБ:
65 мм х 14 мм = 1 PCS, +/- 0,15 мм
Вес меди:
1 унция (1,4 мил) внешние слои
Поверхностная отделка:
Золото погружения
Выделить:

PCB 2 слоев

,

PCB толщиной 25 мил

,

RF-60A PCB

Описание продукта

Этот высокопроизводительный печатный лист разработан для удовлетворения строгих требований различных высокочастотных приложений, обеспечивающих надежность и точность.



Понимание материала RF-60A

RF-60A является частью уважаемого семейства Taconic ORCER, известного своей исключительной органической керамической ламинатной конструкцией.который повышает размерную стабильность и силу изгибаИнновационная формула RF-60A обеспечивает низкую влагопоглощающую способность и равномерные электрические свойства.установление критерия надежности в сложных условиях.



Ключевые свойства RF-60A

Прочные характеристики RF-60A делают его предпочтительным материалом для высокочастотных приложений:

- Диэлектрическая постоянная (Dk): 6,15 при 10 ГГц. Эта низкая Dk позволяет минимально снизить потерю сигнала и улучшить производительность в RF-приложениях.
- Коэффициент рассеивания: 0,0038 при 10 ГГц/23°С. Этот низкий коэффициент рассеивания обеспечивает эффективную передачу сигнала при уменьшении генерации тепла.
Низкая скорость поглощения влаги способствует повышению надежности в влажной среде.
- Теплопроводность: 0,4 Вт/МК. Это свойство способствует эффективному рассеиванию тепла, что имеет решающее значение для высокомощных приложений.



- CTE (коэффициент теплового расширения):
- Ось X: 9 ppm/°C
- Ось Y: 8 ppm/°C
- Ось Z: 69 ppm/°C



- Свойства выброса газов: 0,02% TML, 0,01% WVR. Эти характеристики делают RF-60A подходящим для ограниченных пространственных приложений.



Эти свойства гарантируют, что PCB RF-60A сохраняет целостность производительности даже в экстремальных условиях, что важно для применения в аэрокосмической, телекоммуникационной и медицинской промышленности.



RF-60A Типичные значения
Недвижимость Метод испытания Единица Стоимость Единица Стоимость
Dk @ 10 ГГц IPC-650 2.5.5.6   6.15   6.15
Df @ 10 ГГц IPC-650 2.5.5.5.1   0.0038   0.0038
Поглощение влаги IPC-650 2.6.2.1 % 0.02 % 0.02
Диэлектрический разрыв IPC-650 2.5.6 kV 53 kV 53
Диэлектрическая прочность ASTM D 149 В/мл 880 КВ/мм 35
Сопротивляемость объема IPC-650 2.5.17.1 (после влажности) Мом/см 9.0 х 108 Мом/см 9.0 х 108
Сопротивляемость поверхности IPC-650 2.5.17.1 (после влажности) Мом. 2.28 х 108 Мом. 2.28 х 108
Сопротивление дуги IPC-650 2.5.1 Второй 193 Второй 193
Сила на изгиб (MD) ASTM D 790 Пси 18,300 Н/мм2 126.2
Прочность на изгибе (CD) ASTM D 790 Пси 14,600 Н/мм2 100.7
Прочность на тягу (MD) ASTM D 3039 Пси 19,500 Н/мм2 134.4
Прочность на растяжение (CD) ASTM D 3039 Пси 16,300 Н/мм2 112.4
Модуль молодого ASTM D 3039 Кпси 1,590 Н/мм2 11,000
Соотношение Poisson's ASTM D 3039   0.068 Н/мм2 0.068
Модуль сжатия ASTM D 695 (23°C) Кпси 338   2,330
Прочность очистки (1 унция) IPC-650 2.4.8 сек. 5.2.2 (тепловое напряжение) В фунтах/в 8 Н/мм 1.4
Размерная стабильность (MD) IPC-650 2.4.39 Раздел 5.4 (После выпечки) миллиграмм/дюйм 0.68 мм/м 0.68
Размерная стабильность (CD) IPC-650 2.4.39 Раздел 5.4 (После выпечки) миллиграмм/дюйм 1.05 мм/м 1.05
Плотность (специфическая гравитация) ASTM D 792 g/cm3 2.79 g/cm3 2.79
Теплопроводность ASTM F 433 W/M*K 0.4 W/M*K 0.4
CTE (ось X) ASTM D 3386 (-30°C - 125°C) ppm/°C 9 ppm/°C 9
CTE (ось Y) ASTM D 3386 (-30°C - 125°C) ppm/°C 8 ppm/°C 8
CTE (ось Z) ASTM D 3386 (-30°C - 125°C) ppm/°C 69 ppm/°C 69
Выброс газов (% TML) ASTM E 595* % 0.02 % 0.02
Выброс газов (% CVCM) ASTM E 595* % 0.00 % 0.00
Выброс газов (% WVR) ASTM E 595* % 0.01 % 0.01
Уровень воспламеняемости UL 94   V-0   V-0



Подробные спецификации ПКБ

Эта печатная пластина имеет сложную двухслойную жесткую конструкцию, которая оптимизирует производительность для высокочастотных приложений. Ниже приведены точные характеристики, которые определяют ее возможности:



Технические спецификации

- Базовый материал: RF-60A
- Количество слоев: 2 слоя, обеспечивающие баланс сложности и эффективности.
- Размеры доски: 65 мм х 14 мм (± 0,15 мм), что позволяет создавать компактные конструкции без ущерба для функциональности.
- Минимальное пространство: 4/6 миллилитров, что позволяет создавать сложные схемы.
- Минимальный размер отверстия: 0,3 мм, для размещения различных электронных компонентов.
- Толщина готовой доски: 0,7 мм, что обеспечивает долговечность и надежность.
- Оконченная медная масса: 1 унция (1,4 миллиметра) на внешних слоях, обеспечивая прочные электрические соединения.
- толщина покрытия: 20 мкм, повышая долговечность соединений между слоями.
- Поверхностная отделка: погружение в золото, обеспечивающее отличную сварную способность и коррозионную стойкость.
- Верхний шелковый экран: черный, обеспечивающий четкую идентификацию компонентов.
- Верхняя маска: синяя, способствующая эстетическому и функциональному дизайну.
- Электрические испытания: 100% испытано перед отгрузкой, обеспечивая гарантию качества.
- Глобальная доступность: да, что делает его доступным для производителей по всему миру.



Структура сборки ПКБ

Складка PCB RF-60A состоит из:



- Медный слой 1: 35 мкм, обеспечивающий эффективную передачу сигнала.
- RF-60A Диэлектрический: 0,635 мм (25 миллиметров), обеспечивающий необходимую изоляцию и стабильность.
- Медный слой 2: 35 мкм, позволяющий сложные конфигурации цепей.



Эта тщательно разработанная конфигурация обеспечивает оптимальную производительность и надежность, особенно в высокочастотных приложениях.

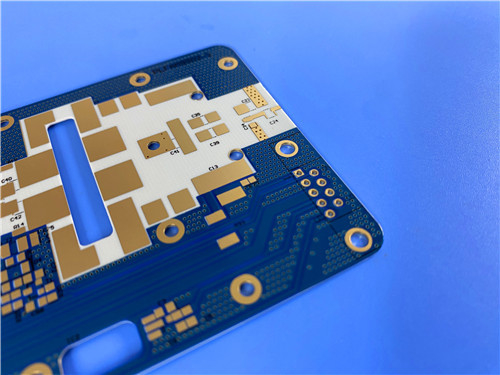

RF-60A PCB 2-слойная толщина 25 мил Черная шелкография Иммерсионное золото 0



Применение в промышленности

PCB RF-60A хорошо подходит для различных высокочастотных приложений, включая:


Усилители мощности: используются в системах связи, где сила сигнала является критической.


Фильтры и соединители: необходимы для обработки и маршрутизации сигнала в радиочастотных схемах.


Миниатюрные антенны: идеально подходят для компактных конструкций в современных устройствах связи.


Пассивные компоненты: такие как конденсаторы и резисторы, где стабильность и надежность имеют первостепенное значение.



Соответствие и устойчивость

ПКБ RF-60A соответствует стандартам IPC-класса 2, что гарантирует, что он соответствует высококачественным производственным стандартам.отражающая приверженность экологической устойчивости и ответственной производственной практикеЭто соответствие не только обеспечивает безопасность для конечных пользователей, но и соответствует глобальным усилиям по минимизации электронных отходов.



Заключение
Благодаря своему передовому материалу RF-60A, высокой точности и надежному дизайну, 2-слойный жесткий печатный лист позиционируется как идеальное решение для вашего следующего электронного проекта.Высокое качество и надежность, предназначенные для высокочастотных приложений!



Для дальнейших вопросов или для размещения заказа, пожалуйста, свяжитесь с нашей специализированной командой продаж.



RF-60A PCB 2-слойная толщина 25 мил Черная шелкография Иммерсионное золото 1
