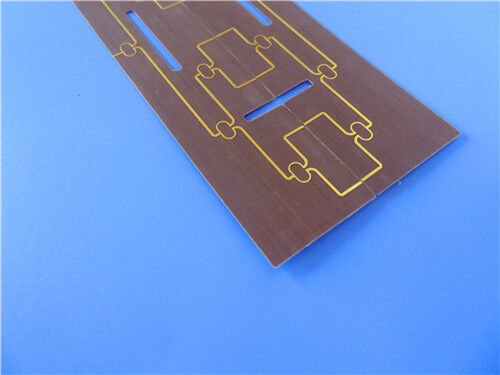

Этот двухслойный жесткий печатный лист F4BTMS300 представляет собой ультратонкое, высоконадежное решение высокочастотных схем, предназначенное для строгих аэрокосмических, военных радаров и спутниковых коммуникаций.Использование модернизированной керамически наполненной композитной подложки из ПТФЭ F4BTMS300, плата достигает сверхнизких электромагнитных потерь и исключительной стабильности измерений в сложных условиях эксплуатации.4 мл) внешний вес меди, оснащенный высококачественной поверхностной отделкой ENIG для обеспечения стабильной электрической проводимости и долгосрочной антикоррозионной способности.он имеет слепую через-свободную структуру с двусторонней конструкцией, не состоящей из шелкового экрана и не состоящей из сварной маскиИзготовленные по стандартам IPC-Class-2 и основанные на стандартных файлах Gerber RS-274-X, каждый PCB проходит полномасштабное электрическое тестирование перед доставкой.с доступными глобальными поставками для высокотехнологичного промышленного и аэрокосмического развертывания.
Спецификация ПКБ
| Спецификация |
Подробная информация |
| Базовый материал |
Усовершенствованная керамически наполненная композитная подложка из ПТФЕ F4BTMS300 |
| Количество слоев |
2 слоя (жесткий сверхтонкий ПКБ) |
| Толщина готовой доски |
0.25 мм |
| Размеры доски |
660,04 мм x 78 мм (1 PCS), допустимость +/- 0,15 мм |
| Оконченный вес меди |
1 унция (1,4 миллилитра) внешних слоев |
| через толщину покрытия |
20 мкм |
| Минимальное количество следов/пространства |
4/6 мл |
| Минимальный размер отверстия |
0.35 мм |
| Слепые пути |
Никаких |
| Поверхностная отделка |
ENIG (неэлектрическое никельное погруженное золото) |
| Шелковый экран |
Никакого шелкопряда сверху и снизу |
| Маска для сварки |
Никакой верхней и нижней сварной маски |
| Стандарт качества |
IPC-класс-2 |
| Процесс испытаний |
100% электрическое испытание перед отправкой |
Благодаря симметричной и компактной двуслойной жесткой сборке эта сверхтонкая печатная пластина обеспечивает постоянные электрические характеристики и отличную плоскость конструкции для передачи высокочастотного сигнала.Оптимизированная многослойная структура исключает внутренний дисбаланс напряжения во время производства и эксплуатации, поддерживающий высокую производительность изготовления и долгосрочную операционную стабильность для точных радиочастотных и аэрокосмических схем.
Структура сборки ПКБ:
| Установка слоя |
Подробности спецификации |
| Медный слой 1 |
35 мкм RTF низкопроводчивая медная фольга с низкой грубостью |
| F4BTMS300 Ядро подложки |
0.127 мм (5 миллиметров) модернизированный керамический наполненный композитный PTFE ядро |
| Медный слой 2 |
35 мкм RTF низкопроводчивая медная фольга с низкой грубостью |
Статистика ПХБ
Этот высокочастотный ПКБ высокой точности F4BTMS300 использует оптимизированную компоновку компонентов и рациональное распределение, полностью адаптируясь к требованиям компактной сборки и обеспечивая стабильную,высокоточная передача сигнала для аэрокосмических и радиочастотных систем.
| Статистическая статья |
Количество |
| Совокупность компонентов |
42 |
| Общее количество подушек |
38 |
| Проходные подушки |
23 |
| Верхние SMT Pads |
15 |
| Нижняя SMT подкладка |
0 |
| Vias Количество |
26 |
| Чистое количество |
2 |
F4BTMS300 Введение высокочастотного субстрата
F4BTMS300 представляет собой обновленную итерацию традиционной серии субстратов F4BTM, усовершенствованную с помощью оптимизированной формулировки материалов и передовых методов производства.Этот композитный материал содержит высокосодержащие нанокерамические наполнители и сверхтонкую стекловолокно ткань, смешанную с смолой PTFE, эффективно смягчая негативное воздействие стекловолокна на распространение электромагнитных волн.улучшает общую однородность измерений, снижает анизотропию оси X/Y/Z и расширяет эффективный диапазон рабочих частот при одновременном повышении электрической прочности.
Субстрат обладает превосходной теплопроводностью, стабильными характеристиками диэлектрической температуры и сверхнизкими показателями теплового расширения.поддержание стабильных электрических и структурных свойств при экстремальных колебаниях температурыВ качестве стандартной конфигурации используется медная фольга с низкой грубостью RTF, которая эффективно уменьшает потерю высокочастотных проводников при сохранении надежной прочности кожуры.Совместима с ламинированием на основе меди и алюминия, F4BTMS300 служит высоконадежной аэрокосмической альтернативой импортируемым высокочастотным субстратам, идеально подходит для производства военных, авиационных и спутниковых коммуникационных схем.
F4BTMS300 Электрические и тепловые характеристики ядра
| Параметр производительности |
Спецификация и описание |
| Диэлектрическая постоянная (Dk) |
30,0 на 10 ГГц, стабильный в высокочастотных полосах |
| Фактор рассеивания (Df) |
00,0013 при 10 ГГц, 0,0015 при 20 ГГц, ультранизкое ослабление сигнала |
| Тепловой коэффициент Dk |
-20 ppm/°C (-55°C - 150°C), стабильная диэлектрическая производительность при изменении температуры |
| Коэффициент теплового расширения (CTE) |
Ось X: 10 ppm/°C; Ось Y: 11 ppm/°C; Ось Z: 22 ppm/°C (-55°C - 288°C), низкая анизотропия и высокая структурная стабильность |
| Теплопроводность |
0.67 W/mk, эффективное теплоотведение для непрерывной работы на высокой мощности |
| Уровень поглощения влаги |
00,025%, отличная влагостойкость при суровых условиях окружающей среды |
Материал F4BTMSПреимущества
Превзойдя традиционныеFR4и обычные субстраты из ПТФЕ, ПКБ F4BTMS300 обладают улучшенными свойствами материалов и универсальной совместимостью процессов, идеально подходят для строгой высокой точности,высокочастотные промышленные и аэрокосмические приложения:
Низкая высокочастотная потеря: нанокерамическая композитная структура уменьшает ослабление сигнала для стабильной передачи на частоте 10-20 ГГц
Надежная тепловая стабильность: оптимизированный температурный коэффициент CTE и DK избегают сдвига электрической производительности при тепловом цикле
Минимизация потерь проводников: в сочетании с медной фольгой с низкой грубостью RTF для сокращения потерь от воздействия кожи и повышения эффективности цепи
Высокая экологическая устойчивость: сверхнизкая влагопоглощение обеспечивает стабильную производительность при колебаниях температуры и влажности
Низкая структурная анизотропия: сбалансированные физические свойства предотвращают деформацию и улучшают долгосрочную эксплуатационную надежность
Широкая адаптивность процесса: совместима с ламинированием на основе меди и алюминия для различных высокопроизводительных цепей рассеивания тепла
Типичные применения
Благодаря сверхнизким диэлектрическим потерям, исключительной адаптивности к окружающей среде и стабильной высокочастотной электрической производительности, ПКБ F4BTMS300 широко применяются в аэрокосмической промышленности высокого класса.Военная оборона и точные микроволновые системы RF:
- Аэрокосмическое оборудование, космические системы и электронные кабинные устройства
- Высокоточные микроволновые и радиочастотные схемы
- Военные радиолокационные и высокоточные детекционные радиолокационные оборудования
- Компоненты сети радиочастотного питания и модули обработки сигнала
- Фазочувствительные антенны и антенные системы фазового массива
- Коммерческое и военное оборудование для спутниковой связи
Гарантия качества и услуг
Все высокочастотные печатные платы F4BTMS300 изготавливаются в строгом соответствии с критериями промышленного качества IPC-класса 2.Эти ультратонкие высокочастотные платы имеют точную толерантность измерений и стабильную электрическую консистенцию для высококачественных сценариев примененияКаждый готовый агрегат проходит комплексную проверку электрической производительности перед отгрузкой для устранения функциональных дефектов и обеспечения единообразия качества партии.Поддержка глобальной логистики и профессиональной технической поддержки, эти решения для ПКБ в аэрокосмическом секторе обеспечивают надежную поддержку высокоточного промышленного производства и передовых научных исследований во всем мире.
