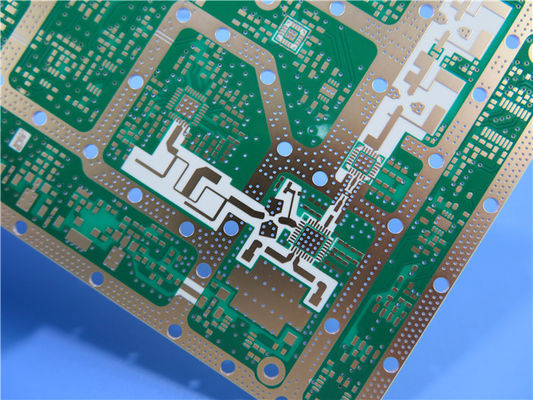

Прецизионный 2-слойный радиочастотный пластинчатый блок построен на 20 миллиметровом материале RO4534 с погружением в золото

Представляем вам наш недавно поставленный ПКБ, разработанный с точностью и передовыми технологиями для удовлетворения ваших конкретных потребностей.Этот двуслойный жесткий ПКБ имеет высокопроизводительные материалы и исключительные конструкционные детали, что делает его подходящим для широкого спектра применений.

Эти PCB-субстраты изготавливаются из керамически заполненных, стеклянно-укрепленных углеводородных ламинатов Rogers RO4534, известных своими выдающимися характеристиками.4 на 10 ГГц и коэффициент рассеивания 0.0027 на частоте 10 ГГц, эта печатная пластина обеспечивает низкую потерю и низкий ответ PIM.

Отличная размерная стабильность и термоустойчивая смоловая система PCB позволяют им совместиться со стандартными производственными процессами.обеспечение сохранности механической формы во время обращенияБолее того, его высокая теплопроводность повышает способность обработки энергии.

Склад состоит из медного слоя длиной 35 мкм, ядра Rogers 4534 длиной 0,508 мм и другого медного слоя длиной 35 мкм.Минимальный след/пространство 5/5 миллиметровПечатный пластинка проходит тщательное 100% электрическое испытание перед отгрузкой, чтобы обеспечить его качество и надежность.

С 115 компонентами и 223 общими подложками, включая 121 сквозь отверстия подложки и 102 технологии верхней поверхности (SMT) подложки, этот PCB предлагает универсальность в интеграции компонентов.Он состоит из 267 путей и 6 сетей., обеспечивая гибкость для различных соединений цепей.

Дизайн, поставляемый в формате Gerber RS-274-X, обеспечивает точность и совместимость со стандартными производственными процессами.гарантирование высококачественной производительности и надежности.

PCB доступен во всем мире, что делает его доступным для клиентов по всему миру.

Для любых технических запросов или дополнительной информации, пожалуйста, свяжитесь с нашей специализированной командой по адресу sales10@bichengpcb.com.Мы стремимся предоставить исключительную поддержку и обеспечить ваше удовлетворение нашими продуктами.

Подробнее о материале RO4534

RO4534 - еще один высокопроизводительный материал, предлагаемый корпорацией Rogers для изготовления печатных плат (PCB).

Состав: RO4534 представляет собой термостойкий композитный материал, состоящий из тканей из стекловолокна в сочетании с высокотемпературной смолой.Эта композиция обеспечивает отличную механическую прочность, стабильности и электрической производительности.

Диэлектрическая постоянная (DK): DK RO4534 варьируется в зависимости от толщины ламината.Последовательный и тщательно контролируемый DK обеспечивает предсказуемые электрические характеристики в высокочастотных приложениях.

Фактор рассеивания: Фактор рассеивания RO4534 обычно составляет около 0,003 при 10 ГГц/23°С. Этот низкий фактор рассеивания указывает на минимальную потерю энергии в материале,обеспечивает превосходную целостность сигнала и снижает потерю мощности в высокочастотных схемах.

Теплопроводность: RO4534 имеет теплопроводность 0,66 Вт/м/К при 50 °С. Хотя она не такая высокая, как у некоторых других материалов, она все равно обеспечивает эффективное рассеивание тепла для применения с умеренной мощностью.

Поглощение влаги: RO4534 имеет относительно низкую скорость поглощения влаги примерно 0,03%.минимизация влияния влажности на производительность ПКБ.

Коэффициент теплового расширения (CTE): RO4534 показывает CTE 17 ppm/°C в оси X и 17 ppm/°C в оси Y.Эти значения представляют собой то, как материал расширяется или сокращается с изменениями температуры вдоль разных осейСбалансированный CTE минимизирует риск механического напряжения и обеспечивает размерную стабильность в конструкциях ПКБ.

Огнестойкость: RO4534 имеет огнестойкость UL 94V-0, что указывает на его отличную огнестойкость.

RO4534 обычно используется в приложениях, требующих высокочастотных характеристик и надежности, таких как телекоммуникационная, аэрокосмическая и автомобильная промышленность.Он подходит для таких приложений, как усилители базовых станций, усилители мощности, фильтры, соединители и другие конструкции радиочастотных/микроволновых схем, где отличные электрические свойства, механическая прочность и тепловая стабильность имеют жизненно важное значение.
