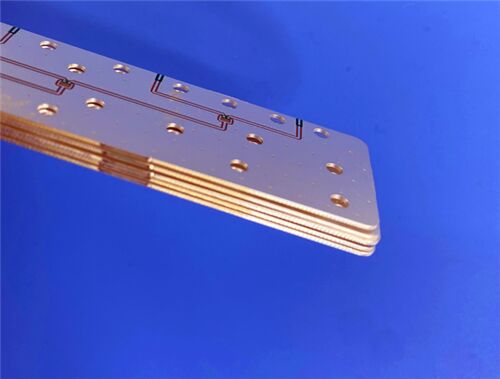

Этот 4-слойный гибрид Роджерс РО3003высокочастотные ПКБимеет композитную структуру, в которую встроены диэлектрики PTFE RO3003 и TG170 FR-4, заполненные керамикой,идеально сбалансированный сверхнизкий микроволновой потеря и надежная механическая стабильность по разумной ценеИзготовленный с погружением серебряной поверхности и соответствующий стандартизированным промышленным критериям, этот 0.8мм многослойная плата принимает асимметричную медную конфигурацию с 1 унцией внешней меди и 0Этот гибридный частотный печатный диск широко используется в автомобильных радарах, спутниковой связи, беспроводных антеннах и системах усилителей сотовой энергии.
Спецификации ПХБ
| Строительный элемент |
Подробная информация |
| Базовый материал |
Rogers RO3003 + TG170 FR-4 смешанный диэлектрический ламинат, гибридная структура для высокочастотных и экономичных требований |
| Количество слоев |
4 слоя Многоуровневые гибридные печатные платы для высокоточных микроволновых коммуникаций |
| Размеры доски |
52 mm × 77 mm (1PCS), изготовленный с точным допустимым размером для бесшовной сборки компонентов |
| Толщина готовой доски |
00,8 мм, тонкий легкий профиль, предназначенный для компактных модулей высокой плотности |
| Вес меди |
Внешний слой: 1 унция готовой меди; Внутренний слой: 0,5 унции готовой меди. |
| Поверхностная отделка |
Immersion Silver, обеспечивающий превосходную поверхностную проводимость и низкое ослабление сигнала для микроволновых частотных схем |
| Шелковый экран и сварная маска |
Верхний шелкоплот: отсутствует; Нижний шелкоплот: отсутствует; Верхняя сварная маска: отсутствует; Нижняя сварная маска: отсутствует. |
| Проверка качества |
До отправки проводится 100%-ная проверка электрической непрерывности для обеспечения надежной электрической производительности. |
Конфигурация сборки ПКБ
| Последовательность набора |
Материал и толщина Описание |
| Медный слой 1 (внешний) |
1 унция наружной меди для стабильного распространения микроволнового сигнала |
| Диэлектрик 1 |
0.254 мм Роджерс RO3003 ️ Керамически усиленный композит из ПТФЕ с ультранизкой высокочастотной диэлектрической потерью |
| Медный слой 2 (внутренний) |
0.5 унций меди тонкая внутренняя медная фольга для сложных внутренних цепей |
| Диэлектрик 2 |
0.185 мм препрег для стабильного связывания межслоя |
|
Медный слой 3 (внутренний)
|
0.5 унций меди Симметричная внутренняя медная компоновка для оптимизированной консистенции импеданса |
| Диэлектрик 3 |
0.254mm TG170 FR-4 |
| Медный слой 4 (Внешний) |
1 унция наружной медной фольги, обеспечивающей отличную поверхностную проводимость и сварную способность |
Формат рисунка и стандарт соответствия
Формат изображения: поставляется в формате Gerber RS-274-X, международно признанном промышленном формате, обеспечивающем точное многослойное изготовление и универсальную совместимость данных.
Стандарт качества: отвечает критериям IPC-класса-2, обеспечивая долгосрочную операционную стабильность для коммерческих радиочастотных электронных устройств.
Доступность: Глобальные судоходные решения предлагаются для поддержки международных закупок и коммуникационных инженерных проектов.
Введение подложки Rogers RO3003
RO3003 - это высококачественный керамически наполненный композитный ламинат PTFE, принадлежащий серии высокочастотных материалов RO3000 от Rogers. Разработан для коммерческих микроволновых и радиочастотных приложений,эта подложка обеспечивает постоянные электрические характеристики и превосходную механическую долговечность по экономичной ценеВ отличие от обычных высокочастотных диэлектриков, серия RO3000 сохраняет равномерные механические свойства независимо от изменения диэлектрической константы.позволяет надежное гибридное складирование из нескольких материалов без деформации или структурных дефектов.
RO3003 обладает характеристиками теплового расширения, совпадающими с медью, для исключительной стабильности измерений при цикле температуры.при этом по оси Z CTE измеряется 24 ppm/°C, значительно повышает прочность проходных отверстий в экстремальных тепловых условиях.этот материал поддерживает надежную передачу сигнала до 77 ГГцОн совместим со стандартными рабочими процессами изготовления ПТФЕ и служит экономически эффективным решением для производства высокопроизводительных радиочастотных схем.
Основные материалыОсобенностьс
| Параметр |
Спецификация и примечания |
| Диэлектрическая постоянная (Dk) |
30,00 ± 0,04 @10 ГГц, с узкой терпимостью Dk для точной калибровки импеданса |
| Фактор рассеивания (Df) |
00,0010 @ 10 ГГц, сверхнизкий фактор рассеивания, минимизирующий деградацию микроволнового сигнала |
| Ось X/Y CTE |
17 ppm/°C, термосинхронизированная с медью для обеспечения превосходной консистенции размеров |
| Ось Z CTE |
24 ppm/°C, повышает теплостойкость и долговечность пробитых отверстий |
| Максимальная рабочая частота |
до 77 ГГц, полностью применимый для радиолокационных систем миллиметровой волны и передовых систем связи |
| Уменьшение гравировки |
Меньше 0,5 миллиметра/дюйм, обеспечивающее высокоточные схемы с минимальными деформациями |
Основные преимущества
Rogers RO3003 обеспечивает выдающиеся технические преимущества, оптимизированные для гибридных многослойных радиочастотных схем:
Ультра-низкие диэлектрические потери обеспечивают неповрежденную целостность сигнала для высокочастотных микроволновых передач
Медно-сравненный CTE повышает стабильность сборки SMT и устойчивость к колебаниям температуры
Нечувствительный к температуре и частоте Dk поддерживает стабильную электрическую производительность в сложных условиях
Бесшовная совместимость с гибридной ламинацией FR4 уменьшает высокую производительность RF и затраты на производство
Однородные механические свойства эффективно предотвращают деламинацию и деформацию в многослойных стекальных конструкциях
Процесс производства, удобный для массового производства, снижает стоимость единицы для коммерческих оптовых RF-заказов
Типичные применения
Этот 4-слойный гибридный ПКБ RO3003 широко используется в коммерческой высокочастотной связи и радиолокационной промышленности:
-77 ГГц автомобильный радар и передовые системы помощи водителю (ADAS)
-GPS и системы спутниковых антенн глобального позиционирования
-Инфраструктура сотовой связи: усилители мощности и антенны
- Антенны для беспроводной связи и управляемые напряжением осцилляторы
-Спутниковые терминалы прямого вещания и оборудование для кабельной связи
- Устройства дистанционного мониторинга счетчиков и высокочастотные схемы питания
