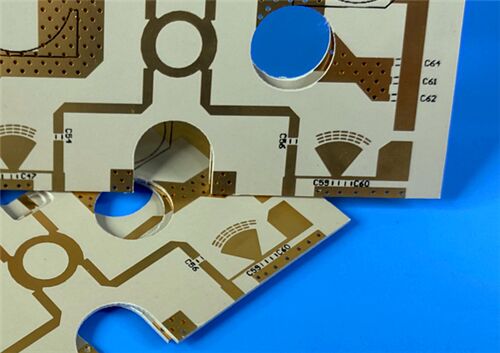

Ищете высокопроизводительную двухслойную жесткую печатную плату, предназначенную для использования в сетях 5G и миллиметровых волнах? Эта двухслойная жесткая печатная плата изготовлена из ламината с медным покрытием CLTE-MW — высокопроизводительного и экономичного материала, армированного стекловолокном и высоким содержанием наполнителя, — созданного для удовлетворения потребностей приложений с ограничениями по толщине, сохраняя при этом исключительную целостность сигнала. Соответствующая стандартам качества IPC-класса 2, эта печатная плата обеспечивает надежную работу для критически важных применений, таких как коммерческая связь, военное/аэрокосмическое оборудование и системы спутниковой связи. Ориентированный на точность, производительность с низкими потерями и экономическую эффективность, он является идеальным выбором для инженеров и специалистов по закупкам, которым нужна надежная подложка для высокочастотных проектов с ограниченной толщиной.
Характеристики печатной платы
| Строительный предмет |
Подробности |
| Размеры платы |
Размер 76,4 x 95 мм (1 шт.) с жестким допуском +/- 0,15 мм для обеспечения точной посадки в ваших сборках. |
| След и пространство |
Минимум 6/7 мил, что позволяет создать компактную схему без ущерба для целостности сигнала. |
| Минимальный размер отверстия |
0,25 мм, соответствует стандартным требованиям к монтажу компонентов для прецизионных приложений. |
| Виас |
Отсутствие слепых переходных отверстий упрощает производственный процесс и обеспечивает надежные межслойные соединения. |
| Толщина готовой доски |
0,15 мм, идеально подходит для применений с физическими или электрическими ограничениями толщины. |
| Медный вес |
Толщина 1 унции (1,4 мил) на внешних слоях (35 мкм), обеспечивающая превосходную проводимость для высокочастотных сигналов. |
| Через толщину покрытия |
20 мкм, соответствует стандартам IPC-класса 2 для обеспечения надежных электрических соединений и механической прочности. |
| Поверхностная обработка |
Immersion Gold, обеспечивающий превосходную паяемость, устойчивость к коррозии и совместимость с современными методами сборки для приложений с высокой надежностью. |
| Шелкография и паяльная маска |
Черная верхняя шелкография (без нижней шелкографии); отсутствие верхней или нижней паяльной маски, что обеспечивает чистый дизайн, оптимизированный для работы с высокочастотным сигналом |
| Тестирование качества |
100% электрические испытания проводятся перед отправкой, что гарантирует функциональность и исключает дефектные устройства. |
Стек печатных плат-вверх Конфигурация
| Компонент стека |
Технические характеристики и описание |
| Медный слой 1 |
35 мкм – обеспечивает эффективную передачу сигнала и теплопроводность для высокочастотных применений. |
| Ядро CLTE-MW |
0,076 мм (2,99 мил) – основа выдающихся характеристик печатной платы с низким уровнем потерь, идеальна для проектов с ограниченной толщиной. |
| Медный слой 2 |
35 мкм – обеспечивает постоянную проводимость и симметрию для сбалансированного потока сигналов в высокочастотных цепях. |
Качество и доступность
Стандарт качества: IPC-Класс 2. Соответствует наиболее распространенным в отрасли требованиям к качеству специализированной служебной электронной продукции, обеспечивая надежную работу и увеличенный срок службы.
Доступность: по всему миру. Мы предлагаем доставку по всему миру, отвечающую потребностям инженеров и производителей по всему миру, с приемлемыми для отрасли сроками доставки.

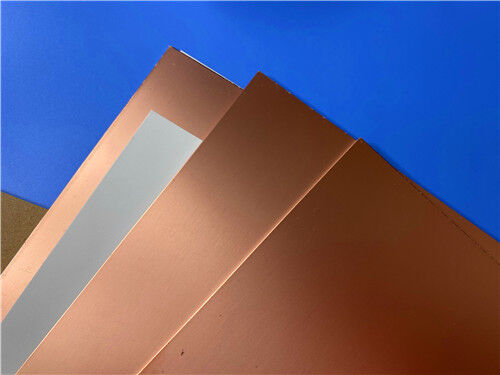

Подложка CLTE-MW: ключ к исключительной производительности
Плакированные медью ламинаты CLTE-MW составляют основу превосходных характеристик нашей печатной платы, разработанной для удовлетворения требований 5G, миллиметровых волн и высокочастотных приложений с ограниченной толщиной:
Ламинаты CLTE-MW предоставляют разработчикам печатных плат высокопроизводительный и экономичный материал, который хорошо подходит для приложений, ограниченных физическими или электрическими ограничениями по толщине. Эта уникальная ламинатная система поставляется в семи вариантах толщины в диапазоне от 3 до 10 мил, обеспечивая оптимальное расстояние между сигналом и землей для 5G и других приложений миллиметрового диапазона. Ламинаты CLTE-MW, армированные стекловолокном и высоким содержанием наполнителя, помогают снизить влияние высокочастотного переплетения стекла на распространение электромагнитных волн. Являясь композитом из ПТФЭ с керамическим наполнением, CLTE-MW специально разработан для диапазона частот от 24 ГГц до 77+ ГГц и обеспечивает производительность с низкими потерями без высокой стоимости альтернатив премиум-класса.
Разработанный с учетом экономической эффективности и универсальности, CLTE-MW удовлетворяет острую потребность в решениях с тонкими подложками с низкими потерями в современной высокочастотной электронике. Армирование стекловолокном и высокая загрузка наполнителя не только уменьшают искажения сигнала, но и повышают механическую стабильность, что делает его идеальным для таких сложных условий, как военная и аэрокосмическая промышленность.
Основные характеристики печатной платы CLTE-MW
Наша двухслойная печатная плата CLTE-MW обладает ведущими в отрасли характеристиками, которые отличают ее для приложений 5G, миллиметрового диапазона и приложений с ограниченной толщиной:
Тангенс низких потерь: 0,0015 на частоте 10 ГГц. Снижает потери сигнала, обеспечивая надежную работу в диапазоне высоких частот и миллиметровых волн, на уровне материалов из ПТФЭ премиум-класса.
Низкий КТР по оси Z: 30 ppm/°C – обеспечивает превосходную надежность металлизированного сквозного отверстия (PTH) и стабильность размеров при колебаниях температуры.
Теплопроводность: 0,42 Вт/(мК) – улучшает рассеивание тепла в требовательных конструкциях, предотвращая перегрев в приложениях с высокой мощностью.
Класс воспламеняемости: UL94 V-0 – соответствует строгим стандартам безопасности для электронных устройств, используемых в коммерческих, военных и аэрокосмических приложениях.
Преимущества выбора печатной платы CLTE-MW
Наша печатная плата предоставляет ощутимые преимущества инженерам, производителям и специалистам по снабжению, работающим над высокочастотными проектами с ограниченной толщиной:
Позволяет создавать конструкции с низкими потерями — уменьшает искажения сигнала, обеспечивая надежную работу в приложениях 5G и миллиметровых волн.
Превосходная надежность металлического сквозного отверстия (PTH). Снижает риск сбоя соединения, что имеет решающее значение для высоконадежных приложений, таких как военная и аэрокосмическая промышленность.
Хорошее рассеивание тепла — поддерживает требовательные конструкции за счет эффективного рассеивания тепла, продлевая срок службы электронных компонентов.
Совместимость с коммерческими приложениями — предлагает экономичное решение без ущерба для производительности для коммерческой связи и авионики.
Надежные механические характеристики – сохраняет стабильность в термически сложных условиях, что делает его идеальным для суровых условий эксплуатации.
Приложения
Наша двухслойная печатная плата CLTE-MW специально разработана для высокочастотных, высоконадежных приложений с ограниченной толщиной, включая:
- Коммерческая связь и авионика
- Военное/Аэрокосмическое применение
- Микроволновые питающие сети
- Фазочувствительные электронные структуры
- Системы спутниковой связи
- Пассивные компоненты (разветвители, фильтры и балуны)
