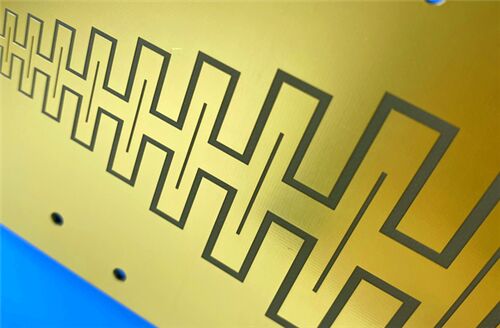

Ищете высокопроизводительную двухслойную жесткую печатную плату, оптимизированную для радиочастотных приложений? Эта двухслойная жесткая печатная плата изготовлена из ламината RF-10 с медным покрытием — композита из ПТФЭ с керамическим наполнителем и тканого стекловолокна — разработанного для удовлетворения растущей потребности в уменьшении размеров в радиочастотных приложениях при сохранении превосходной целостности сигнала. Эта печатная плата, разработанная в соответствии со стандартами качества IPC-класса 2, обеспечивает надежную работу критически важных приложений, таких как микрополосковые патч-антенны, GPS-антенны и спутниковые компоненты. Эта печатная плата, ориентированная на точность, долговечность и экономичность, идеально подходит для инженеров и специалистов по закупкам, которым требуется надежная подложка для высокочастотных проектов.
печатная платаСпецификацияс
Каждый аспект нашей печатной платы спроектирован с учетом точности и производительности, обеспечивая согласованность и надежность каждого узла:
| Строительный предмет |
Подробности |
| Размеры платы |
143,6 x 109,8 мм (2 типа, 2 шт.) с жестким допуском +/- 0,15 мм для точного соответствия вашим сборкам. |
| След и пространство |
Минимум 5/7 мил, что обеспечивает компактную конструкцию схемы без ущерба для целостности сигнала. |
| Минимальный размер отверстия |
0,4 мм, соответствует стандартным требованиям к монтажу компонентов |
| Виас |
Отсутствие слепых переходов, что упрощает производство и обеспечивает надежные межслойные соединения. |
| Толщина готовой доски |
Толщина 0,5 мм обеспечивает баланс между прочностью и компактностью компактных устройств. |
| Медный вес |
Толщина 1 унции (1,4 мил) на внешних слоях (35 мкм), обеспечивающая превосходную проводимость для высокочастотных сигналов. |
| Через толщину покрытия |
20 мкм, соответствует стандартам IPC-класса 2 для надежных электрических соединений и механической прочности. |
| Поверхностная обработка |
ENEPIG, обеспечивающий превосходную паяемость, устойчивость к коррозии и совместимость с современными методами сборки по сравнению со стандартными покрытиями, такими как ENIG. |
| Шелкография и паяльная маска |
Нет верхней или нижней шелкографии, нет верхней или нижней паяльной маски, что обеспечивает чистый дизайн, оптимизированный для работы радиочастотного сигнала. |
| Тестирование качества |
Перед отправкой выполняются 100% электрические испытания, гарантирующие функциональность и исключающие дефектные устройства. |
Стек печатных плат-вверх Конфигурация
| Компонент стека |
Технические характеристики и описание |
| Медный слой 1 |
35 мкм (1 унция) – обеспечивает эффективную передачу сигнала и теплопроводность. |
| RF-10 Ядро |
10 мил (0,254 мм) – основа превосходных радиочастотных характеристик печатной платы |
| Медный слой 2 |
35 мкм (1 унция) – обеспечивает постоянную проводимость и симметрию для сбалансированного потока сигнала. |
Статистика печатных плат
| Элемент статистики печатной платы |
Детали и описание |
| Компоненты |
24 – Содержит основные компоненты радиочастотных цепей. |
| Всего колодок |
51 – Обеспечивает широкие возможности подключения. |
| Сквозные подушечки |
34 – Обеспечивает надежный монтаж компонентов через сквозное отверстие. |
| Лучшие колодки SMT |
17 – Обеспечивает интеграцию компонентов поверхностного монтажа на верхнем слое. |
| Нижние подкладки SMT |
0 — оптимизировано для конкретных компоновок компонентов. |
| Виас |
29 – Обеспечивает надежные межслойные соединения |
| Сети |
2 – Упрощает маршрутизацию цепей при сохранении целостности сигнала. |
Подложка RF-10: ключ к превосходным характеристикам

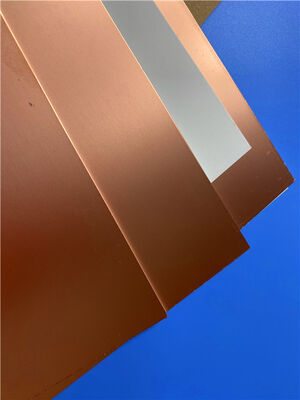

Плакированные медью ламинаты RF-10 являются краеугольным камнем исключительных характеристик наших печатных плат, разработанных с учетом требований высокочастотных радиочастотных приложений:
RF-10 представляет собой композит из ПТФЭ с керамическим наполнителем и тканого стекловолокна, предлагающий уникальное сочетание высокой диэлектрической проницаемости (DK) и низкого коэффициента рассеяния, что имеет решающее значение для снижения потерь сигнала на более высоких частотах. Армирование из тонкого плетенного стекловолокна повышает жесткость, облегчает обращение и повышает стабильность размеров, что делает его идеальным как для однослойных, так и для многослойных цепей.
Разработанный с учетом экономической эффективности и приемлемых для отрасли сроков поставки, RF-10 удовлетворяет потребности в уменьшении размеров радиочастотных приложений. Его превосходное соединение с гладкой низкопрофильной медью в сочетании с низким рассеиванием приводит к оптимальным вносимым потерям на более высоких частотах, где потери на скин-эффект значительны.
Основные характеристики печатной платы RF-10
Наша двухслойная печатная плата RF-10 обладает ведущими в отрасли характеристиками, которые выделяют ее для высокочастотных приложений:
Диэлектрическая проницаемость: 10,2 ± 0,3 при 10 ГГц – обеспечивает компактную конструкцию радиочастотной схемы.
Коэффициент рассеивания: 0,0025 на частоте 10 ГГц — минимизирует потери сигнала для надежной работы на высоких частотах.
Высокая теплопроводность: 0,85 Вт/мК (без оболочки) – улучшает управление температурным режимом, предотвращая перегрев в приложениях с высокой мощностью.
КТР (коэффициент термического расширения): x=16 частей на миллион/°C, y=20 частей на миллион/°C, z=25 частей на миллион/°C – низкое расширение по всем осям для превосходной стабильности размеров.
Низкое поглощение влаги: 0,08 % — обеспечивает надежность во влажной среде.
Класс воспламеняемости: V-0 – соответствует стандартам безопасности для электронных устройств.
Преимущества выбора печатной платы RF-10
Печатная плата RF-10 обеспечивает ощутимые преимущества для инженеров, производителей и специалистов по закупкам:
Высокий DK для уменьшения размера радиочастотной схемы — уменьшает занимаемую площадь ваших радиочастотных конструкций без ущерба для производительности.
Превосходная стабильность размеров – обеспечивает стабильную производительность при изменении температуры и производственных процессах.
Высокий допуск DK (10,2 +/- 0,3) – гарантирует согласованность всех печатных плат, упрощая проектирование и сборку.
Высокая теплопроводность — улучшает управление температурным режимом, продлевая срок службы ваших устройств.
Отличная адгезия к гладким медным компонентам – обеспечивает надежное соединение компонентов и передачу сигнала.
Низкое расширение X, Y, Z — снижает риск повреждения паяного соединения и деформации платы.
Отличное соотношение цены и качества – обеспечивает высококачественные радиочастотные характеристики по доступной цене.
Приложения
Наша двухслойная печатная плата RF-10 специально разработана для высокочастотных и высоконадежных приложений, в том числе:
- Микрополосковые патч-антенны
- GPS-антенны
- Пассивные компоненты (фильтры, соединители, делители мощности)
- Системы предотвращения столкновений самолетов
- Спутниковые компоненты
Качество и доступность
Стандарт качества: IPC-Класс 2. Соответствует наиболее распространенным в отрасли требованиям к качеству специализированной служебной электронной продукции, обеспечивая надежную работу и увеличенный срок службы. IPC-Класс 2 широко используется в устройствах связи, промышленных приборах и других приложениях, требующих стабильной производительности.
Формат графического изображения: Gerber RS-274-X — стандартный формат для производства печатных плат, обеспечивающий совместимость со всеми основными программами для проектирования и изготовления.
Доступность: по всему миру. Мы предлагаем доставку по всему миру, отвечающую потребностям инженеров и производителей по всему миру, с приемлемыми для отрасли сроками доставки.
