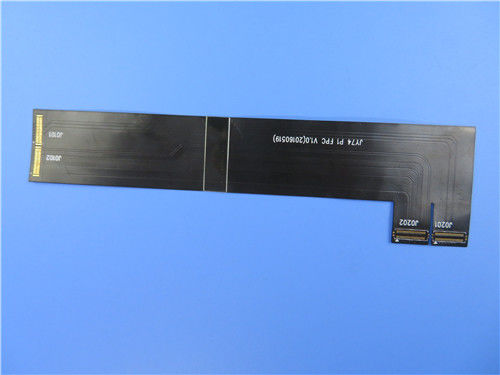

PCB двойного слоя гибкий построенный на субстрате PI с черной маской припоя и золоте погружения для навигации GPS
(FPC выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)
Общее описание
Это тип гибкой напечатанной цепи для применения системы Voip. 2 слоя FPC на 0.25mm толстом. Низкопробный ламинат от ITEQ, его изготовлял согласно с класс 2 IPC 6012 используя поставленные данные по Gerber.
Параметр и технические спецификации
| Размер гибкого PCB |
32,35 x 68.17mm |
| Количество слоев |
2 |
| Тип доски |
Гибкий PCB |
| Толщина доски |
0.25mm |
| Материал доски |
ЛЮБИМЕЦ 25µm |
| Поставщик доски материальный |
ITEQ |
| Значение Tg материала доски |
℃ 60 |
| |
| Толщина Cu PTH |
µm ≥20 |
| Внутренние thicknes Cu Iayer |
N/A |
| Поверхностная толщина Cu |
µm 35 |
| |
|
| Цвет Coverlay |
Черный |
| Номер Coverlay |
2 |
| Толщина Coverlay |
µm 25 |
| Материал укрепления |
НЕТ |
| Толщина укрепления |
N/A |
| |
|
| Тип чернил Silkscreen |
IJR-4000 MW300 |
| Поставщик Silkscreen |
TAIYO |
| Цвет Silkscreen |
Белый |
| Номер Silkscreen |
2 |
| |
| Слезать тест Coverlay |
Отсутствие peelable |
| Прилипание сказания |
℃ 90 3M отсутствие шелушения после теста MIN. 3 раза |
| |
| Поверхностный финиш |
Золото погружения |
| Толщина никеля/золота |
Au: 0.03µm (MIN.); Ni 2-4µm |
| RoHS требовало |
Да |
| Famability |
94-V0 |
| |
| Термальное ударное испытание |
Пропуск, -25℃±125℃, 1000 циклов. |
| Термальный стресс |
Пропуск, 300±5℃, 10 секунд, 3 цикла. Отсутствие деламинации, отсутствие blistering. |
| Функция |
Тест пропуска 100% электрический |
| Workmanship |
Соответствие с классом 2 IPC-A-600H & IPC-6013C |
Особенности и преимущества
Превосходная гибкость
Уменьшение тома
Сокращение веса
Последовательность собрания
Увеличенная надежность
Припаянный конец может быть всеми
Низкая цена
Непрерывность обработки
Отсутствие образца количества и низкой цены минимального заказа.
Быстрое время выполнения: 3-5 дней
Применения
Дисплей освещает контржурным светом, доска гибкого трубопровода навигации GPS автомобиля, промышленная исследуя и составляя карту аппаратура
Компоненты гибкой цепи
Гибкая цепь состоит из медной фольги, диэлектрического substrate+ coverlay и слипчивого.
Медная фольга доступна в 2 разных видах меди: Медь ED и медь РА.
Медь ED electro-депозированная (ED) медная произведенная фольга тем же самым способом, что медная фольга используемая для твердых плат с печатным монтажом. Это также значит что «обработана» медь, т.е., она имеет немножко грубую поверхность на одной стороне, которая обеспечивает лучшее прилипание когда медная фольга скреплена к основному веществу.
Медь РА свернутая и обожженная медная фольга произведенная от электролитически депозированной меди катода, которая расплавлена и брошена в слитки. Слитки первые горячекатаные к некоторому размеру и филированные на всех поверхностях. Медь после этого и обожжена, до тех пор пока пожеланная толщина не получена.
Медная фольга доступна в толщине μm 12, 18, 35 и 70.
Больше всего общее доступное для диэлектрического субстрата и coverlay фильмы polyimide. Этот материал можно также использовать как coverlay. Polyimide наиболее хорошо одет для гибких цепей из-за своих характеристик как указано ниже:
Высокотемпературное сопротивление позволяет припаять деятельность без повреждать гибкие цепи
Очень хорошие электрические свойства
Хорошая химическая устойчивость
Polyimide доступен в толщинах μm 12,5, 20, 25 и 50.
Низкопробные ламинаты для твердых плат с печатным монтажом медные фольги прокатанные вместе с основными веществами, слипчивый приходить от материала prepreg во время слоения. Противоположность к этому гибкая цепь где слоение медной фольги к материалу фильма достигано посредством слипчивой системы. Необходимо различить между 2 основными системами слипчивых, а именно термопластиковых и thermoset прилипателей. Выбор продиктован отчасти обработкой, и отчасти применением законченной гибкой цепи.
