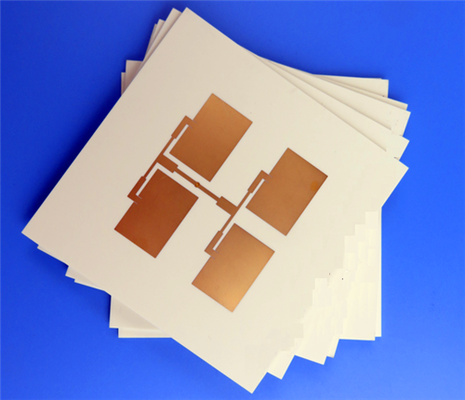

Двухслойные микроволновые схемы с низкими потерями с погружением золота TFA294 PCB

Этот на заказ двухслойный жесткий высокочастотный ПКБ использует безстекленный керамический диэлектрический субстрат TFA294 из PTFE.микроволновые и миллиметровые приложения с низкими потерямиКаждый блок проходит 100% электрическое испытание перед отгрузкой.обеспечение превосходной согласованности и долгосрочной надежности высококачественных радиочастотных и аэрокосмических электронных систем.

Спецификации ПХБ

Структура набора слоев ПХБ

Изображения и стандарты качества

Формат изображения: изготовлен с использованием стандартных файлов Gerber RS-274-X для обеспечения точной схемы схемы и полной совместимости изготовления.

Стандарт качества: все процессы изготовления и инспекции строго соответствуют спецификациям надежности IPC-класса-2 для стабильной производительности и долгосрочной прочности конструкции.

Покрытие услуг: поддержка глобальной доставки и надежного поставки продукции для международных проектов высокочастотных печатных плат.

Обзор материалов серии TFA

Серия TFA представляет собой передовые безстеклянныеПТФЕКерамические композитные диэлектрические субстраты, использующие инновационные методы смешивания нанокерамики и специализированные процессы ламинирования вместо традиционного производства с пропитками стекловолокна.Устранение эффекта стекловолокна при распространении электромагнитных волн, этот материал минимизирует анизотропию оси X/Y/Z и обеспечивает ультра-равномерные электрические, тепловые и механические свойства.Ультранизкие диэлектрические потери и эффективность теплового расширения, соответствующая температуре медиДоступен с четырьмя настраиваемыми диэлектрическими константами (2.94, 3.0, 6.15, 10.2), серия TFA служит высоконадежной, аэрокосмической альтернативой импортируемым высокочастотным субстратам.

TFA294 Основные характеристики и преимущества

Стабильная диэлектрическая производительность: обеспечивает стабильный DK 2,94 при 10 ГГц и ультранизкий DF 0,0010 (10/20 ГГц) / 0,0012 (40 ГГц), что позволяет передавать широкополосный и миллиметровый сигналы с низкими потерями.

Ультранизкий TCDK: поддерживает минимальный TCDK -5 ppm/°C в диапазоне от -55°C до 150°C, гарантируя стабильные диэлектрические свойства при экстремальных температурных колебаниях.

Сбалансированный низкий CTE: характеристики совпадают с значениями CTE (18 ppm/°C X/Y, 32 ppm/°C оси Z) в диапазоне от -55°C до 288°C, смягчая тепловое напряжение и повышая конструктивную надежность PTH.

Эффективное тепловое рассеивание: с теплопроводностью 0,59 Вт/мк, он быстро рассеивает рабочее тепло и предотвращает ухудшение производительности при непрерывных условиях высокой мощности.

Низкая чувствительность к влаге: Ультра-низкая абсорбция влаги 0,03% предотвращает смещение электрических параметров в влажной среде, обеспечивая долгосрочную стабильную работу цепи.

Типичные сценарии применения

Используя безстеклянную структуру, сверхнизкие потери, экстремальную температурную стабильность и минимальную анизотропию, ПКБ TFA294 идеально подходят для высокоточных и фазочувствительных высокочастотных систем в аэрокосмической отрасли,военные и спутниковые области связи:

• Аэрокосмическое и бортовое оборудование, электронные системы в кабине самолета
• Высокоточные микроволновые схемы и фазочувствительные антенные системы
• Радары раннего предупреждения и бортовые радарные устройства
• Антенны фазового массива и сети формирования лучей
• Системы спутниковой связи и навигации
• Модули высокочастотных усилителей мощности
