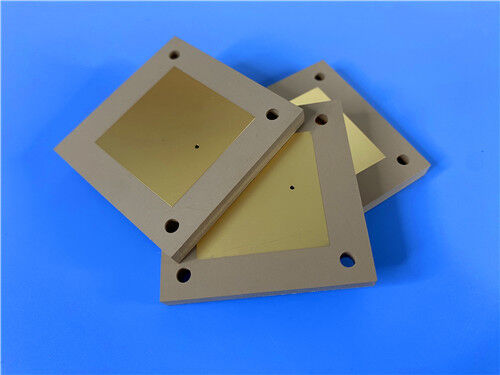

Этот двухслойный жесткий ПКБ Rogers TMM3 представляет собой высокопроизводительную терморегулируемую микроволновую плату, предназначенную для стабильной и надежной работы с радиочастотой / микроволновой передачей.Изготовлено из подлинной керамической термоустойчивой полимерной композитной подложки Rogers TMM3, доска имеет полную толщину 2,54 мм и 1 унцию (1,4 миллиметра) внешнего веса меди.Он использует безалкогольную поверхность EPIG для обеспечения превосходной проводимости и чистого эффекта передачи сигнала, соединенный с 20 мкм однородным покрытием для постоянной связи с цепью.ПХБ применяет полную конфигурацию не шелковой экрана и не сварной маски с обеих сторон..
Спецификация ПКБ
| Спецификация |
Подробная информация |
| Базовый материал |
Керамический терморегулируемый микроволновой композит Rogers TMM3 |
| Количество слоев |
2 слоя (жесткие ПХБ) |
| Толщина готовой доски |
2.54 мм |
| Размеры доски |
480,6 мм х 50,04 мм (1 PCS) |
| Оконченный вес меди |
1 унция (1,4 миллилитра) внешних слоев |
| через толщину покрытия |
20 мкм |
| Минимальный размер отверстия |
2.5 мм |
| Слепые пути |
Никаких |
| Поверхностная отделка |
EPIG (без никеля) |
| Шелковый экран |
Никакого шелкопряда сверху и снизу |
| Маска для сварки |
Никакой верхней и нижней сварной маски |
| Стандарт производства |
IPC-класс-2 |
| Процесс испытаний |
100% электрическое испытание перед отправкой |
Эта жесткая двухслойная структура ПКБ промышленного класса обеспечивает равномерную механическую стабильность и постоянные электрические характеристики для высокочастотных микроволновых операций.Симетричная конфигурация слоя устраняет риски структурного дисбаланса и поддерживает высокую доходность, надежное изготовление для стандартных применений радиочастотных цепей.
Структура сборки ПКБ:
| Установка слоя |
Подробности спецификации |
| Медный слой 1 |
35 мкм проводящая медная фольга |
| TMM3 Ядро подложки |
Керамическое термоустойчивое полимерное композитное ядро размером 100 миллиметров (2,54 мм) |
| Медный слой 2 |
35 мкм проводящая медная фольга |
Статистика ПХБ
| Статистическая статья |
Количество |
| Совокупность компонентов |
1 |
| Общее количество подушек |
1 |
| Проходные подушки |
1 |
| Верхние SMT Pads |
1 |
| Нижняя SMT подкладка |
0 |
| Vias Количество |
1 |
| Чистое количество |
2 |

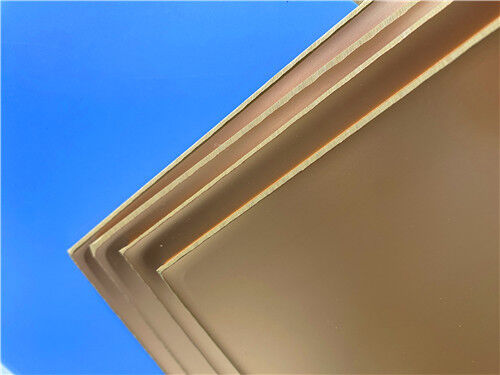

Rogers TMM3 Материал Введение
Rogers TMM3 - это высокопроизводительный керамический термоустойчивый полимерный композитный ламинат, принадлежащий серии термоустойчивых микроволновых материалов TMM.Он разработан для высокой надежности покрытых через отверстие стрип-линии и микрополоски микроволновой схемы, объединяя основные преимущества жестких керамических подложков и обычных микроволновых ламинатах из ПТФЕ без необходимости сложных специализированных методов изготовления.
Формулированный с помощью высококачественных термоустойчивых смольных систем, TMM3 поддерживает стабильную структурную жесткость при повышенных температурах и избегает смягчения деформации.Эта присущая тепловая стабильность позволяет использовать надежные методы связывания проволоки с нулевым риском подъема подложки или деламинирования подложки во время электронных процессов упаковкиМатериал поддерживает стандартные производственные процессы ПКБ и не требует предварительной обработки натриевым нафтанатом перед безэлектропластировкой.значительное повышение эффективности производства и совместимости процессов.
Высокие электрические и тепловые свойства
| Недвижимость |
TMM3 |
Направление |
Объекты |
Состояние |
Метод испытания |
| Диэлектрическая постоянная,ε Процесс |
3.27±0.032 |
Z |
|
10 ГГц |
IPC-TM-650 2.5.5.5 |
| Диэлектрическая постоянная,εПроектирование |
3.45 |
- |
- |
от 8 до 40 ГГц |
Метод дифференциальной длины фазы |
| Фактор рассеивания (процесс) |
0.002 |
Z |
- |
10 ГГц |
IPC-TM-650 2.5.5.5 |
| Тепловой коэффициент диэлектрической постоянной |
+37 |
- |
ppm/°K |
-55°C-125°C |
IPC-TM-650 2.5.5.5 |
| Сопротивление изоляции |
>2000 |
- |
Боже мой! |
C/96/60/95 (в частности) |
ASTM D257 |
| Сопротивляемость объема |
2 x 109 |
- |
Мом. см. |
- |
ASTM D257 |
| Сопротивляемость поверхности |
> 9x 10^9 |
- |
Мом. |
- |
ASTM D257 |
| Электрическая прочность ((диэлектрическая прочность) |
441 |
Z |
В/мл |
- |
Метод IPC-TM-650 2.5.6.2 |
| Тепловые свойства |
| Температура разложения ((Td) |
425 |
425 |
°CTGA |
- |
ASTM D3850 |
| Коэффициент теплового расширения - х |
15 |
X |
ppm/K |
от 0 до 140 °C |
ASTM E 831 IPC-TM-650, 2.4.41 |
| Коэффициент теплового расширения - Y |
15 |
Y |
ppm/K |
от 0 до 140 °C |
ASTM E 831 IPC-TM-650, 2.4.41 |
| Коэффициент теплового расширения - Z |
23 |
Z |
ppm/K |
от 0 до 140 °C |
ASTM E 831 IPC-TM-650, 2.4.41 |
| Теплопроводность |
0.7 |
Z |
W/m/K |
80 °C |
АСТМ C518 |
| Механические свойства |
| Устойчивость кожуры меди после теплового напряжения |
5.7 (1.0) |
X,Y |
Пунт/дюйм (Н/мм) |
после сварки 1 унция. |
IPC-TM-650 Метод 2.4.8 |
| Прочность на изгиб (MD/CMD) |
16.53 |
X,Y |
Кпси |
А. |
ASTM D790 |
| Модуль изгиба (MD/CMD) |
1.72 |
X,Y |
Мпси |
А. |
ASTM D790 |
| Физические свойства |
| Поглощение влаги (2X2) |
1.27 мм (0,050") |
0.06 |
- |
% |
D/24/23 |
ASTM D570 |
| 3.18 мм (0,125") |
0.12 |
| Специфическая гравитация |
1.78 |
- |
- |
А. |
ASTM D792 |
| Специфическая теплоемкость |
0.87 |
- |
Д/г/к |
А. |
Расчеты |
| Совместимость с процессом без свинца |
Да, да. |
- |
- |
- |
- |
TMM3 МатериалПольза и преимущества
Превышение стандартаFR4и обычных микроволновых субстратов, Rogers TMM3 PCB обладает выдающейся механической прочностью и полноценной адаптивностью к производству, идеально подходит для стабильной долгосрочной высокочастотной радиочастотной работы.
Отличная механическая устойчивость: уникальная композиция материала эффективно сопротивляется ползучести и холодным потокам при непрерывном рабочем напряжении
Высокая химическая устойчивость: сильная устойчивость к стандартным химическим веществам процесса ПХБ и этантам, минимизация повреждений субстрата и улучшение урожайности производства
Упрощенный процесс металлизации: исключает предварительную обработку натриевым нафтанатом для безэлектропластинки, упрощая производственные процедуры
Высокая надежность теплового цикла: свойства теплового расширения, соответствующие меду, предотвращают структурные переломы и сбои PTH при изменениях температуры
Строгий контроль качества: 100% полная электрическая проверка после производства устраняет функциональные дефекты для постоянного качества партии
Типичные применения
Благодаря сверхнизкой потере сигнала, отличной диэлектрической стабильности и надежной механической долговечности, микроволновые печатные платы TMM3 широко используются в высокоточных радиочастотных и микроволновых промышленных системах:
- Точные чип-тестеры и промышленное оборудование для испытаний
- Диэлектрические поляризаторы и оптические линзы для микроволн
- РЧ-фильтры, сигнальные соединители и компоненты разделителей мощности
- Антенные системы GPS (Global Positioning System)
- Сборки высокоустойчивых антенн-пачков
- Усилители и комбинирующие устройства радиочастотного питания
- Общие высокочастотные радиочастотные и микроволновые схемы
- Коммерческие и промышленные системы спутниковой связи
Гарантия качества и услуг
Все высокочастотные печатные платки Rogers TMM3 изготавливаются в строгом соответствии с стандартами промышленного качества IPC-класса 2.Эти платы обеспечивают точную размерность и стабильную электрическую консистенцию для профессиональных высокочастотных схем. Каждый готовый ПКБ проходит комплексную проверку электрической производительности перед отгрузкой, чтобы гарантировать нулевые функциональные дефекты. Поддерживается глобальной логистикой и профессиональными техническими службами,Эти надежные решения для микроволновых печатных плат TMM3 используются в промышленном производстве и в высокотехнологичных сценариях НИОКР по всему миру.
