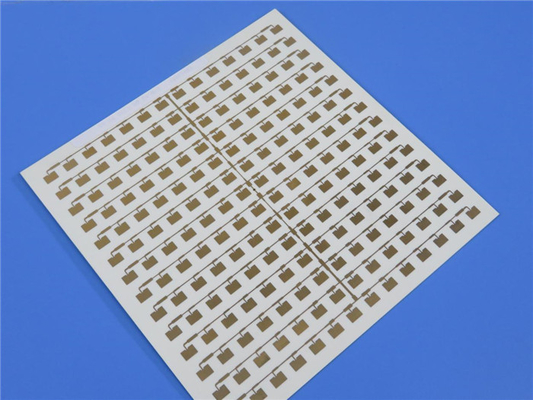

Rogers RO3203 Двухсторонняя высокочастотная печатная плата 20mil для микрополосковых антенн
(Печатные платы являются продуктами, изготавливаемыми на заказ, представленные изображения и параметры приведены только для справки)
Высокочастотные материалы для печатных плат RO3203 от Rogers Corporation представляют собой ламинаты с керамическим наполнителем, армированные тканым стекловолокном. Этот материал разработан для обеспечения исключительных электрических характеристик и механической стабильности по конкурентоспособным ценам. Диэлектрическая проницаемость высокочастотных материалов для печатных плат RO3203 составляет 3,02. Это, наряду с коэффициентом диэлектрических потерь 0,0016, расширяет полезный диапазон частот за пределы 40 ГГц.
Ламинаты RO3203 сочетают в себе гладкость поверхности нетканого ламината из ПТФЭ, что обеспечивает более точные допуски травления линий, с жесткостью тканого ламината из ПТФЭ со стекловолокном. Эти материалы могут быть изготовлены в печатные платы с использованием стандартных технологий обработки печатных плат из ПТФЭ. Доступные варианты облицовки: электроосажденная медная фольга толщиной 0,5, 1 или 2 унции/фут2 (17, 35, 70 микрон). Эти ламинаты производятся в соответствии с сертифицированной системой качества ISO 9002.
Особенности:
1. Низкие диэлектрические потери для работы на высоких частотах могут использоваться в приложениях, превышающих 20 ГГц.
2. Низкий коэффициент линейного расширения (соответствует меди) подходит для использования в гибридных конструкциях многослойных плат из эпоксидного стекла.
3. Экономичная цена для массового производства.
4. Гладкая поверхность обеспечивает более точные допуски травления линий.
Типичные области применения:
1. Автомобильные системы предотвращения столкновений
2. Автомобильные антенны глобальной системы позиционирования
3. Инфраструктура базовых станций
4. LMDS и беспроводная широкополосная связь
5. Удаленные считыватели показаний счетчиков
Возможности печатной платы(RO3203)
| Материал печатной платы: |
Ламинаты с керамическим наполнителем, армированные тканым стекловолокном |
| Обозначение: |
RO3203 |
| Диэлектрическая проницаемость: |
3.02±0.04 |
| Количество слоев: |
Двухслойная, многослойная, гибридная печатная плата |
| Вес меди: |
0,5 унции (17 µм), 1 унция (35µм), 2 унции (70µм) |
| Толщина печатной платы: |
10mil (0,254 мм), 20mil (0,508 мм), 30mil (0,762 мм), 60mil (1,524 мм) |
| Размер печатной платы: |
≤400 мм X 500 мм |
| Паяльная маска: |
Зеленый, черный, синий, желтый, красный и т. д. |
| Покрытие поверхности: |
Необработанная медь, HASL, ENIG, OSP и т. д. |
Техническое описание RO3203
| Типичное значение RO3203 |
| Свойство |
RO3203 |
Направление |
Единицы измерения |
Условие |
Метод испытания |
| Диэлектрическая проницаемость, εProcess |
3.02±0.04 |
Z |
|
10 ГГц/23℃ |
IPC-TM-650 2.5.5.5 |
| Коэффициент диэлектрических потерь, tanδ |
0.0016 |
Z |
|
10 ГГц/23℃ |
IPC-TM-650 2.5.5.5 |
| Теплопроводность |
0,47 (3,2) |
|
Вт/мК |
Float 100℃ |
ASTM C518 |
| Объемное удельное сопротивление |
107 |
|
MΩ.cm |
A |
ASTM D257 |
| Поверхностное удельное сопротивление |
107 |
|
MΩ |
A |
ASTM D257 |
| Размерная стабильность |
0,08 |
X, Y |
мм/м +E2/150 |
после травления |
IPC-TM-650 2.4.3.9 |
| Модуль упругости при растяжении |
|
X Y |
kpsi |
RT |
ASTM D638 |
| Модуль упругости при изгибе |
400 300 |
X Y |
kpsi |
A |
ASTM D790 |
| Прочность при растяжении |
12,5 13 |
X Y |
kpsi |
RT |
ASTM D638 |
| Прочность при изгибе |
9 8 |
X Y |
kpsi |
A |
ASTM D790 |
| Влагопоглощение |
<0,1 |
|
% |
D24/23 |
IPC-TM-650 2.6.2.1 |
| Коэффициент теплового расширения |
58 13 |
Z X,Y |
ppm/℃ |
-50 ℃to 288℃ |
ASTM D3386 |
| Td |
500 |
|
℃ |
TGA |
ASTM D3850 |
| Плотность |
2,1 |
|
г/см3 |
23℃ |
ASTM D792 |
| Прочность сцепления меди |
10 (1,74) |
|
фунт/дюйм (Н/мм) |
После пайки |
IPC-TM-650 2.4.8 |
| Воспламеняемость |
V-0 |
|
|
|
UL 94 |
| Совместимость с бессвинцовым процессом |
Да |
|
|
|
|
