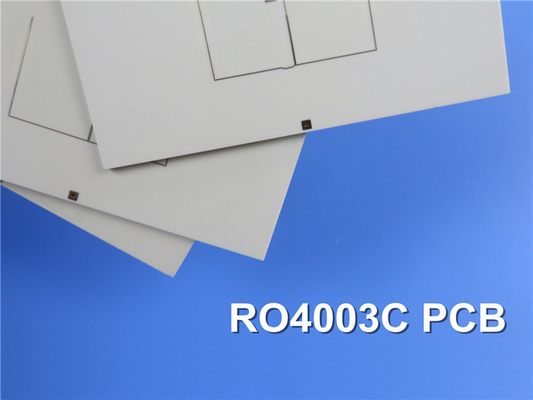

Высокочастотная электроника RF PCB Board с RO4003C

High Frequency Electronics RF PCB Board With RO4003C
High Frequency Electronics RF PCB Board With RO4003C High Frequency Electronics RF PCB Board With RO4003C High Frequency Electronics RF PCB Board With RO4003C

Большие изображения :  Высокочастотная электроника RF PCB Board с RO4003C

Подробная информация о продукте:
Подробное описание продукта
Высокий свет:

Бессвинцовая плата RF PCB

,

электроника RF PCB Material

,

RF PCB Board RO4003C

Наша недавно отгруженная двухсторонняя печатная плата изготовлена ​​из высококачественного материала Rogers RO4003C и бессвинцового процесса для обеспечения экологической устойчивости.Он был разработан для работы в широком диапазоне температур от -40 ℃ до +85 ℃, что делает его пригодным для различных применений.



Стек печатной платы включает базовый медный слой толщиной 17 мкм, диэлектрический слой RO4003C толщиной 60 мил и еще один базовый медный слой толщиной 17 мкм.Толщина готовой платы составляет 1,6 мм, а вес готовой меди составляет 1 унцию (1,4 мила) для всех слоев.Минимальный размер дорожки и пространства составляет 14/14 мил, а минимальный размер отверстия — 20 мил.Отсутствуют глухие или скрытые переходные отверстия, а толщина покрытия переходных отверстий составляет 1 мил.



Эта печатная плата с размерами 510 мм x 150 мм и допуском +/- 0,15 мм предназначена для широкого спектра применений.Он включает 23 компонента, всего 191 контактную площадку, 152 сквозных контактных площадки, 39 верхних контактных площадок SMT, 0 нижних контактных площадок SMT, 161 переходное отверстие и 9 цепей.Печатная плата прошла 100% электрические испытания, чтобы гарантировать ее качество и надежность.



Поверхностная обработка этой печатной платы не содержит свинца по стандарту HASL, и на ней нет ни верхней, ни нижней шелкографии, ни верхней/нижней паяльной маски.По любым техническим вопросам обращайтесь к Айви по адресу sales10@bichengpcb.com.



В целом, эта новая печатная плата, являющаяся долговечным и надежным выбором для ваших электронных проектов, была изготовлена ​​с использованием высококачественных материалов и подвергнута тщательным испытаниям для обеспечения оптимальной производительности и долговечности.



Высокочастотная электроника RF PCB Board с RO4003C 0



RO4003C Типовое значение
Свойство РО4003С Направление Единицы Состояние Метод испытания
Диэлектрическая постоянная, εПроцесс 3,38±0,05 Z   10 ГГц/23℃ IPC-TM-650 2.5.5.5 Зажатая полосковая линия
Диэлектрическая проницаемость, ε Расчет 3,55 Z   от 8 до 40 ГГц Метод дифференциальной длины фазы
Коэффициент рассеяния, δ 0,0027
0,0021
Z   10 ГГц/23℃
2,5 ГГц/23℃
МПК-ТМ-650 2.5.5.5
Термический коэффициент ε +40 Z частей на миллион/℃ -50℃до 150℃ МПК-ТМ-650 2.5.5.5
Объемное сопротивление 1,7 х 1010   МОм.см УСЛОВИЕ А МПК-ТМ-650 2.5.17.1
Удельное поверхностное сопротивление 4,2 х 109   МОм УСЛОВИЕ А МПК-ТМ-650 2.5.17.1
Электрическая прочность 31,2(780) Z Кв/мм (в/мил) 0,51 мм (0,020 дюйма) МПК-ТМ-650 2.5.6.2
Модуль растяжения 19 650 (2 850)
19 450 (2 821)
Икс
Д
МПа (фунтов на квадратный дюйм) РТ АСТМ Д 638
Предел прочности 139(20,2)
100(14,5)
Икс
Д
МПа (фунтов на квадратный дюйм) РТ АСТМ Д 638
Предел прочности при изгибе 276
(40)
  МПа
(тыс. дюйм)
  МПК-ТМ-650 2.4.4
Размерная стабильность <0,3 Х, У М-м-м
(мил/дюйм)
после травления+E2/150℃ МПК-ТМ-650 2.4.39А
Коэффициент температурного расширения 11
14
46
Икс
Д
Z
частей на миллион/℃ -55 ℃ до 288 ℃ МПК-ТМ-650 2.4.41
тг >280   ℃ ТМА А МПК-ТМ-650 2.4.24.3
тд 425   ℃ ТГА   АСТМ Д 3850
Теплопроводность 0,71   Вт/м/ок 80 ℃ АСТМ С518
Поглощение влаги 0,06   % погружение на 48 часов 0,060 дюйма
температура образца 50 ℃
АСТМ Д 570
Плотность 1,79   г/см3 23℃ АСТМ Д 792
Медная корка 1,05
(6,0)
  Н/мм
(пли)
после припоя всплывает 1 унция.
EDC фольга
МПК-ТМ-650 2.4.8
Воспламеняемость Н/Д       УЛ 94
Совместимость с бессвинцовым процессом Да



Как RO4003C может помочь вам добиться превосходной целостности сигнала и производительности на высоких частотах

----Теплопроводность RO4003C и ее значение в управлении теплом



RO4003C — это исключительный материал для печатных плат, обладающий уникальными свойствами, которые делают его идеальным выбором для высокочастотных приложений.Как высокопоставленный менеджер по продажам, я расскажу вам обстоятельную и информативную статью о преимуществах RO4003C и свойствах, которые делают его лучшим выбором для проектирования высокоскоростных печатных плат.



Введение в RO4003C и его уникальные свойства

RO4003C — это усовершенствованный двусторонний материал для печатных плат с диэлектрической проницаемостью 3,38 ± 0,05 (при 10 ГГц/23 ℃) и проектной диэлектрической проницаемостью 3,55 (от 8 до 40 ГГц).Эти свойства делают его отличным выбором для высокочастотных приложений, требующих превосходной целостности сигнала.Уникальные свойства RO4003C включают низкий коэффициент рассеяния 0,0027 (при 10 ГГц/23℃) и низкий тепловой коэффициент ε, что делает его отличным выбором для приложений, требующих термостабильности.



Коэффициент рассеивания и тепловой коэффициент RO4003C

Низкий коэффициент рассеяния RO4003C 0,0027 (при 10 ГГц/23℃) и 0,0021 (при 2,5 ГГц/23℃) делает его идеальным выбором для высокочастотных приложений, требующих минимальных потерь сигнала.Термический коэффициент ε колеблется от -50 ℃ до 150 ℃, что делает его отличным выбором для применений, требующих термической стабильности.



Удельное объемное и поверхностное сопротивление RO4003C

Объемное удельное сопротивление RO4003C составляет 1,7 x 1010 МОм·см (COND A), а его поверхностное сопротивление составляет 4,2 x 109 МОм (COND A), что делает его исключительным выбором для применений, требующих высокого сопротивления изоляции.



Электрическая прочность и механические свойства RO4003C

RO4003C обладает отличной электрической прочностью 31,2 (780) кВ/мм (в/мил) (при 0,51 мм/0,020 дюйма) и высоким модулем упругости при растяжении 19 650 (2850) МПа (ksi) (X) и 19 450 (2821) МПа (ksi) (X) МПа (тыс.фунтов на кв. дюйм) (Y) при комнатной температуре.Он также обладает высокой прочностью на разрыв 139 (20,2) МПа (тыс.фунтов/кв.дюйм) (X) и 100 (14,5) МПа (тыс.фунтов на кв.дюйм) (Y) при комнатной температуре, что делает его надежным выбор для применений, требующих высокой механической прочности.



Размерная стабильность и коэффициент теплового расширения RO4003C

RO4003C демонстрирует превосходную стабильность размеров с максимальным значением <0,3 мм/м (миль/дюйм) после травления+E2/150℃.Его коэффициент теплового расширения колеблется от 11 ppm/℃ до 46 ppm/℃ (X, Y, Z) от -55 ℃ до 288 ℃, что делает его идеальным выбором для применений, требующих стабильных механических свойств в широком диапазоне температур.



Tg и Td RO4003C и их влияние на конструкцию высокочастотной печатной платы

RO4003C имеет температуру стеклования (Tg) >280℃ (TMA A) и температуру разложения (Td) 425℃ (TGA), что делает его отличным выбором для высокотемпературных применений.Его высокая Tg также делает его пригодным для бессвинцовой совместимости с технологическими процессами.



Теплопроводность RO4003C и ее значение для управления теплом

Теплопроводность RO4003C составляет 0,71 Вт/М/°К (при 80℃), что делает его надежным выбором для приложений, требующих эффективного управления теплом.



Влагопоглощение и сопротивление медному отслаиванию RO4003C

RO4003C имеет низкое влагопоглощение 0,06% (после 48 часов погружения при 50 ℃), что делает его отличным выбором для применений, требующих высокой стабильности размеров во влажной среде.Его прочность на отрыв меди составляет 1,05 Н/мм (пли) (после припоя 1 унция фольги EDC).



Совместимость с бессвинцовым технологическим процессом RO4003C

RO4003C совместим с бессвинцовыми процессами, что делает его экологически безопасным выбором для высокочастотных конструкций печатных плат.



В заключение следует отметить, что RO4003C — это высокопроизводительный материал для печатных плат, обладающий уникальными свойствами, идеально подходящими для высокочастотных приложений.Низкий коэффициент рассеяния, термическая стабильность, отличные механические и электрические свойства, а также совместимость с бессвинцовыми технологическими процессами делают его оптимальным выбором для высокоскоростных печатных плат.Выбрав RO4003C, вы сможете полностью раскрыть потенциал своей высокочастотной электроники и добиться превосходной целостности сигнала и производительности.
