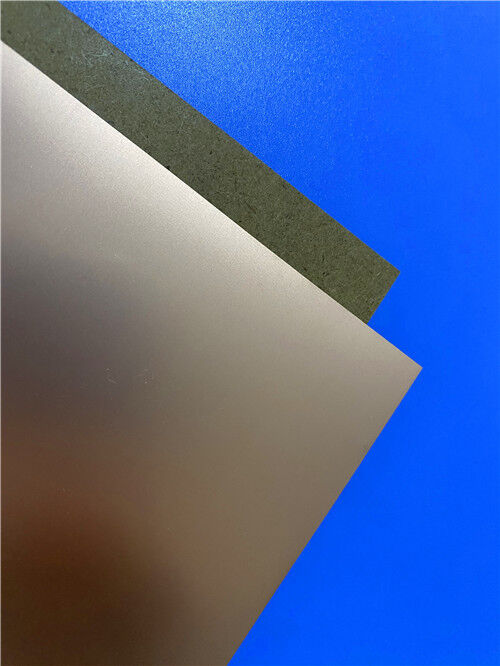

F4BM217 от Wangling - это высокопроизводительный композитный ламинат, разработанный для передовых СВЧ и радиочастотных применений. Он производится путем точной рецептуры и процесса ламинирования, сочетающего тканую стеклоткань со смолой и пленкой PTFE для достижения превосходных и стабильных электрических свойств.
Этот материал следующего поколения предлагает значительные улучшения производительности по сравнению со своим предшественником, F4B220, отличаясь меньшими диэлектрическими потерями, более высоким сопротивлением изоляции и улучшенной общей стабильностью. F4BM217 служит надежной, высококачественной отечественной альтернативой сопоставимым импортным ламинатам.
Основные варианты материала:
Основная диэлектрическая формула доступна в двух конфигурациях медной фольги для удовлетворения конкретных потребностей применения:
F4BM217: Использует стандартную электролитическую (ED) медную фольгу. Этот вариант является экономичным решением для общих высокочастотных применений, где пассивная интермодуляция (PIM) не является критическим требованием.
F4BME217: Сочетает тот же диэлектрик с медной фольгой обратной обработки (RTF). Эта комбинация обеспечивает отличную производительность PIM, позволяет более точно определять линии и снижает потери проводника для требовательных, высокоточных схем.
Индивидуальная производительность благодаря материаловедению:
Электрические и механические свойства F4BM217 точно настраиваются путем регулировки соотношения PTFE к стеклоткани в композите. Это позволяет контролировать диэлектрические константы при сохранении низких потерь и повышенной стабильности размеров.
Более высокая диэлектрическая константа достигается за счет увеличения содержания стекловолокна, что улучшает стабильность размеров, снижает коэффициент теплового расширения и уменьшает температурный дрейф.
Эта настройка включает в себя сбалансированный компромисс, поскольку более высокое соотношение стекловолокна может привести к незначительному увеличению диэлектрических потерь.
Эта гибкость конструкции позволяет инженерам выбирать оптимальную марку материала для идеального баланса электрических характеристик, механической прочности и требований к обработке.
Типичные примеры применения
-Микроволны, РЧ и радар
-Фазовращатели, пассивные компоненты
-Разветвители мощности, ответвители, сумматоры
-Фидерные сети, антенные решетки с фазированным лучом
-Спутниковая связь, антенны базовых станций
| Технические параметры продукта |
Модель продукта и паспорт изделия |
| Особенности продукта |
Условия испытаний |
Единица измерения |
F4BM217 |
| Диэлектрическая проницаемость (типичная) |
10 ГГц |
/ |
2.17 |
| Допуск диэлектрической проницаемости |
/ |
/ |
±0.04 |
| Тангенс угла диэлектрических потерь (типичный) |
10 ГГц |
/ |
0.001 |
| 20 ГГц |
/ |
0.0014 |
| Температурный коэффициент диэлектрической проницаемости |
-55ºC～150ºC |
PPM/℃ |
-150 |
| Прочность на отслаивание |
1 OZ F4BM |
Н/мм |
>1.8 |
| 1 OZ F4BME |
Н/мм |
>1.6 |
| Объемное сопротивление |
Стандартные условия |
MΩ.см |
≥6×10^6 |
| Поверхностное сопротивление |
Стандартные условия |
MΩ |
≥1×10^6 |
| Электрическая прочность (направление Z) |
5 кВ, 500 В/с |
кВ/мм |
>23 |
| Напряжение пробоя (направление XY) |
5 кВ, 500 В/с |
кВ |
>30 |
| Коэффициент теплового расширения |
Направление XY |
-55 º~288ºC |
ppm/ºC |
25, 34 |
| Направление Z |
-55 º~288ºC |
ppm/ºC |
240 |
| Термический стресс |
260℃, 10 с, 3 раза |
Отсутствие расслоения |
| Водопоглощение |
20±2℃, 24 часа |
% |
≤0.08 |
| Плотность |
Комнатная температура |
г/см3 |
2.17 |
| Допустимая рабочая температура |
Высоко-низкотемпературная камера |
℃ |
-55～+260 |
| Теплопроводность |
Направление Z |
Вт/(М.К) |
0.24 |
| PIM |
Применимо только к F4BME |
дБн |
≤-159 |
| Воспламеняемость |
/ |
UL-94 |
V-0 |
| Состав материала |
PTFE, стеклоткань
F4BM в сочетании с ED медной фольгой, F4BME в сочетании с медной фольгой обратной обработки (RTF). |
