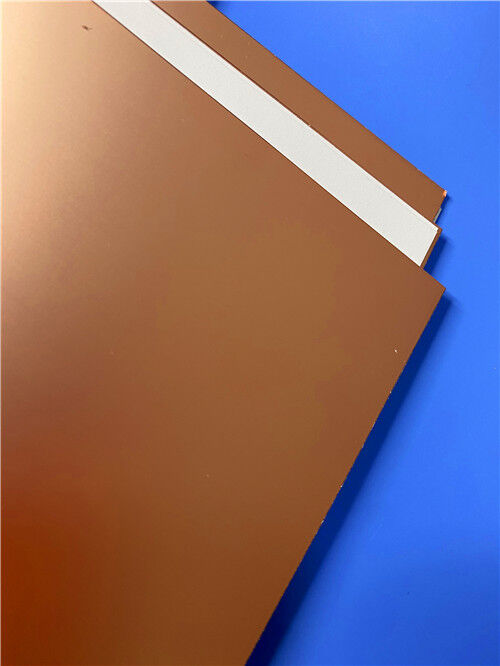

Высокочастотный CuClad 217 Медный ламинат

Ламинаты CuClad® представляют собой композитные материалы, состоящие из тканевого стекловолокна и политетрафторэтилена (PTFE), специально разработанные для использования в качестве подложки для печатных плат.Точно регулируя соотношение стекловолокна к ПТФЕЛаминат CuClad предлагает разнообразный портфель продуктов:в диапазоне от вариантов с ультранизкой диэлектрической постоянной и тангенсом потери до высокоусиленных сортов, оптимизированных для повышенной стабильности измерений.

По сравнению с неткаными ламинатами из ПТФЕ, усиленными стекловолокном, имеющими эквивалентные диэлектрические константы, арматура из стекловолокна в продуктах CuClad обладает превосходной размерной стабильностью.Последовательность, тщательно контролируемый процесс покрытия ПТФЕ, применяемый к стекловолокнистой ткани, позволяет Rogers поставлять ламинаты с более широким спектром вариантов диэлектрической константы,а также улучшенная однородность диэлектрической константы по сравнению с сопоставимыми альтернативами, усиленными нетканым стекловолокномЭти атрибуты производительности позиционируют CuClad как предпочтительное материальное решение для изготовления фильтров, соединителей и усилителей с низким уровнем шума.

Определяющей характеристикой ламинатов CuClad является их перекрестная конструкция: последовательные слои слоев стекловолокна, покрытых ПТФЕ, ориентированы друг на друга на 90°. This unique design ensures true electrical and mechanical isotropy across the XY plane—a feature exclusive to CuClad laminates that no other woven or non-woven fiberglass-reinforced PTFE laminates on the market can matchДля некоторых приложений антенны фазового массива конструкторы подтвердили, что этот уровень изотропии является критическим условием производительности.

CuClad 217 (с диэлектрической константой Er 2,17 ‰ 2).20) использует низкое соотношение стекловолокна к PTFE для достижения минимальной диэлектрической постоянной и коэффициента рассеивания среди всех стекловолокноукрепленных ламинатах PTFEВ сочетании, эти свойства способствуют более быстрой скорости распространения сигнала и повышенному соотношению сигнала к шуму.

Особенности и преимущества
- поперечные слои тканей из стекловолокна, с чередующимися слоями, расположенными друг на друга на 90°
-высокое соотношение PTFE к стеклу
- превосходящая диэлектрическая постоянная однородность по сравнению с сравнимыми неткаными ламинатами, усиленными стекловолокном
-Электрическая и механическая изотропия в плоскости XY
- Слишком низкая потеря сигнала.
-Идеально подходит для цепей, чувствительных к изменениям диэлектрической постоянной (Er)

Типичные применения
- Военные электронные системы (включая радары, электронные контрмеры (ECM) и электронные меры поддержки (ESM))
- микроволновые компоненты (такие как низкошумные усилители (LNA), фильтры и сцепляющие устройства)
