Высокочастотный дикладированный 870 ламинированный листок, покрытый меди

МОК:	1 шт.
цена:	USD9.99-99.99
Стандартная упаковка:	Вакуумные пакеты+коробки
Срок доставки:	8-9 рабочих дней
Способ оплаты:	Т/Т
Пропускная способность:	5000 шт в месяц

Подробности Информация

Описание продукта

Подробная информация

Место происхождения

Китай

Фирменное наименование

Bicheng

Сертификация

UL, ISO9001, IATF16949

Номер модели

БИК-332.В1.0

Номер детали:

ДиКлад 870

Толщина ламината:

0,127 мм 0,254 мм 0,508 мм 0,787 мм 2,362 мм 3,175 мм

Размер ламината:

8 x 12 дюймов (203 x 305 мм); 18 x 24 дюйма (475 x 610 мм)

Медная масса:

0,5 унции (0,018 мм), 1 унция (0,035 мм)

Выделить:

Высокочастотный ламинат DiClad 870

медно-ламинированный лист

Ламинат меди DiClad 870

Описание продукта

Ламинаты DiClad 870 представляют собой композитные материалы из армированного тканым стекловолокном PTFE, разработанные специально для использования в качестве подложек печатных плат (PCB). Благодаря точной регулировке соотношения стекловолокна к PTFE, ламинаты DiClad 870 предлагают диверсифицированный портфель продуктов, охватывающий варианты с ультранизкой диэлектрической проницаемостью (Dk) и коэффициентом диэлектрических потерь (Df), а также высокоармированные марки, оптимизированные для повышенной стабильности размеров.

Тканое армирование стекловолокном, присущее материалам серии DiClad, обеспечивает превосходную стабильность размеров по сравнению с ламинатами из армированного нетканым стекловолокном PTFE с эквивалентной диэлектрической проницаемостью. Строгий контроль Rogers над согласованностью и технологическим процессом производства ткани из стекловолокна с покрытием PTFE не только обеспечивает более широкий спектр доступных значений Dk, но и позволяет получать ламинаты с улучшенной однородностью диэлектрической проницаемости по сравнению с сопоставимыми альтернативами, армированными нетканым стекловолокном. Слои стекловолокна с покрытием в материалах DiClad 870 ориентированы в одном направлении; поперечно-слоистые конфигурации большинства марок предлагаются в линейке продуктов CuClad.

Ламинаты DiClad 870 идеально подходят для применений, где однородность диэлектрической проницаемости является критическим критерием производительности, включая ВЧ-фильтры, ответвители и малошумящие усилители (LNA). Они также хорошо подходят для делителей и сумматоров мощности, где минимальные потери сигнала имеют первостепенное значение.

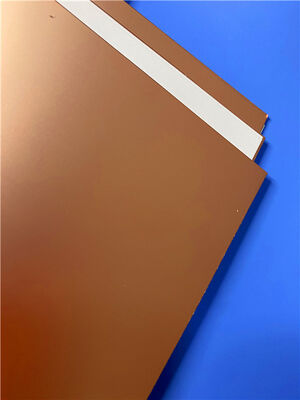

Высокочастотный дикладированный 870 ламинированный листок, покрытый меди 0

Особенности и преимущества

Ультранизкий тангенс потерь
Исключительная стабильность размеров
Стабильная производительность продукта
Высокооднородные электрические свойства в рабочем диапазоне частот
Надежная, повторяемая механическая производительность
Превосходная химическая стойкость

Типичные области применения

Сети питания военных радаров
Коммерческие сети фазированных антенных решеток
Антенны базовых станций с низкими потерями
Системы наведения ракет
Антенны цифрового радио
ВЧ-фильтры, ответвители и малошумящие усилители (LNA)

Свойства	DiClad 870	Единицы измерения	Условия испытаний	Метод испытаний
Электрические свойства	-	-	-	-
Диэлектрическая проницаемость (10 ГГц)	2,33	-	23˚C при 50% относительной влажности 10 ГГц	IPC TM-650 [2.5.5.5](2.5.5.5)
Диэлектрическая проницаемость (1 МГц)	2,33	-	23˚C при 50% относительной влажности 1 МГц	IPC TM-650 [2.5.5.3](2.5.5.3)
Коэффициент диэлектрических потерь (10 ГГц)	0,0013	-	23˚C при 50% относительной влажности 10 ГГц	IPC TM-650 [2.5.5.5](2.5.5.5)
Коэффициент диэлектрических потерь (1 МГц)	0,0009	-	23˚C при 50% относительной влажности 1 МГц	IPC TM-650 [2.5.5.3](2.5.5.3)
Температурный коэффициент диэлектрической проницаемости	-161	ppm/˚C	-10 to 140˚C 10 ГГц	IPC TM-650 [2.5.5.5](2.5.5.5)
Объемное удельное сопротивление	1,5 x 10⁹	MΩ-см	C96/35/90	IPC TM-650 [2.5.17.1](2.5.17.1)
Поверхностное удельное сопротивление	3,4 x 10⁷	MΩ	C96/35/90	IPC TM-650 [2.5.17.1](2.5.17.1)
Диэлектрическая прочность	>45	кВ	D48/50	ASTM D-149
Дуговой разряд	>180	-	-	ASTM D-495
Тепловые свойства	-	-	-	-
Коэффициент теплового расширения - x	17	ppm/˚C	-50˚C to 150˚C	IPC TM-650 2.4.41
Коэффициент теплового расширения - y	29	ppm/˚C	-50˚C to 150˚C	IPC TM-650 2.4.41
Коэффициент теплового расширения - z	217	ppm/˚C	-50˚C to 150˚C	IPC TM-650 2.4.24
Теплопроводность	0,26	Вт/(м.К)	-	ASTM E1461
Механические свойства	-	-	-	-
Прочность сцепления меди	14	фунт/дюйм	10 с при 288˚C фольга 35 μм	IPC TM-650 2.4.8
Модуль Юнга	485, 346	кпси	23˚C при 50% относительной влажности	ASTM D-638
Предел прочности при растяжении (MD, CMD)	14,9, 11,2	кпси	23˚C при 50% относительной влажности	ASTM D-882
Модуль упругости при сжатии	327	кпси	23˚C при 50% относительной влажности	ASTM D-695
Модуль упругости при изгибе	437	кпси	23˚C при 50% относительной влажности	ASTM D-3039
Физические свойства	-	-	-	-
Воспламеняемость	V-0	-	C48/23/50 & C168/70	UL 94
Влагопоглощение	0,02	%	E1/105+D24/23	IPC TM-650 [2.6.2.2](2.6.2.2)
Плотность	2,26	г/см³	C24/23/50 Method A	ASTM D792
Выделение газов NASA	-	-	-	-
Общая потеря массы	0,02	%	125°C, ≤ 10⁻⁶ торр	NASA SP-R-0022A
Собранные летучие вещества	0,00	%	125°C, ≤ 10⁻⁶ торр	NASA SP-R-0022A
Восстановленный водяной пар	0,01	%	125°C, ≤ 10⁻⁶ торр	NASA SP-R-0022A

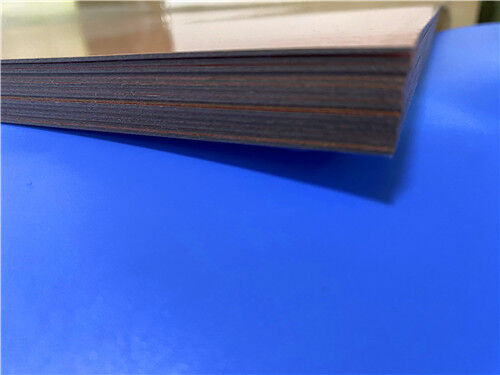

Высокочастотный дикладированный 870 ламинированный листок, покрытый меди 1
