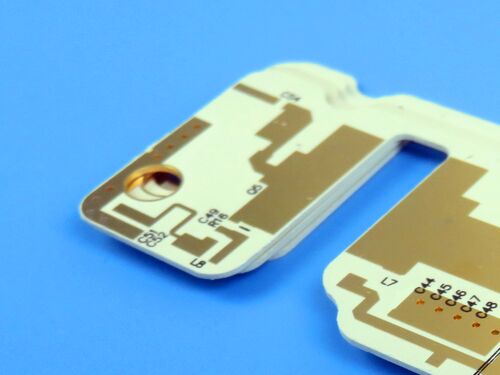

Двусторонняя печатная плата RO3010 на ламинате толщиной 10 мил с иммерсионным золотом

Эта двусторонняя печатная плата специально разработана для высокочастотных микроволновых и РЧ-приложений, с RO3010 в качестве основного материала подложки. Являясь композитом из ПТФЭ с керамическим наполнителем, RO3010 по своей сути обеспечивает превосходную электрическую стабильность, низкие потери сигнала и надежную рабочую производительность, что критически важно для удовлетворения строгих требований высокочастотной передачи и обработки сигналов в соответствующих электронных системах.

Детали печатной платы

Введение в RO3010

RO3010 является представителем серии высокочастотных материалов RO3000®, представляющих собой композиты из ПТФЭ (политетрафторэтилена) с керамическим наполнителем, специально разработанные для коммерческих микроволновых и РЧ (радиочастотных) приложений. Серия RO3000 разработана для обеспечения исключительной электрической и механической стабильности по конкурентоспособным ценам, что делает ее экономически эффективным выбором для проектирования высокочастотных схем.

Как материал для печатных плат на основе ПТФЭ с керамическим наполнителем, RO3010 обладает стабильными механическими свойствами независимо от выбранной диэлектрической проницаемости. Эта уникальная характеристика позволяет разработчикам создавать многослойные платы, использующие материалы с различной диэлектрической проницаемостью для отдельных слоев, без проблем с короблением или надежностью во время обработки и эксплуатации.

RO3010 демонстрирует превосходную размерную стабильность, с коэффициентом теплового расширения (CTE) по осям X и Y, соответствующим меди, что обеспечивает минимальные изменения размеров даже при колебаниях температуры. Кроме того, он отличается выдающейся надежностью металлизированных отверстий, даже в суровых тепловых условиях, благодаря стабильному CTE по оси Z. Материал может быть изготовлен в печатные платы с использованием стандартных методов обработки печатных плат из ПТФЭ, с незначительными модификациями, как описано в техническом описании «Руководство по изготовлению высокочастотных материалов серии RO3000».

Типичные значения RO3010

-

Области применения RO3010

Благодаря превосходным электрическим характеристикам, механической стабильности и экономической эффективности, RO3010 широко используется в коммерческих микроволновых и РЧ-приложениях, где критически важны высокая целостность сигнала и размерная стабильность. Основные области применения включают:

-Микроволновое коммуникационное оборудование: используется в микроволновых трансиверах, усилителях мощности и микроволновых фильтрах, где низкий коэффициент потерь и стабильная диэлектрическая проницаемость обеспечивают минимальные потери сигнала и надежную работу.

-РЧ-коммуникационные системы: применяется в РЧ-антеннах, радиолокационных системах и оборудовании спутниковой связи, используя превосходную размерную стабильность и тепловые характеристики для адаптации к сложным условиям окружающей среды.

-Высокочастотное испытательное оборудование: используется в испытательных зондах, генераторах сигналов и анализаторах спектра, где требуются точные электрические параметры для обеспечения достоверных результатов испытаний.

-Потребительская электроника: интегрируется в высокочастотные модули передовой потребительской электроники, такой как устройства связи 5G, для поддержки высокоскоростной передачи сигналов.

-Промышленная и медицинская электроника: используется в системах промышленного управления и медицинском диагностическом оборудовании, требующем высокочастотной обработки сигналов, благодаря надежной работе и совместимости с безсвинцовыми процессами.
