Материал печатной платы AD250C, высокочастотные ламинаты, листовой материал с медным покрытием

МОК:	1 шт.
цена:	USD9.99-99.99
Стандартная упаковка:	Вакуумные пакеты+коробки
Срок доставки:	8-9 рабочих дней
Способ оплаты:	Т/Т
Пропускная способность:	5000ПК в месяц

Подробности Информация

Описание продукта

Подробная информация

Место происхождения

Китай

Фирменное наименование

Bicheng

Сертификация

UL, ISO9001, IATF16949

Номер модели

БИК-332.В1.0

Номер детали:

AD250C

Толщина ламината:

0,020 дюйма (0,508 мм) +/- 0,002 дюйма 0,030 дюйма (0,762 мм) +/- 0,002 дюйма 0,060 дюйма (1,524 мм)

Размер ламината:

18 x 12 дюймов (457 x 305 мм) 18 x 24 дюйма (457 x 610 мм)

Медная масса:

Электроосажденная медная фольга ½ унции. (18 мкм) 1 унция. (35 мкм) Электроосажденная медная фольга

Выделить:

Высокочастотные ламинаты для печатных плат AD250C

Листовой материал с медным покрытием для печатных плат

высокочастотные ламинированные материалы

Описание продукта

AD250C — это композитный материал на основе ПТФЭ, армированный стекловолокном, разработанный для обеспечения стабильной диэлектрической проницаемости, низких потерь сигнала и превосходных характеристик пассивной интермодуляции (PIM). Конструкция из тканого стекла улучшает технологичность печатных плат и обеспечивает высокую производительность при их изготовлении.

AD250C отвечает разнообразным требованиям современных антенных конструкций. Эта универсальность в сочетании с точным контролем диэлектрических свойств обеспечивает стабильную работу импеданса на протяжении всего производственного цикла.

Материал поставляется со стандартной гальванической медной фольгой (ED) или фольгой с обратной обработкой, что позволяет разработчикам оптимизировать потери в цепи и улучшить характеристики PIM.

Особенности и преимуществаНизкий тангенс угла диэлектрических потерь (<0,002 при 10 ГГц) — обеспечивает превосходную производительность цепи во всех распространенных диапазонах беспроводных частот

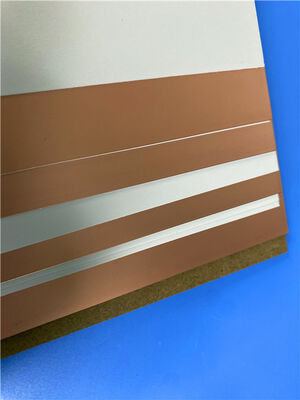

Материал печатной платы AD250C, высокочастотные ламинаты, листовой материал с медным покрытием 0

Контролируемая диэлектрическая проницаемость (±0,05) — обеспечивает повторяемую и надежную работу цепи

Очень низкий уровень PIM (-159 дБц при 30 мил, 1900 МГц) — улучшает характеристики антенны и минимизирует потери выхода из-за проблем с PIMОтличная стабильность размеров — обеспечивает стабильную работу цепи и повышает выход продукции
Типичные области применения
Антенны базовых станций сотовой инфраструктуры
Автомобильные телематические антенные системы

Антенны коммерческого спутникового радио

Свойства
AD250C
Единицы измерения

Условия испытаний	Тестовая частота / Детали	Метод испытаний	Электрические свойства	Диэлектрическая проницаемость (технологическая)	2,52
-
23°C при 50% относительной влажности	10 ГГц		Модуль упругости при изгибе	4,8 × 10⁸	МОм·см
C-24/23/50	10 ГГц, микрополосковая линия с дифференциальной фазой		Коэффициент диссипации	0,0013
23°C при 50% относительной влажности	10 ГГц		Модуль упругости при изгибе	4,8 × 10⁸	МОм·см
0–100°C	10 ГГц	IPC TM-650 2.4.41	Объемное удельное сопротивление	4,8 × 10⁸	МОм·см
C96/35/90	-	IPC TM-650 2.5.17.1	Электрическая прочность (диэлектрическая прочность)		В/мил
C96/35/90	-	IPC TM-650 2.5.17.1	Электрическая прочность (диэлектрическая прочность)		В/мил
-	-	IPC TM-650 2.5.6.2			кВ
D-48/50	направление X/Y	IPC TM-650 2.5.6	PIM	-159/-163	дБц
Отраженные сигналы 43 дБм, свипируемые тона на частоте 1900 МГц S1/S1	50 Ом	Внутренние испытания Rogers	Тепловые свойства	Температура разложения (Td)	>500
°C
2 часа при 105°C	5% потери веса	IPC TM-650 2.3.40	КЛТР x	47	ppm/°C
-55°C до 288°C	-	IPC TM-650 2.4.41	Теплопроводность		Вт/(м·К)
-55°C до 288°C	-	IPC TM-650 2.4.41	Теплопроводность		Вт/(м·К)
-55°C до 288°C	-	IPC TM-650 2.4.41	Теплопроводность		Вт/(м·К)
-	направление z	ASTM D5470		>60	минут
в исходном состоянии	288°C	IPC TM-650 2.4.24.1	Механические свойства	Прочность отслаивания меди	2,6 (14,8)
Н/мм (фунт/дюйм)
10 с при 288°C	35 мкм фольга	IPC TM-650 2.4.8	Прочность на изгиб (MD/CMD)	60,7/44,1 (8,8/6,4)	МПа (ksi)
25°C ± 3°C	-	IPC-TM-650 2.4.4	Стабильность размеров (MD, CMD)		МПа (ksi)
23°C при 50% относительной влажности	-	IPC-TM-650 2.4.4	Модуль упругости при изгибе		МПа (ksi)
25°C ± 3°C	-	IPC-TM-650 2.4.4	Стабильность размеров (MD, CMD)		мил/дюйм
после травления + отжига	-	IPC-TM-650 2.4.39a	Физические свойства		V-0
-
-	-				%
E1/105 + D48/50	-	IPC TM-650 2.6.2.1	Плотность		г/см³
C24/23/50	-	ASTM D792	Удельная теплоемкость		Дж/(г·К)
2 часа при 105°C	-	ASTM E2716
