FR408HR PCB 6-слойный 1,6 мм толстый синий Сплав-маска Погружение золото

МОК:	1 шт.
цена:	USD9.99-99.99
Стандартная упаковка:	Вакуумные пакеты+коробки
Срок доставки:	8-9 рабочих дней
Способ оплаты:	Т/Т
Пропускная способность:	5000ПК в месяц

Подробности Информация

Описание продукта

Подробная информация

Место происхождения

Китай

Фирменное наименование

Bicheng

Сертификация

UL, ISO9001, IATF16949

Номер модели

БИК-470.В1.0

Базовый материал:

FR408HR Ламинат

Количество слоев:

6 слоев

Толщина печатной платы:

1.60mm

Размер печатной платы:

79 мм х 105 мм на единицу

Паяльная маска:

синий

Шелкография:

Белый

Медная масса:

1 унция на слой

Поверхностная обработка:

Погружение Золото

Выделить:

ПКБ FR408HR 6-слойный

1ПКБ из золота толщиной 0

6 мм

Описание продукта

Этот ПХБ представляет собой высокопроизводительную 6-слойную доску, изготовленную изFR408HRкак высокопроизводительная смоловая система FR-4, FR408HR обладает превосходными тепловыми, электрическими и механическими свойствами,что делает его очень подходящим для многослойных приложений для печатных плат, требующих максимальной тепловой производительности и надежности работы.

ПХБСпецификация

Положение	Спецификации
Базовый материал	FR408HR ламинат
Количество слоев	6 слоев (многослойный ПКБ)
Размеры доски	79 мм х 105 мм на единицу, всего 1 шт.
Толщина готовой доски	1.60 мм (слоистая толщина)
Оконченный вес меди	1 унция на слой
Поверхностная отделка	Золото погружения
Верхняя/нижняя сварная маска	Синяя сварная маска с белым шелковым экраном (вверху и внизу)
Дополнительная обработка	Резиновая пробка для отверстий диаметром 0,2 мм-0,4 мм

ПХБ-накопление

Слой No.	Описание	Толщина
1	Медный слой L1 (Внешняя поверхность)	0.035 мм
2	Препрег FR408HR 2116 (58%)	Стандартная толщина препрег
3	Препрег FR408HR 2116 (58%)	Стандартная толщина препрег
4	Медный слой L2	0.035 мм
5	Ядро FR408HR	0.25 мм
6	Медный слой L3	0.035 мм
7	Препрег FR408HR 2116 (58%)	Стандартная толщина препрег
8	Препрег FR408HR 2116 (58%)	Стандартная толщина препрег
9	Медный слой L4	0.035 мм
10	Ядро FR408HR	0.25 мм
11	Медный слой L5	0.035 мм
12	Препрег FR408HR 2116 (58%)	Стандартная толщина препрег
13	Препрег FR408HR 2116 (58%)	Стандартная толщина препрег
14	Медный слой L6 (внешнее дно)	0.035 мм
Общая толщина прессования		1.544 мм

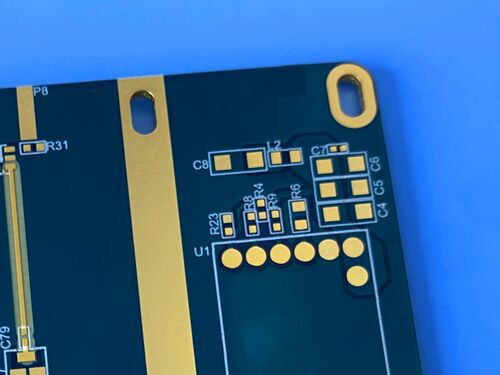

FR408HR PCB 6-слойный 1,6 мм толстый синий Сплав-маска Погружение золото 0

Введение в материал FR408HR

FR408HR ламинатные и препрег-продукты изготавливаются с помощью запатентованной высокопроизводительной многофункциональной смоловой системы Isola, усиленной стеклянной тканью электрического класса (E-стекло).Эта система обеспечивает улучшение расширения оси Z на 30% и предлагает на 25% больше электрической пропускной способности (меньшие потери), чем конкурентные продукты в этом пространствеЭти свойства в сочетании с превосходной влагостойкостью при повторном потоке приводят к продукту, который преодолевает разрыв как с тепловой, так и с электрической точки зрения.

FR408HR Свойства и характеристики материала

Недвижимость	Типичная стоимость	Единицы (метрические/английские)	Метод испытания (IPC-TM-650 или как указано)
Температура перехода стекла (Tg) по DSC	190	°C	2.4.25C
Температура разложения (Td) по TGA @ 5% потеря веса	360	°C	2.4.24.6
Время деламинирования с помощью TMA (удаление меди) A. T260 B. T288	60 > 30	Протокол	2.4.24.1
Ось Z CTE A. До Tg B. После Tg C. 50 до 260°C (общее расширение)	55 230 2.8	ppm/°C ppm/°C %	2.4.24С
Оси X/Y CTE (пре-Tg)	16	ppm/°C	2.4.24С
Теплопроводность	0.4	W/m·K	ASTM E1952
Тепловое напряжение 10 сек @ 288oC (550.4oF) A. Не выгравированный B. Выгравированный	Пройдите	Пропуск визуальный	2.4.13.1
Dk, Пропускная способность A. @ 100 МГц B. @ 1 ГГц C. @ 2 ГГц D. @ 5 ГГц E. @ 10 ГГц	3.72 3.69 3.68 3.64 3.65	—	2.5.5.3; 2.5.5.9; Берескин Стриплайн
Df, Loss Tangent A. @ 100 МГц B. @ 1 ГГц C. @ 2 ГГц D. @ 5 ГГц E. @ 10 ГГц	0.0072 0.0091 0.0092 0.0098 0.0095	—	2.5.5.3; 2.5.5.9; Берескин Стриплайн
Сопротивляемость объема A. После устойчивости к влаге B. При повышенной температуре	4.4 х 107 9.4 х 107	MΩ-см	2.5.17.1
Поверхностное сопротивление A. После влагостойкости B. При повышенной температуре	2.6 х 106 2.1 х 108	MΩ	2.5.17.1
Диэлектрический разрыв	> 50	kV	2.5.6B
Сопротивление дуги	137	Второй	2.5.1B
Электрическая прочность (ламинированный и ламинированный препрег)	70 (1741)	КВ/мм (В/мл)	2.5.6.2А
Сравнительный индекс отслеживания (CTI)	2 (250-399)	Класс (вольт)	UL 746A; ASTM D3638
Прочность на очистку A. Медная фольга с низким/очень низким профилем (>17 мкм) B. Медная фольга со стандартным профилем 1. После теплового напряжения 2. После растворов процесса	1.14 (6.5) 0,96 (5.5) 0,90 (5.1)	N/mm (фунт/дюйм)	2.4.8С; 2.4.8.2А; 2.4.8.3
Прочность на изгибе A. Длина B. Поперечное направление	72.58.0	Кс	2.4.4B
Прочность на протяжении A. Длина B. Поперечное направление	54.5 38.7	Кс	АСТМ D3039
Модуль Янга А. Длина направления В. Поперечное направление	3695 3315	Кс	ASTM D790-15e2
Соотношение Пуассона А. Длина направления В. Поперечное направление	0.1370.133	—	АСТМ D3039
Поглощение влаги	0.061	%	2.6.2.1А
Возгораемость (ламинированный и ламинированный препрег)	V-0	Рейтинг	UL 94
Относительный тепловой индекс (RTI)	130	°C	UL 796

Типичные применения ПКБ FR408HR

-ПКБ с высокой плотностью в 6 слоев

-Свободные от свинца сборные электронные изделия

- Устройства, требующие многократных циклов обратного потока (до 6x 260°C)

- Устройства с 0,8 мм откидом и отверстиями малого диаметра

-Электронные системы, требующие превосходного устойчивости к влаге и стабильности конструкции

- Продукты, совместимые с AOI и оптическими системами позиционирования

Изображения, стандарт качества и доступность

Дизайн этого печатного листа представлен в стандартном формате Gerber RS-274-X, совместимом с основным производственным оборудованием и программным обеспечением для проектирования.обеспечение постоянной электрической производительностиЭтот PCB доступен во всем мире для удовлетворения потребностей международных клиентов и проектов высокопроизводительных схем..

Заключение

Благодаря превосходной тепловой устойчивости FR408HR, превосходным электрическим характеристикам, устойчивости CAF, совместимости с безсвинцовой сборкой и адаптивности процесса FR-4,6-слойный ПКБ стал оптимальным выбором для профессионалов и проектных команд, занятых в высокой плотности, высоконадежные электронные проекты, требующие стабильной производительности, точной обработки и долговечности.

FR408HR PCB 6-слойный 1,6 мм толстый синий Сплав-маска Погружение золото 1
